組み立て経験豊富な筆者でもドキドキした
マザーに水冷クーラーを取り付ける瞬間

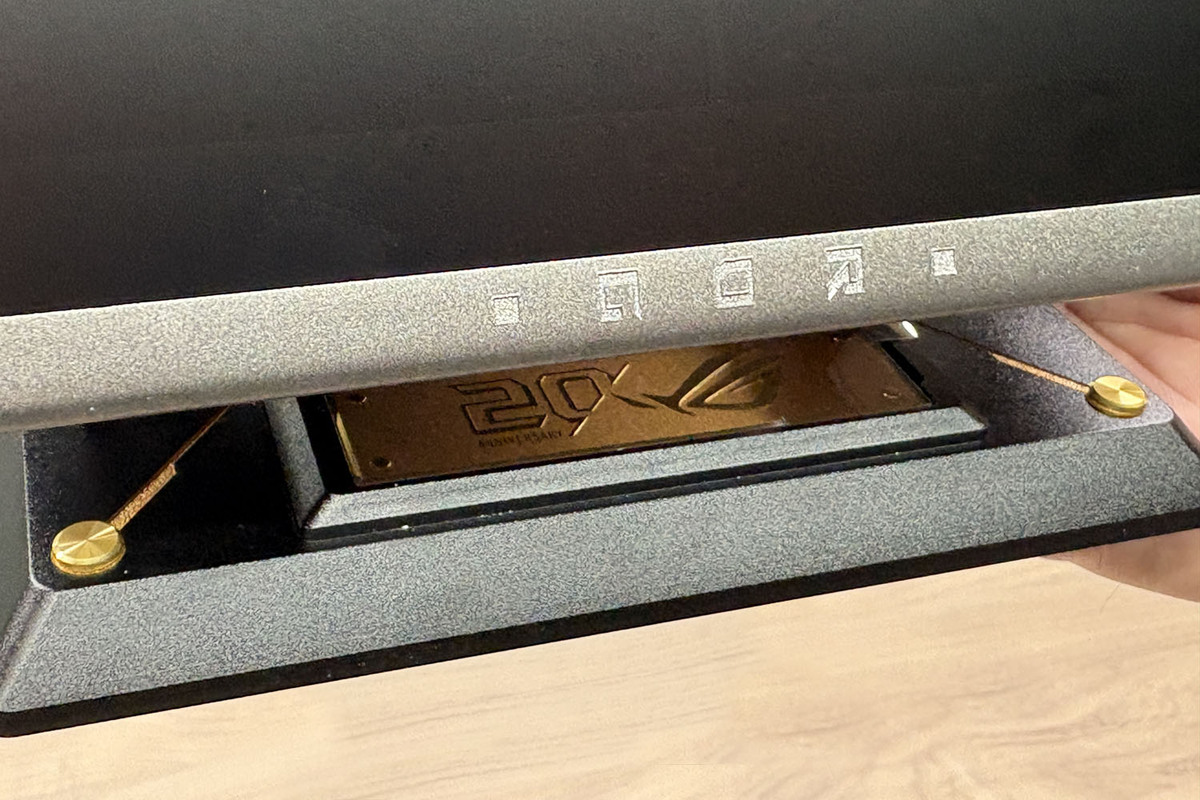

　ROG Crosshair X870E EDITION 20を使った組み立て作業はすべてのカバーを一旦取り外してからのスタートになる。メモリーのラッチを完全に開く前に金色に輝く20周年のエンブレムを取り外す、といった他のマザーにはないステップが必要になるのは新鮮だ。

　同梱のROG RYUJIN 360 EDITION 20はROG Crosshair X870E EDITION 20のために作られた冷却ソリューション。純度99.95％という高純度の銅で製造されたコールドプレートはCPUとVRM部を同時に冷やすモノブロックであり、うっかり落とせば机が凹む鈍器のごとき重さ。水冷ヘッド内のポンプの電力はマザーからポゴピンを通じて取得するため、一般的なAIO水冷のように配線する必要はない。しかしこのAIOを設置するのは簡単な作業ではない。

　なぜなら水冷ヘッド下から飛び出しているネジをCPUソケット周囲にある4つのネジ穴に合わせて下ろすのだが、ヘッドの保持が難しいからだ。水冷ヘッドが重いうえに指をかける場所が極めて限定されるので骨が折れる。水冷ヘッドをうっかり落とそうものならマザーに傷がつくどころの話ではないため、筆者も冷や汗をかきながら作業することになった。

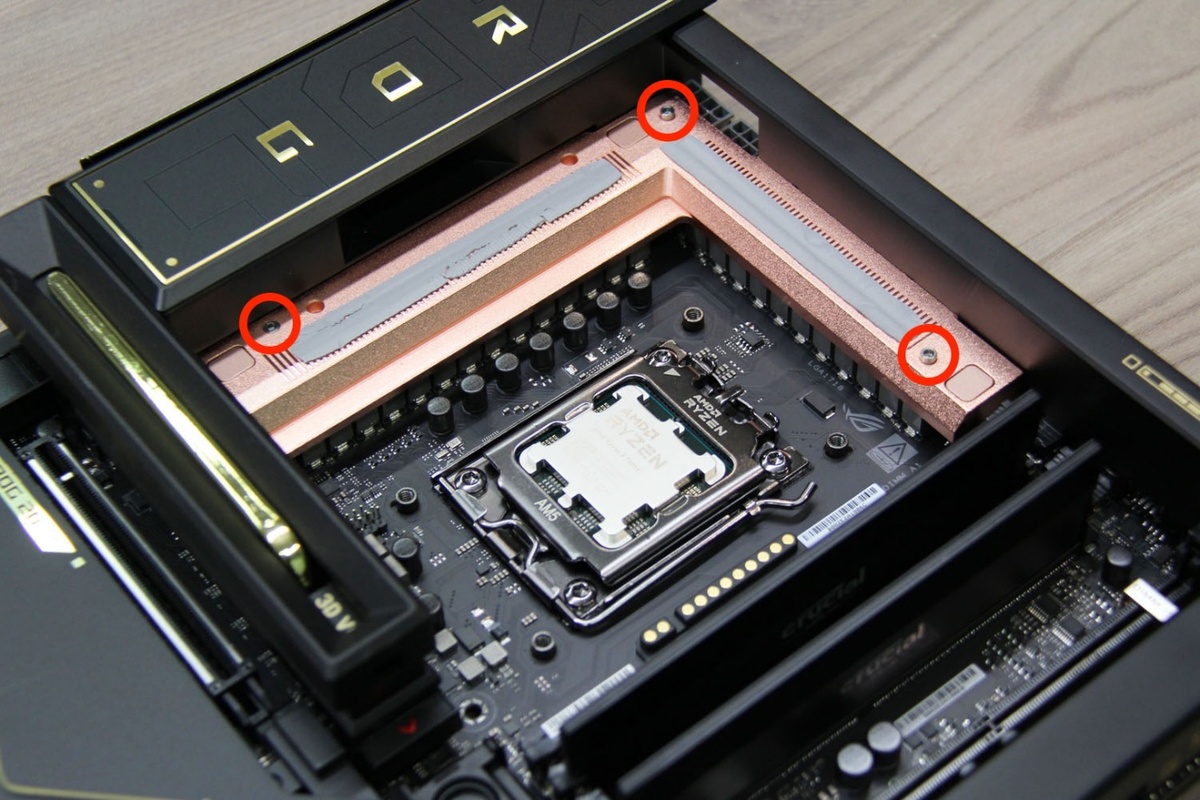

CPUとメモリーを装着。VRM部には銅製の一体型ヒートシンクが装着されており、さらにサーマルパッドが最初から貼付されている。このヒートシンクをよく見るとネジ穴（赤丸部分）が3つあるが、この穴が水冷ヘッドを正しい位置に導く目印となる。CPUとメモリースロットの間にある金色の接点「AIO Q-CONNECTOR」が水冷ヘッドへの電気的接続を果たす

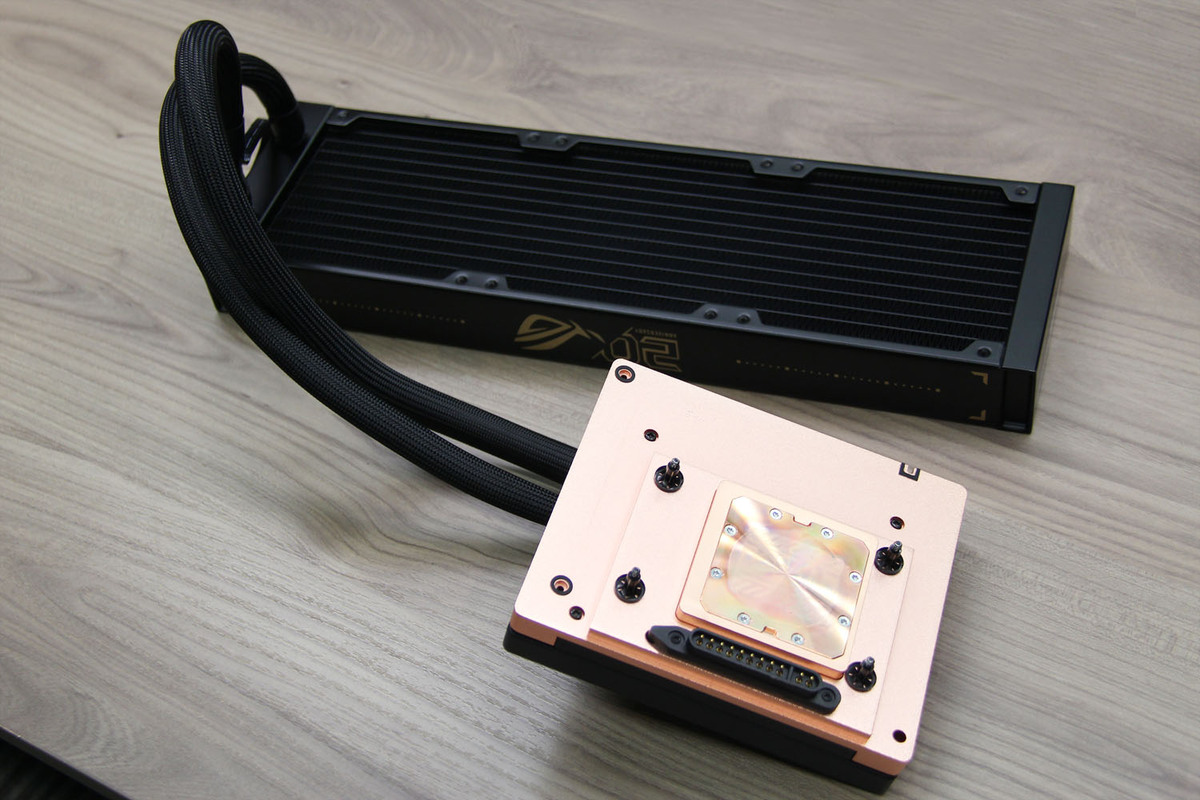

ROG Crosshair X870E EDITION 20専用に設計されたROG RYUJIN 360 EDITION 20。奥にある360mmラジエーターと比較すると、水冷ブロックがいかに大きいか分かるだろう。CPU周囲のVRM部までまとめて冷却する専用のモノブロックになっている

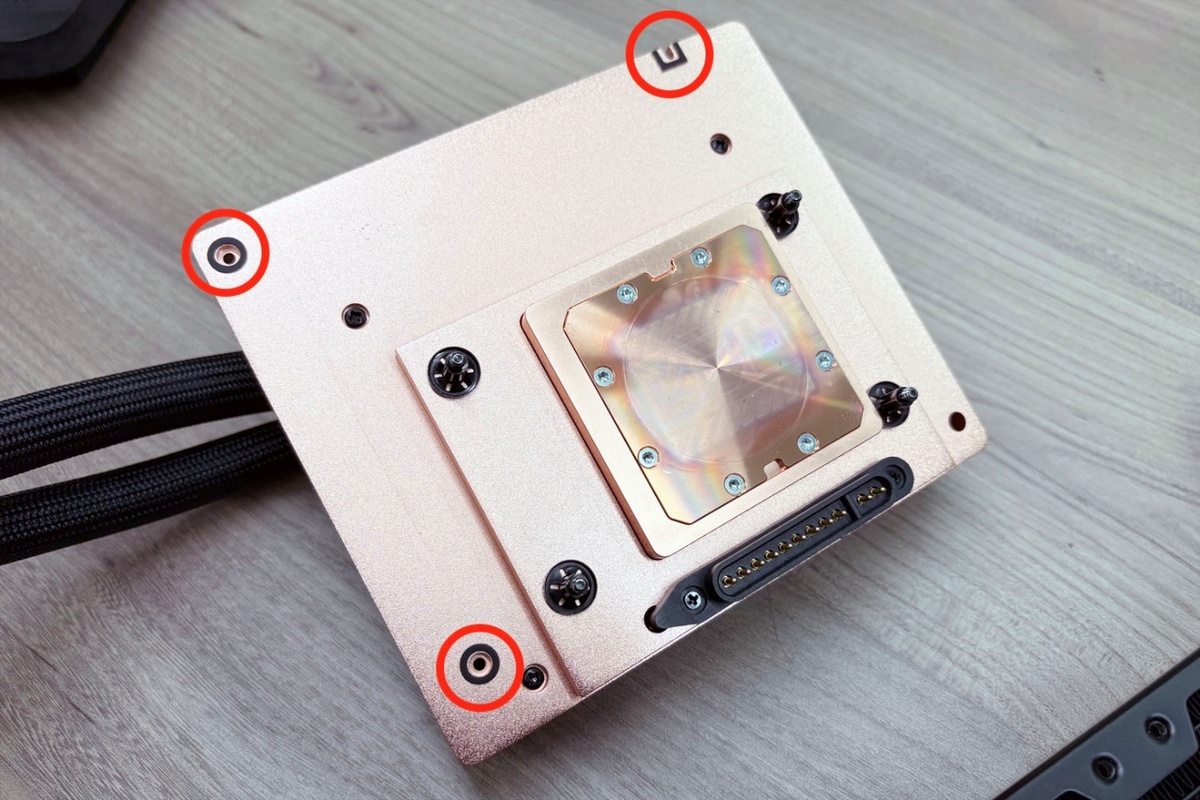

マザーに搭載する際は赤丸部分のネジ穴をマザー側のネジ穴に合うように載せることで、正しい位置に導くことができる。実にシンプルな方法ではあるが、このヘッド自体が重いため設置はとても気を使う

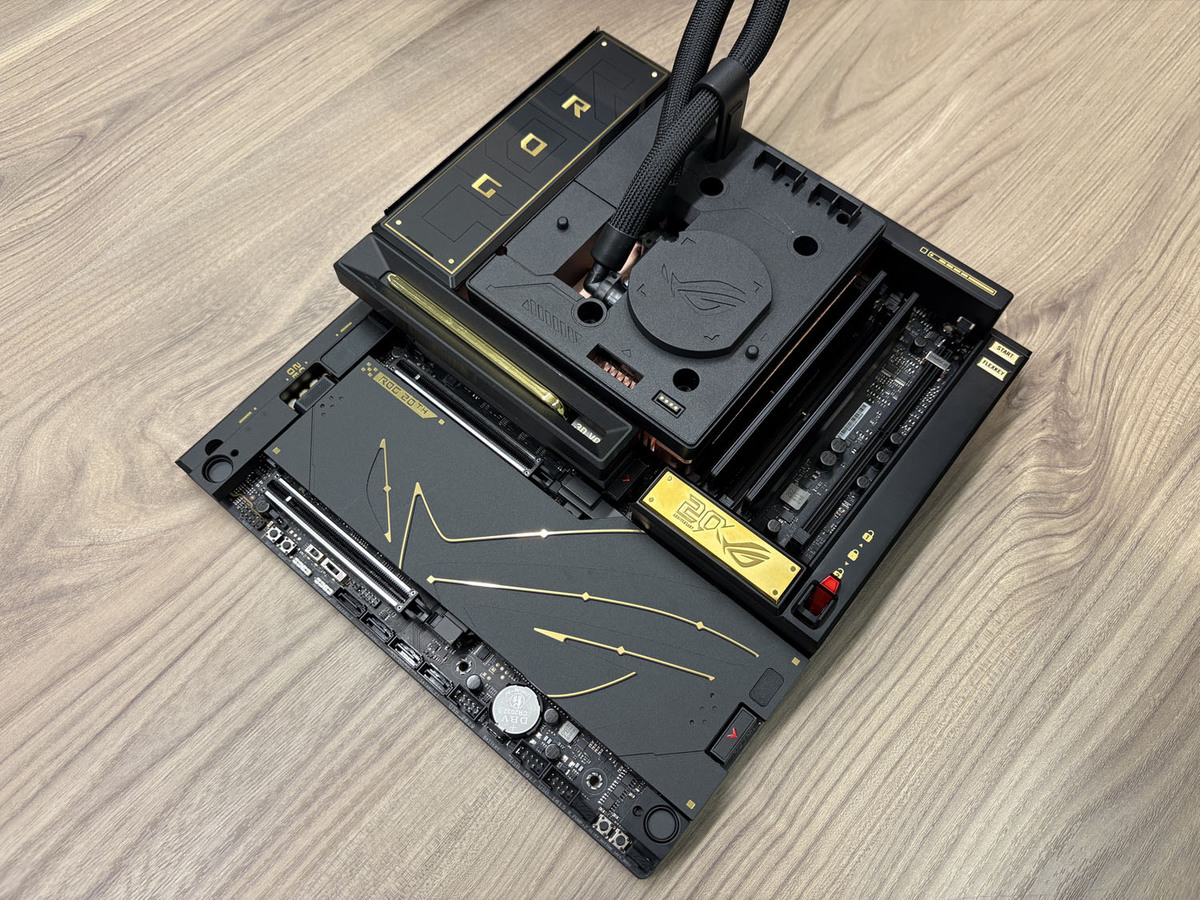

水冷ヘッドをマザーに組み込む作業。ヘッド自体が重く指がかけられる部分がほぼないため、位置の微調整は簡単にはいかない。絶妙な高さを保ちながら前後左右の調整、そして優しく着地させなければヘッドの裏側に出ているネジでマザーを傷つけてしまうからだ。選ばれしユーザーのためのマザーだが、組み込み作業も相当な覚悟が必要だ

　水冷ヘッドに視線を遮られた状態のネジ穴にヘッド底面のネジを正確に合わせる作業は今回の検証で一番神経を使ったシーンだった。一応ヘッドの周辺にある小ネジ穴を通してマザー側のネジ穴と合致するように動かせば自然と正しい位置に収まる。だが正しくネジを締められたと感じていても、実は接触が甘いことがあった（起動後のCPU温度で発覚）。一度合体させたらその場で動かして動作確認するくらいの慎重さが求められる。
