みやさとけいすけの工具探検隊

第140回

ハンダ付け時の「ちょっと押さえてて」をより手軽に！ 激安補助工具が意外と便利

●2つのクリップが位置合わせを楽に

　ケーブル2本のハンダ付けでやりがちな失敗は、真っすぐ付けられないことでしょう。この理由は簡単で、こて先を当てるとケーブルが動いて逃げてしまい、位置がズレてしまうからです。また、ケーブルの加熱が不十分でハンダが流れず、イモハンダのようになってしまうこともあります。

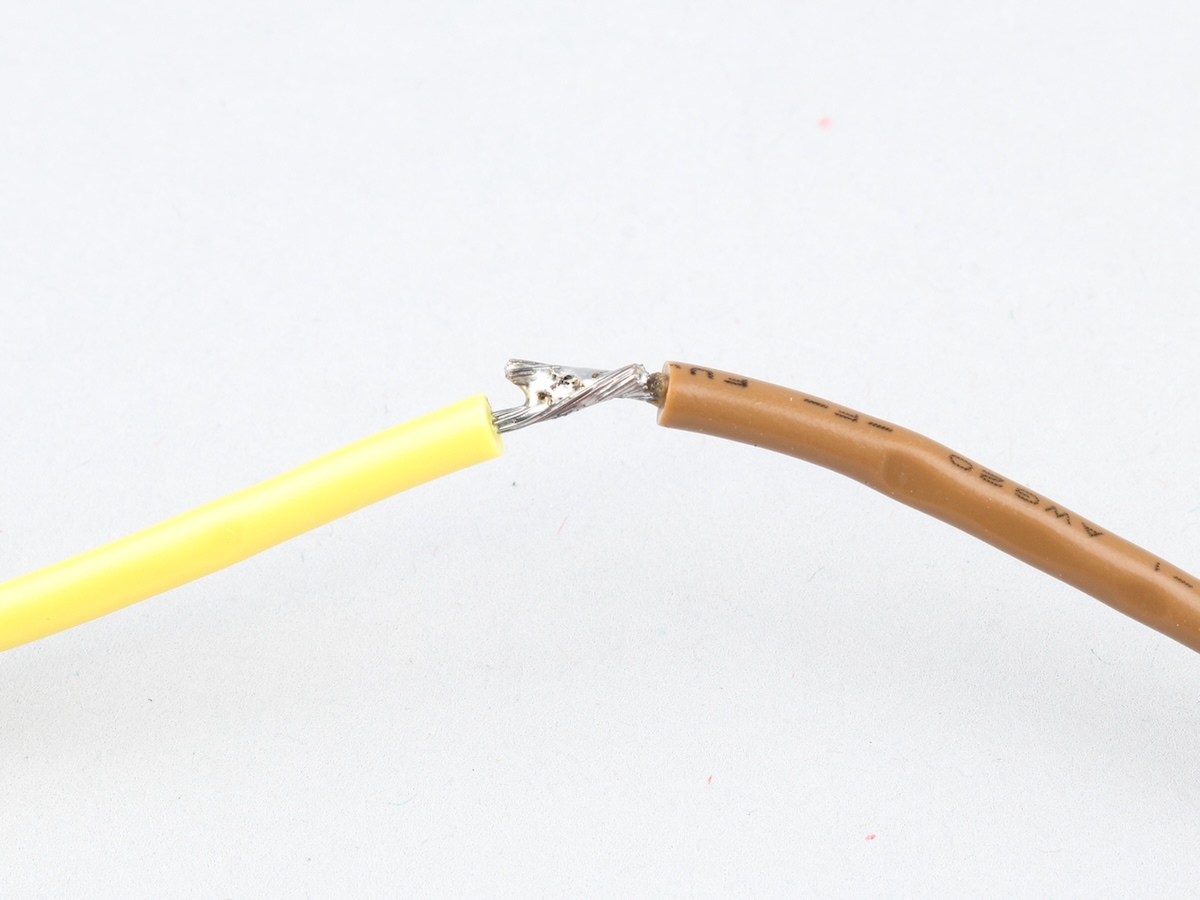

真っすぐにならずクロスしたり、ハンダだけがくっついているという失敗がありがち

　こういった失敗を回避するには、しっかり押さえて動かなくすることが大切です。ワイヤーホルダーには2つのクリップがあり、2本のケーブルをそれぞれガッチリ固定できるのがメリット。ケーブルがこて先から逃げないためしっかり加熱できますし、動いて位置がズレる心配も激減します。

　固定方法は簡単。側面のボタンを押してクリップを開き、ケーブルを差し込んだら指を離すだけです。バネの力で挟んでくれるので、こて先を軽く押し当てた程度では外れません。

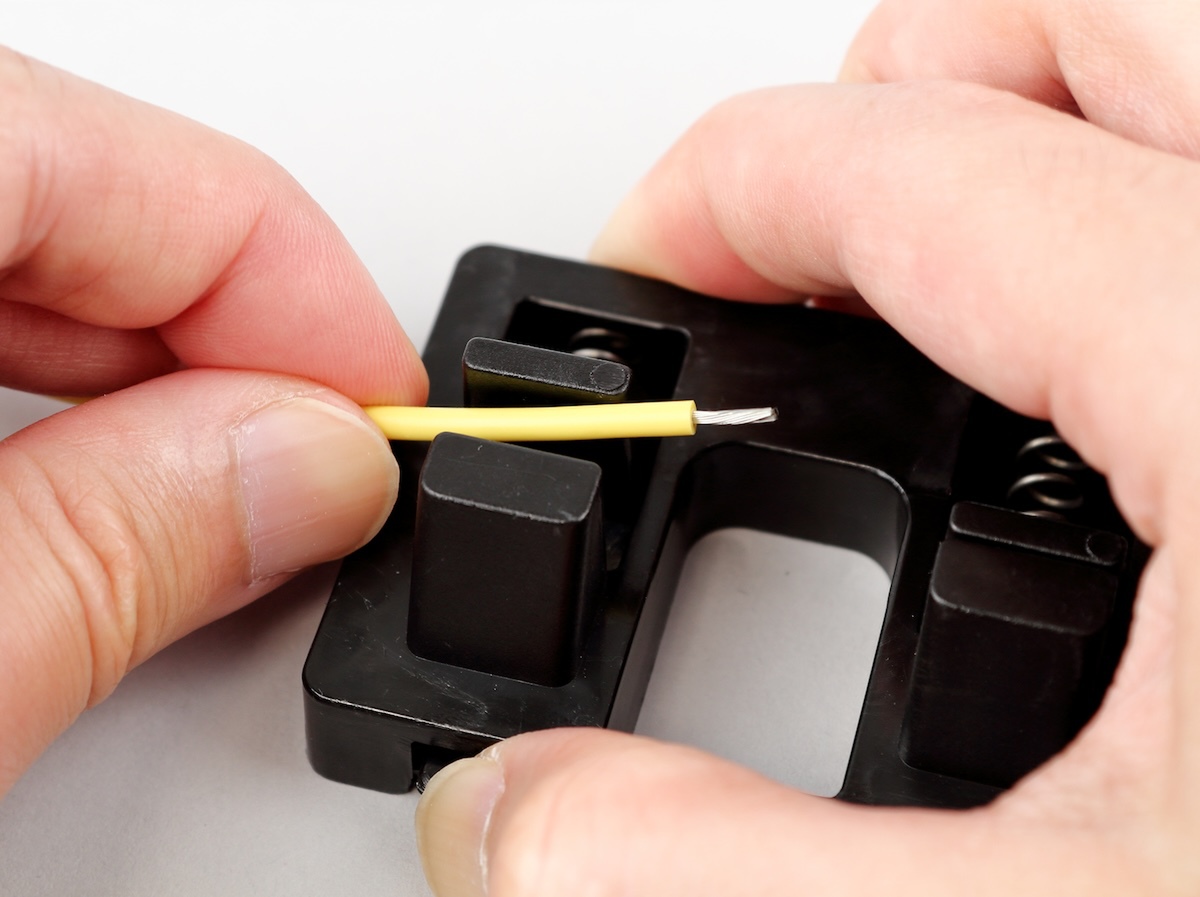

側面のボタンを押してクリップ部を開き、ケーブルを差し込みます

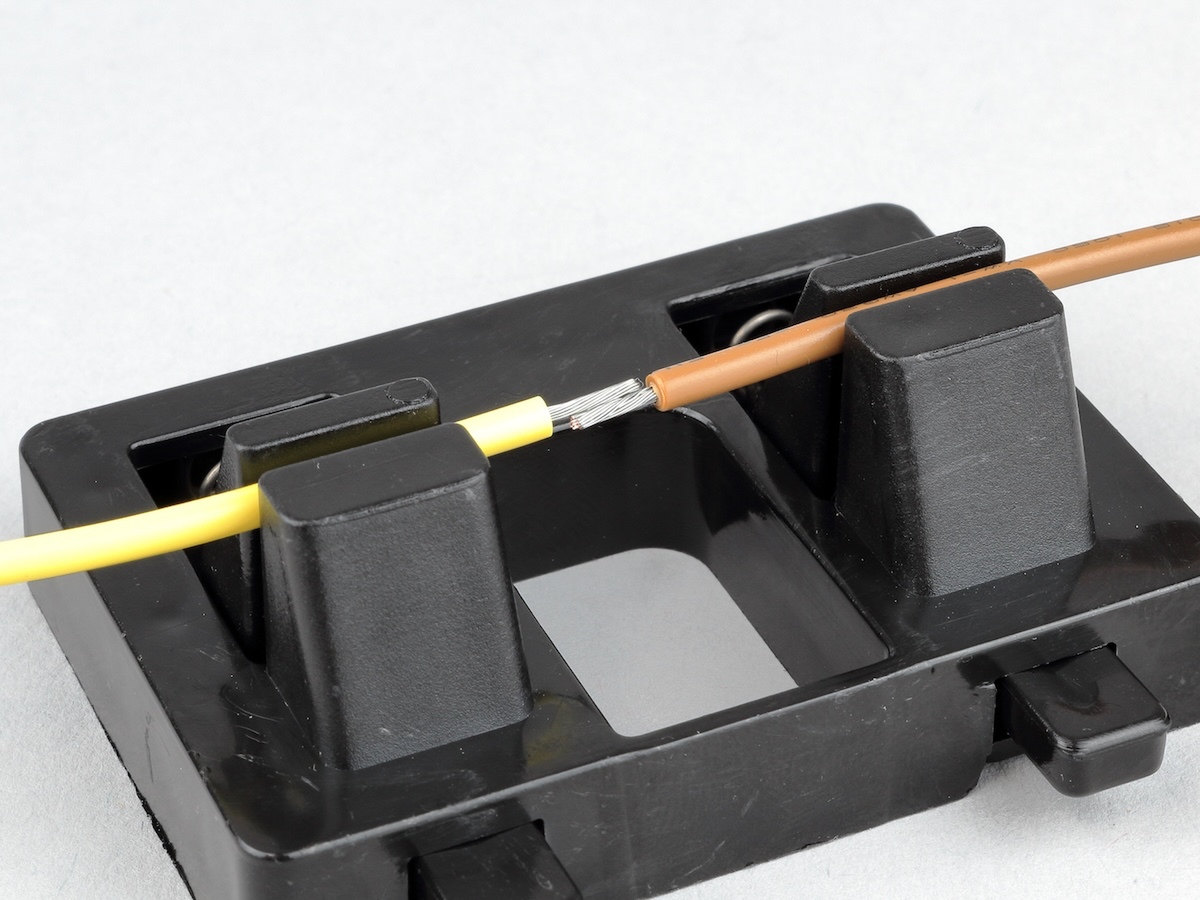

2つのクリップで固定できるため、真っすぐそろえるのも簡単

　ワイヤーホルダーは軽量ですが、少し触れたくらいでは動かない程度には重量があります。つまり、片方のクリップでケーブルを挟んで動かせば、いい感じの位置へケーブルを合わせやすくなるわけです。具体的には、基板やパーツにケーブルをハンダ付けする場合に役立ってくれます。

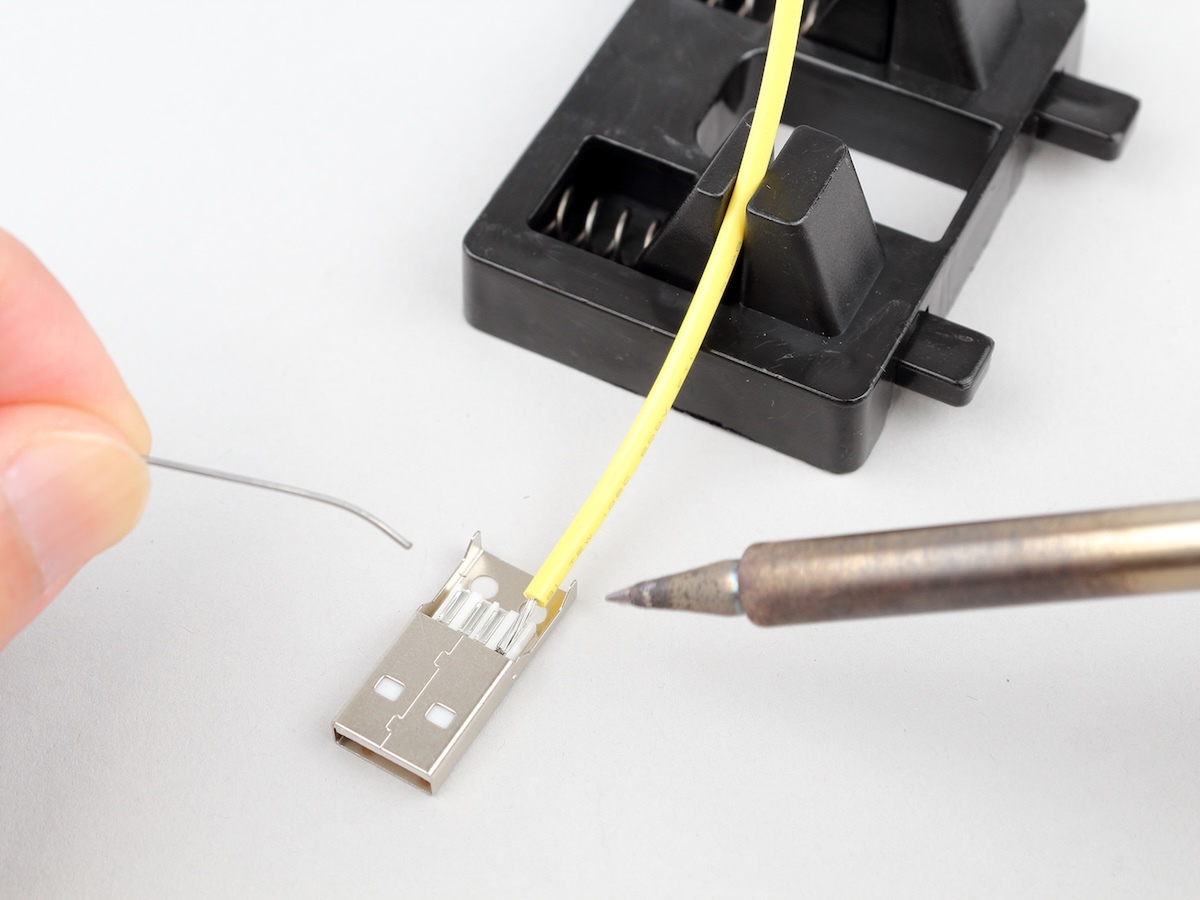

ピンポイントの位置にケーブルを当てておけるので、ハンダ付けが簡単に

　また、ワイヤーホルダーで基板をつかめば垂直に立てることが可能。このほか、小型のクランプやバイスで固定すれば、基板を浮かせて保持することもできるでしょう。

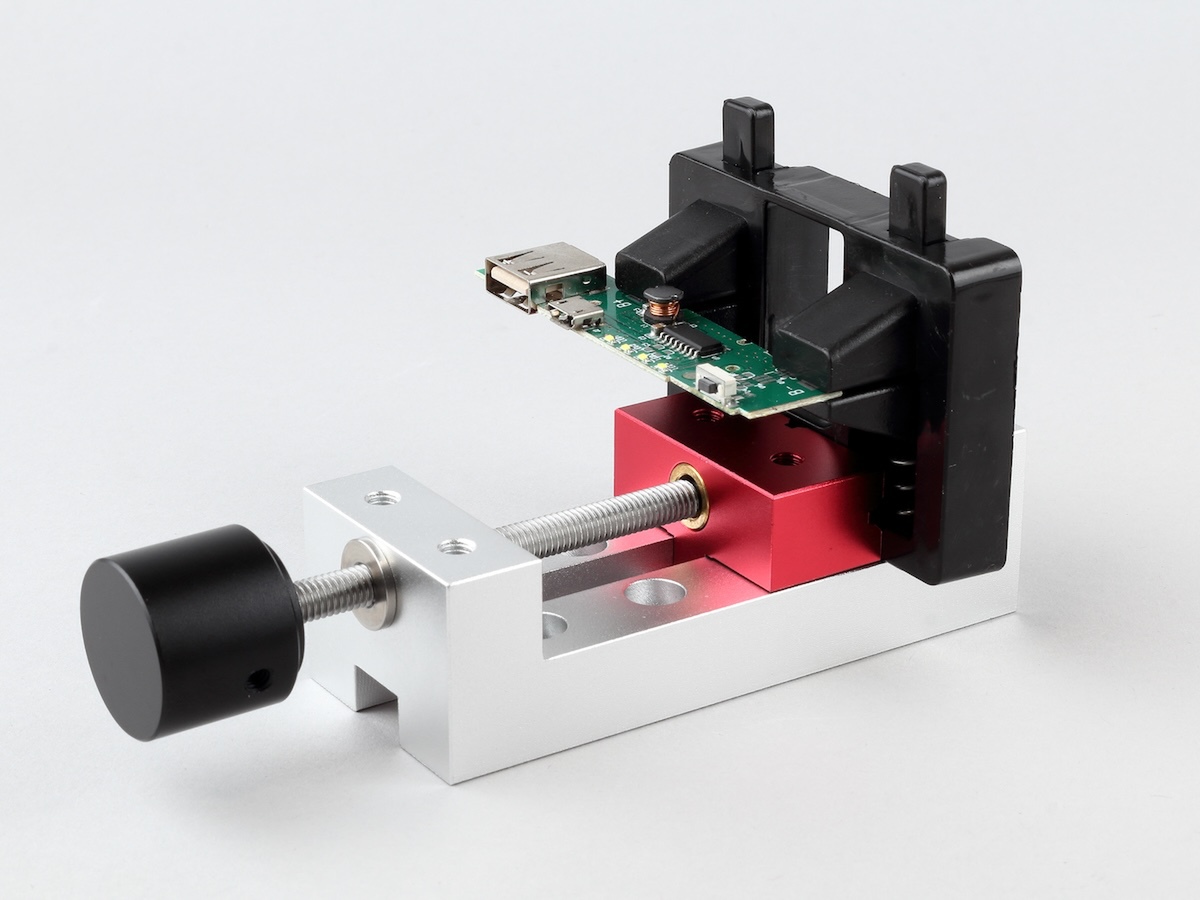

基板を空中で保持したい場合は、クランプやバイスを使うと簡単にできます

　注意したいのは、プラスチック製なので、ハンダごてが当たると溶けてしまいます。当然、金属部品のハンダ付けにも使えませんから、使い方は間違えないようにしましょう。
