●eMarker読み取りや抵抗測定が可能な「Tools」
充電器やケーブルの診断で活躍してくれる機能が、Toolsです。これにはAppleの充電器仕様を表示する「Apple Power」、ケーブルのeMarkerを読み取る「E-marker」、ケーブル抵抗を測る「Cable Res」、ケーブル抵抗を4端子で測る「Kelvin Cable Res」の4つの機能があります。

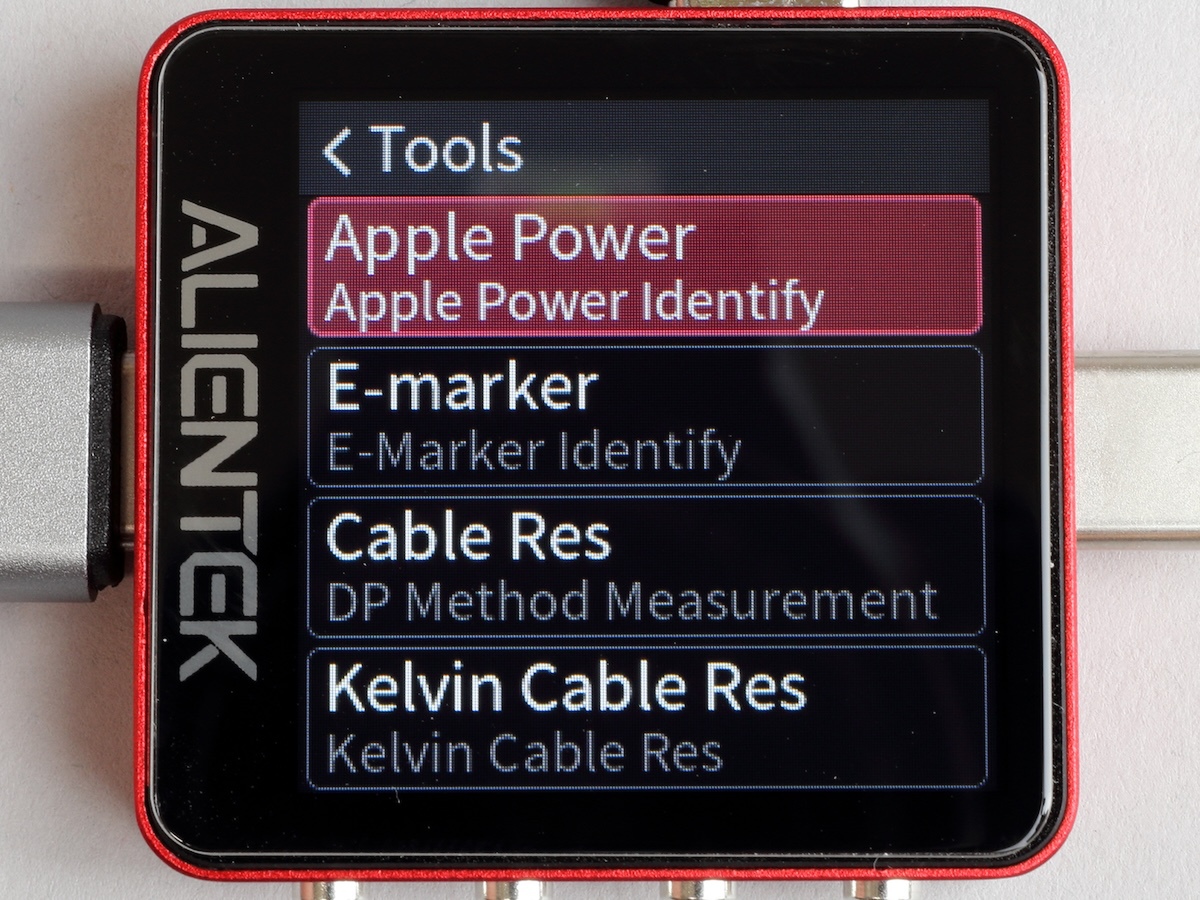

Toolsを選ぶと4つの機能が並んでいます
この中でも、とくに活用したい機能となるのが、eMarkerの読み取り。eMarker内蔵ケーブルに限定されるとはいえ、素性を手軽に調べられるため何かと重宝します。使い方は簡単で、Type-Cにケーブルを挿して実行するだけ。うまく読み取れない場合は、コネクターの裏表をひっくり返して試すと、読めることが大半です。

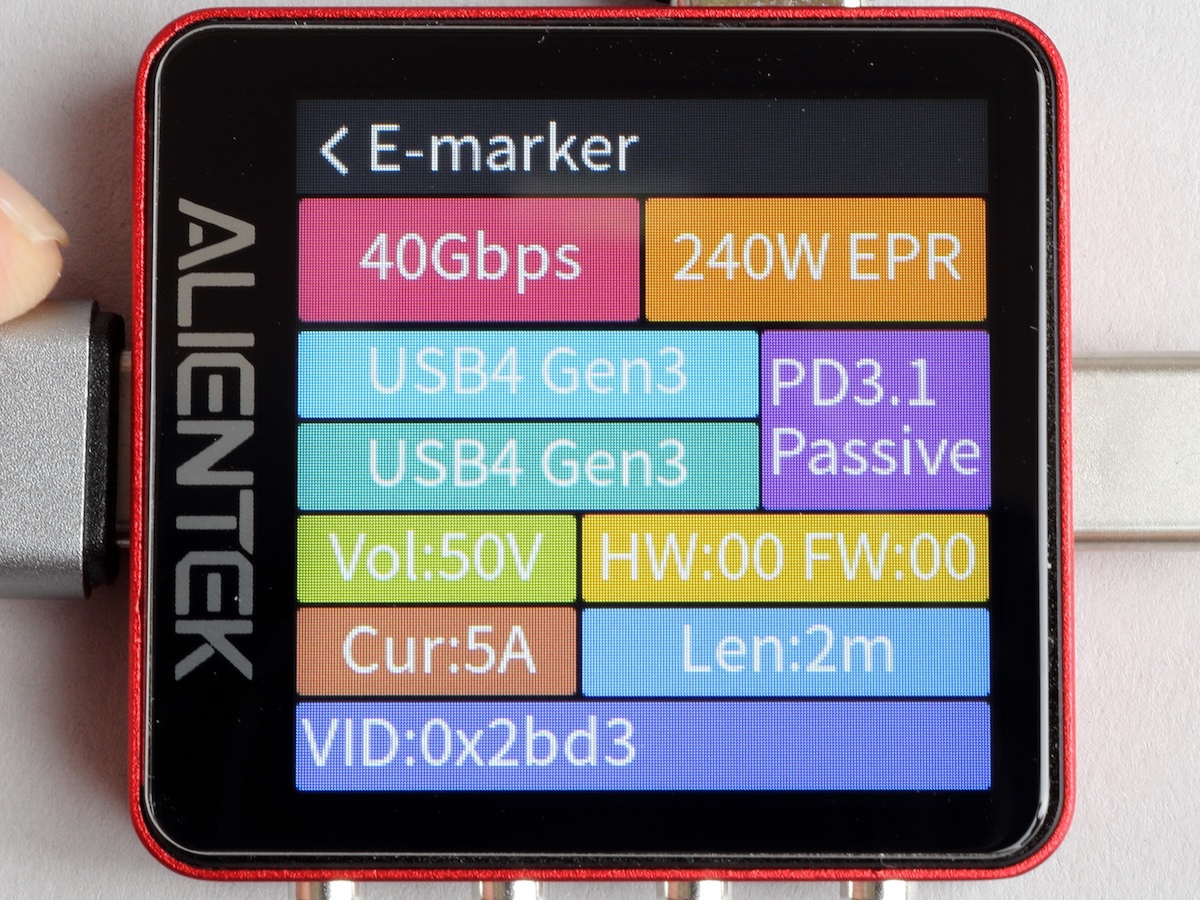

USB4対応の240Wケーブルの例。速度や電力上限、対応規格などが表示されます

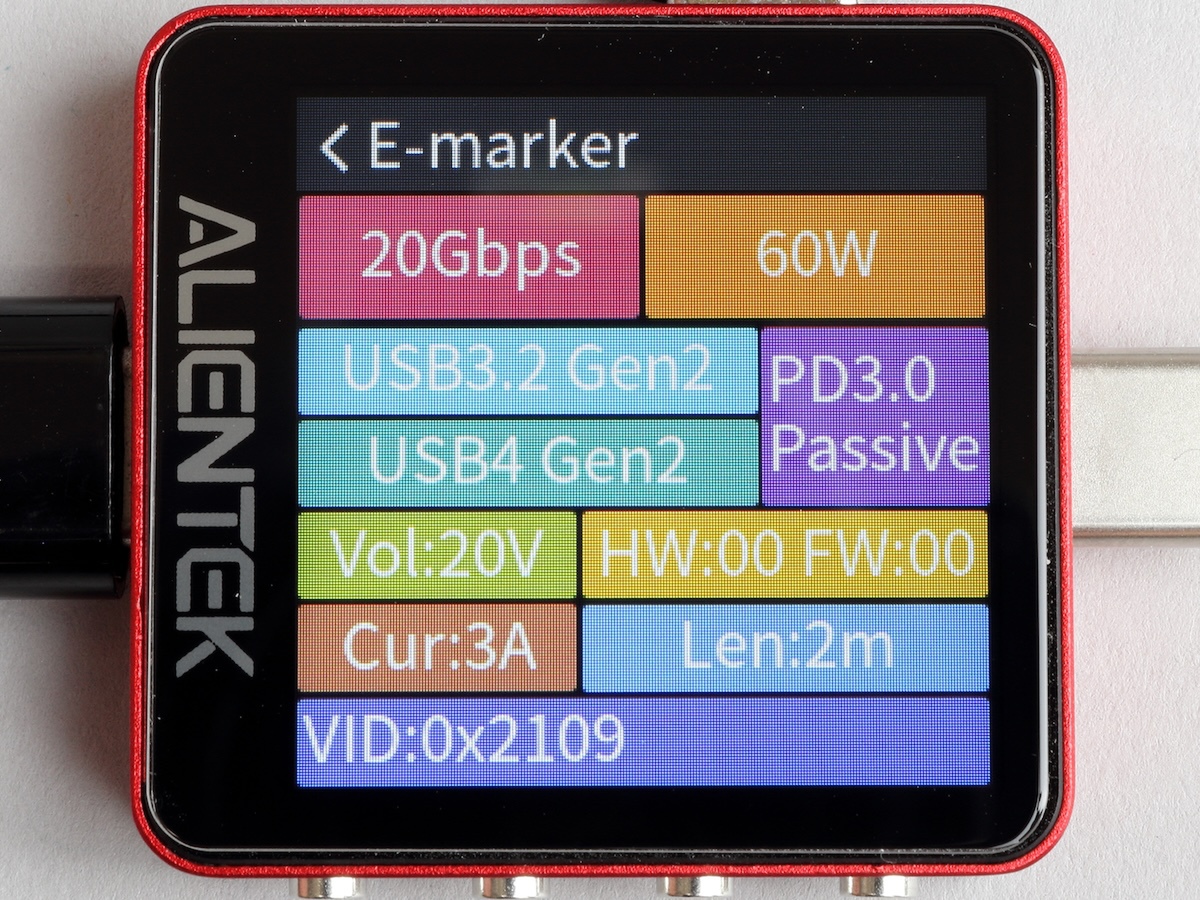

60W上限なのにeMarkerがあるという、自分が持ってる中ではレアなケーブルの例
激安ケーブルにありがちな、100W対応と書いてあるのにeMarkerがないとか、実はUSB2.0だったなどという詐欺まがいの商品を見極めるのに便利です。
ケーブル抵抗は2つの測定方法に対応しているようですが、より正確に測れるKelvin Cable Resは別途追加抵抗が必要なので、今回は試せませんでした。ということで、Cable Resを試してみましょう。
この機能は、無負荷時と内蔵抵抗を使った負荷時の電圧や電流などを比べ、ケーブルの内部抵抗を測ってくれるもの。準備として、測りたいケーブルを側面のType-Cに挿し、その先に5V 300mA以上の出力が可能なUSB充電器を接続。この状態でCable Resを実行すると測定画面になるので、もう一度実行ボタンを押して開始します。

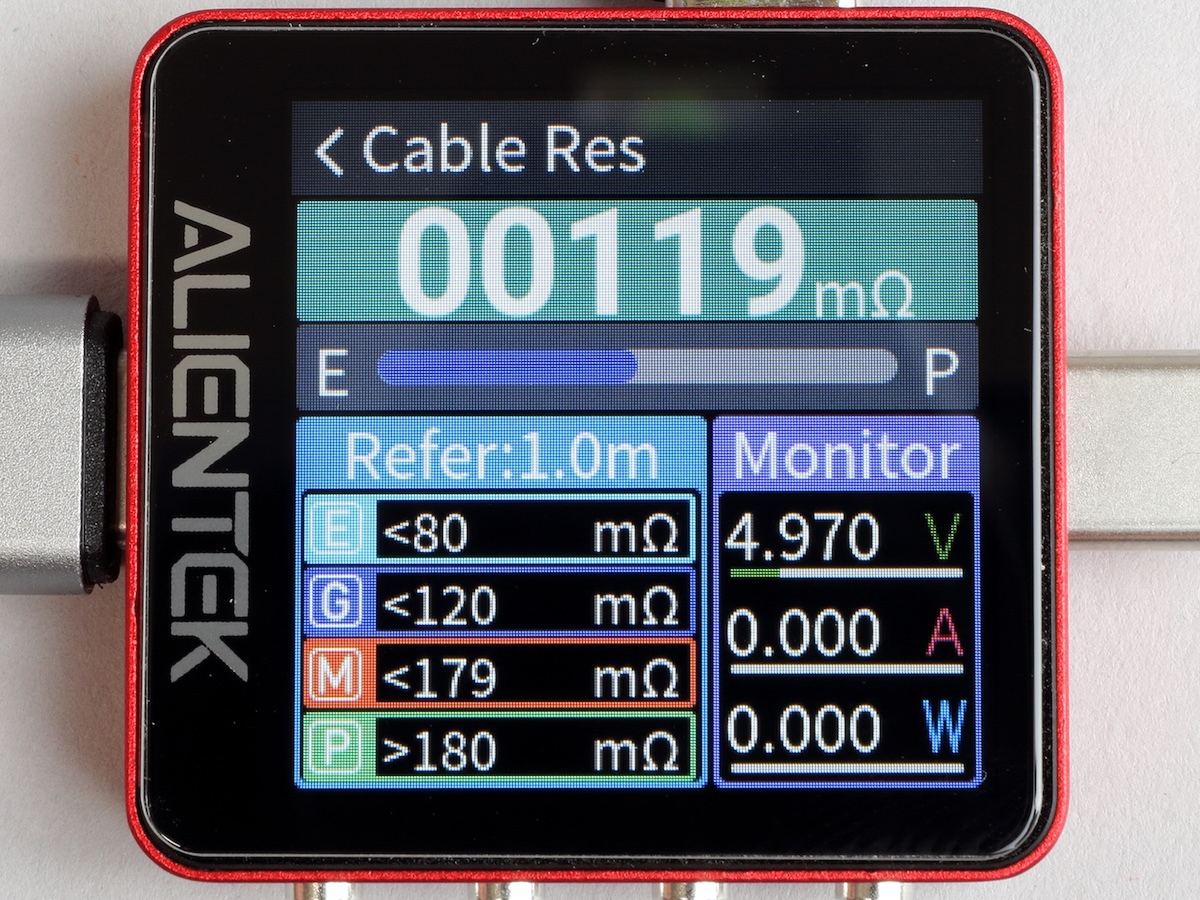

上部に表示されているのが、ケーブルの抵抗値。この場合は119mΩ
いくら抵抗がわかっても、これが良いのか悪いのか判断つきません。その参考になるのが、左下にある「Refer」の部分。左右ボタンで長さが変更でき、その長さにおける抵抗の参考値が表示できます。
例えば1mのケーブルであれば、80mΩ未満は「E」（Excellent、優）、120mΩ未満は「G」（Good、良）、179mΩ未満は「M」（Moderate、可）、180mΩ以上は「P」（Poor、不可）という感じです。
ちなみに、抵抗値の下にあるバーの色が評価に該当するようです。上の例だとバーが青いので、ギリギリですがG（良）って事ですね。
●PC用の専用ソフトを使えばさらに機能が増える！
C2を手に入れた一番の目的は、PC用の専用ソフトを使って、USB PDの簡易プロトコル解析ができることです。充電中の電力変化を追うこともできるため、PDの勉強にもなります。
例えばPPS。細かく電圧や電流を変化させ、最適な充電を可能とするモードですが、どのくらい細かく調整しているのかとかを見守れます。要約内容はNoteに書いてあるので、ここを見るだけでも動作が把握できます。

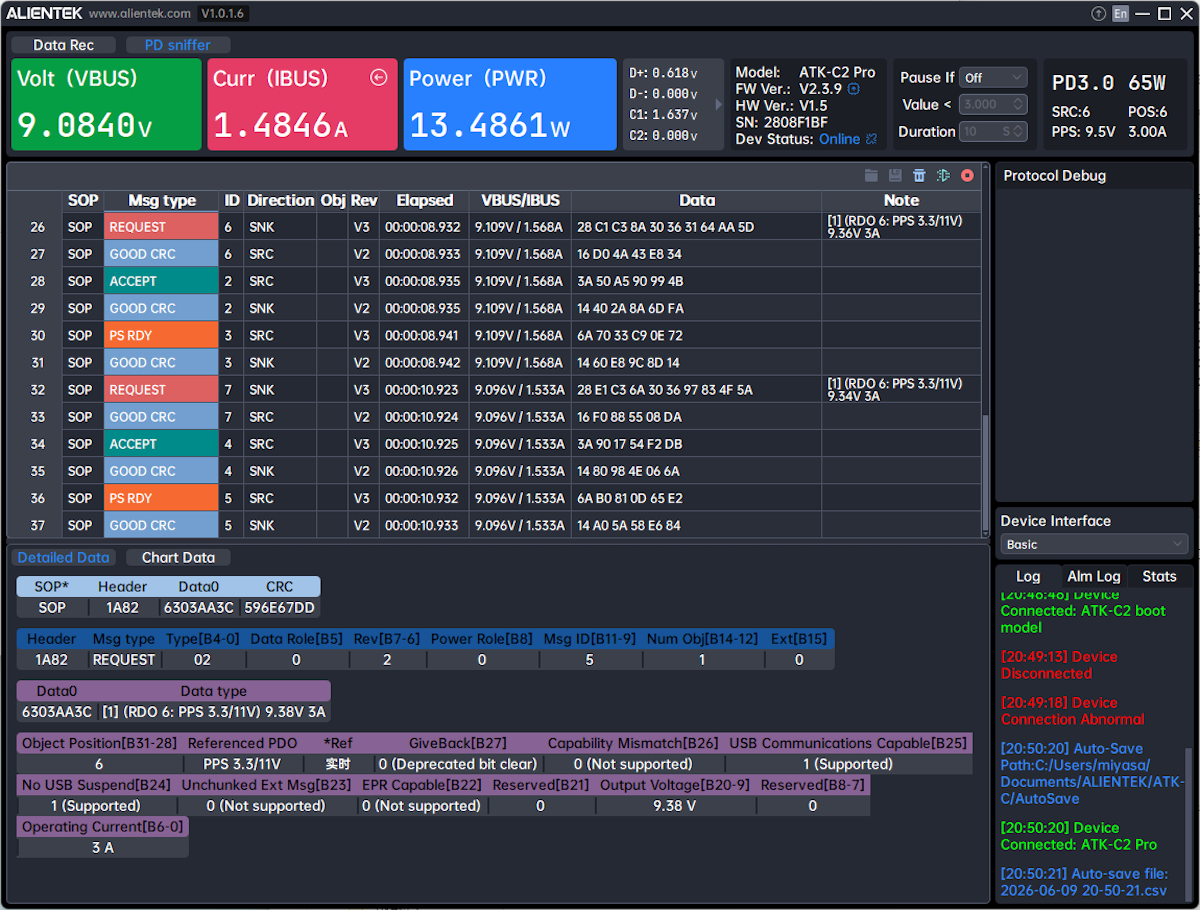

画面下には解読結果が表示されます。これだとPPSを使い、9.38V 3Aでの充電となっているのがわかります
また、このソフトは非常に多機能で、測定中の電圧や電流をグラフ表示したり、Record機能で保存していたログを表示することもできます。

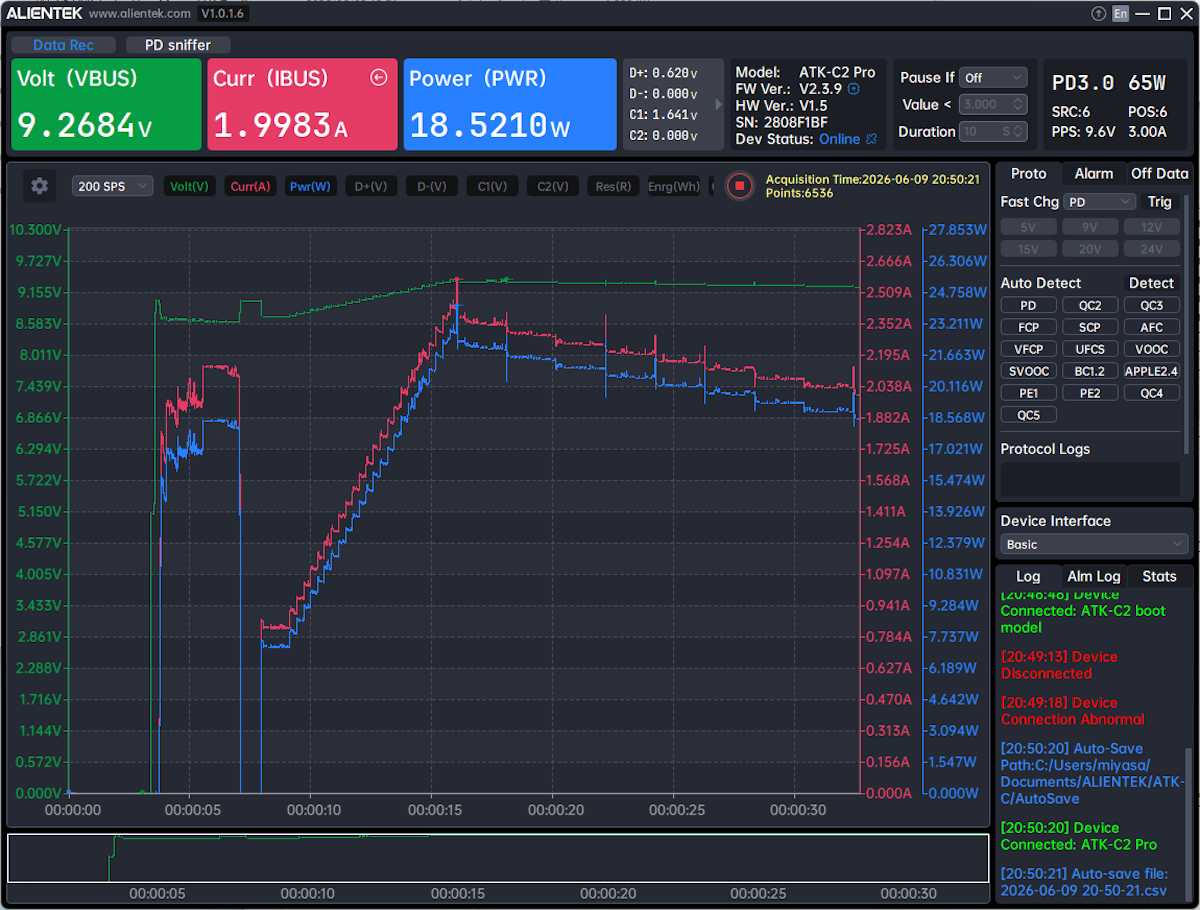

Basic機能で表示中の電圧、電流、電力をグラフ表示した例
本体ファームウェアの更新もこのソフトでできますから、バグ修正や機能追加も可能に。怪しいサイトにアップロードされてるグレーゾーンのファイルを使わなくても、ユーザーが正規に最新にできるというのは、ありがたいです。

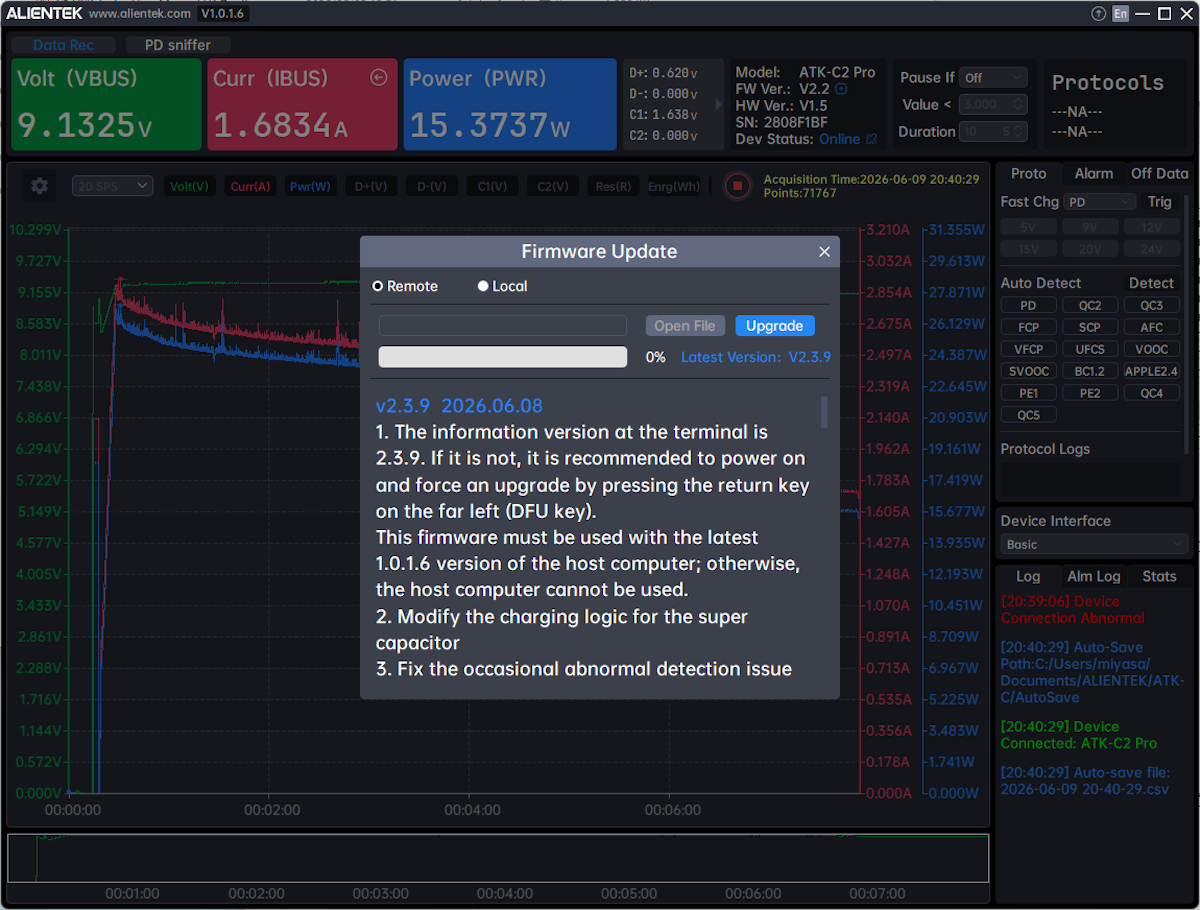

C2購入時はV2.2でしたが、更新でV2.3.9にできました
●同等機能の他社製品と比べほぼ半額！
USB PDの簡易プロトコル解析ができる多機能USBテスターは多くのメーカーから登場していますが、そのほとんどは1万円以上の高級機。これらとほぼおなじ機能、性能を備えながら、半額近い価格で手に入れられるC2は、かなりお買い得だといえるでしょう。また、付属品として画面保護ガラスが付属しており、傷つきやすい画面が保護できるというのもいいところです。
たまにeMarkerがうまく読めなかったり、一度電源を断って再起動しないと挙動がおかしい、みたいなこともありましたが、ファームウェアを更新してから安定感が出た気がします。機能面での今後の進化にも期待ですね。
ちなみにC2のシリーズは、Lite、Std（Standard）、Proの3モデルあります。LiteはUSB PDプロトコルの解析機能がない、StdはADコンバーターが16bitで最大36Vまで、ProはADコンバーターが20bitで最大48Vまでというのが大きな違い。

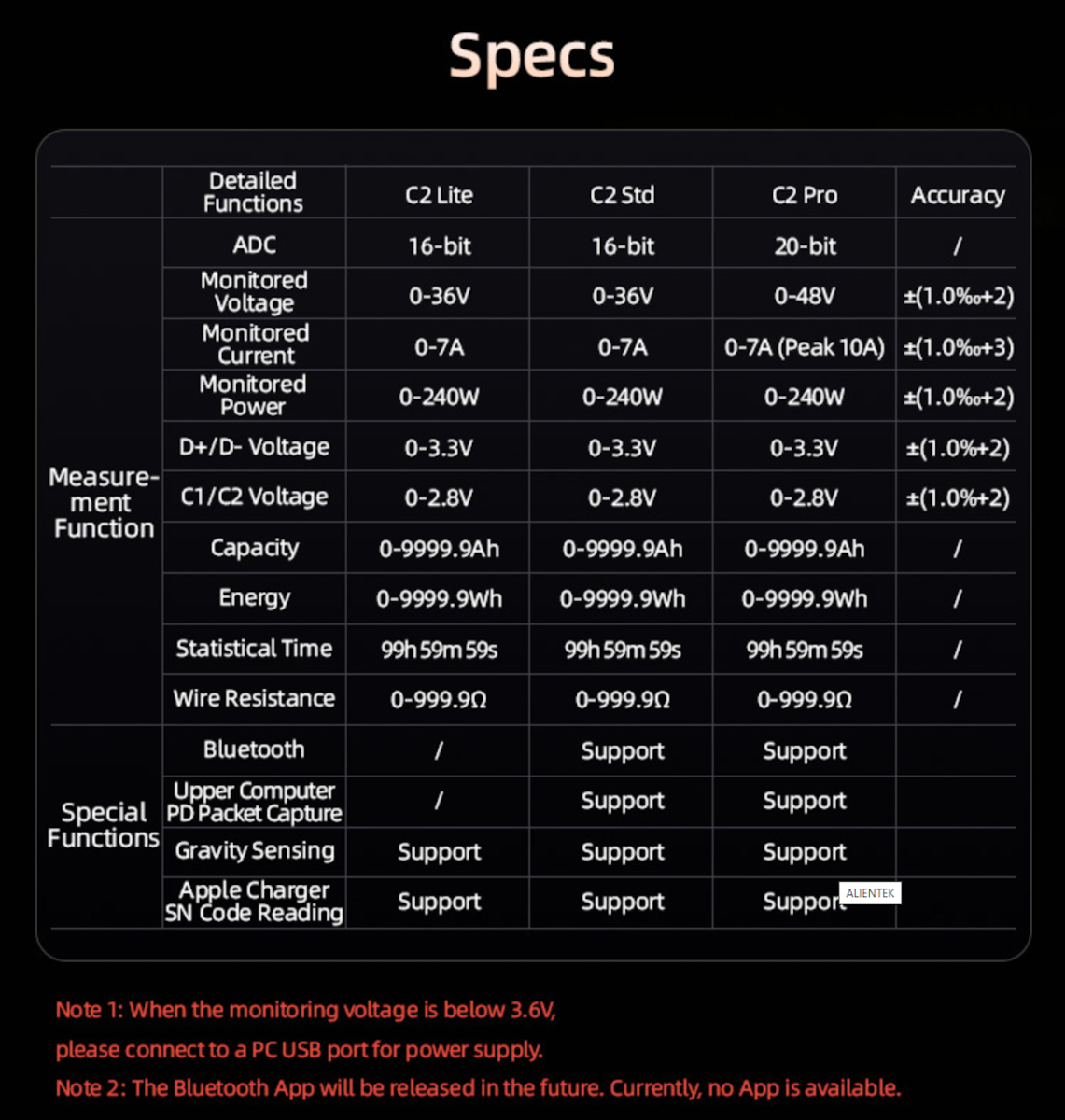

3つのモデルの違い。Proは48Vまで対応しているというのが強みです
それぞれの価格差は1000円前後です。一番のウリはUSB PDのプロトコル解析機能だと思うので、Liteは除外。性能重視ならPro、少しでも安く手に入れたいならStdを選ぶといいでしょう。
なお、Bluetoothも使えますが、技適マークはないので電波法違反になる恐れがあります。設定からオフにできるので、オフにして使うようにしましょう。

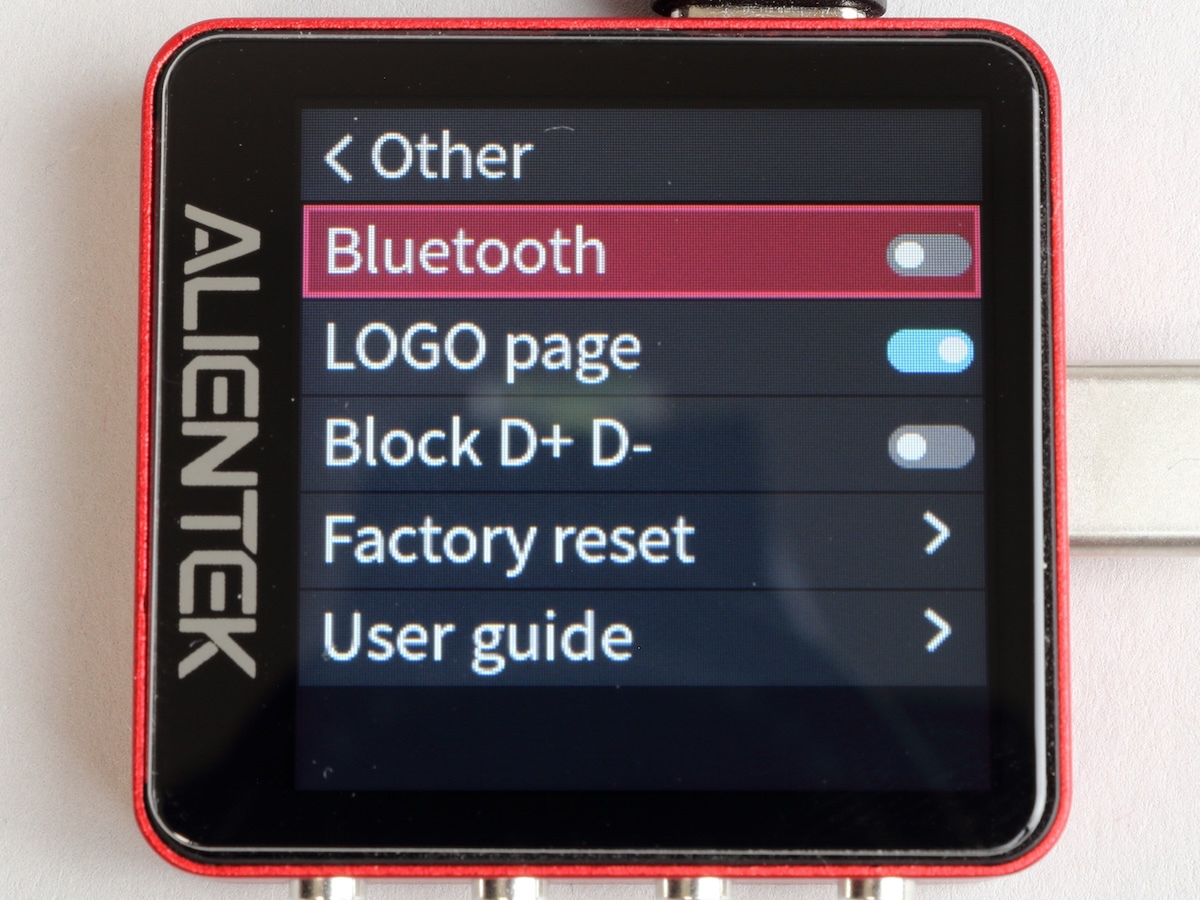

設定メニューの「8.Other」で、Bluetoothをオフにできます
●お気に入りポイント●
・小さくても大きな画面で見やすい
・USB PDの簡易プロトコル解析が可能
・画面の保護ガラスが最初から付属している
