身の回りのもの、どれくらい“見えない数値”が出てる？　測ってみた

●放射線だけでなく電界も磁界も測れる!?

　GC-03の最大の特徴は、放射線だけでなく電界も磁界も測れること。どれも専用の計測器を個別に買うほど使うものではないので、これ1台で3つの機能が使えるというのは魅力です。

　使い方は簡単で、電源を入れてメイン画面を表示し、値が安定するまで待つだけ。中央上部に大きく表示されているのが放射線量、下部に小さく表示されているのが、電界と磁界の強さです。

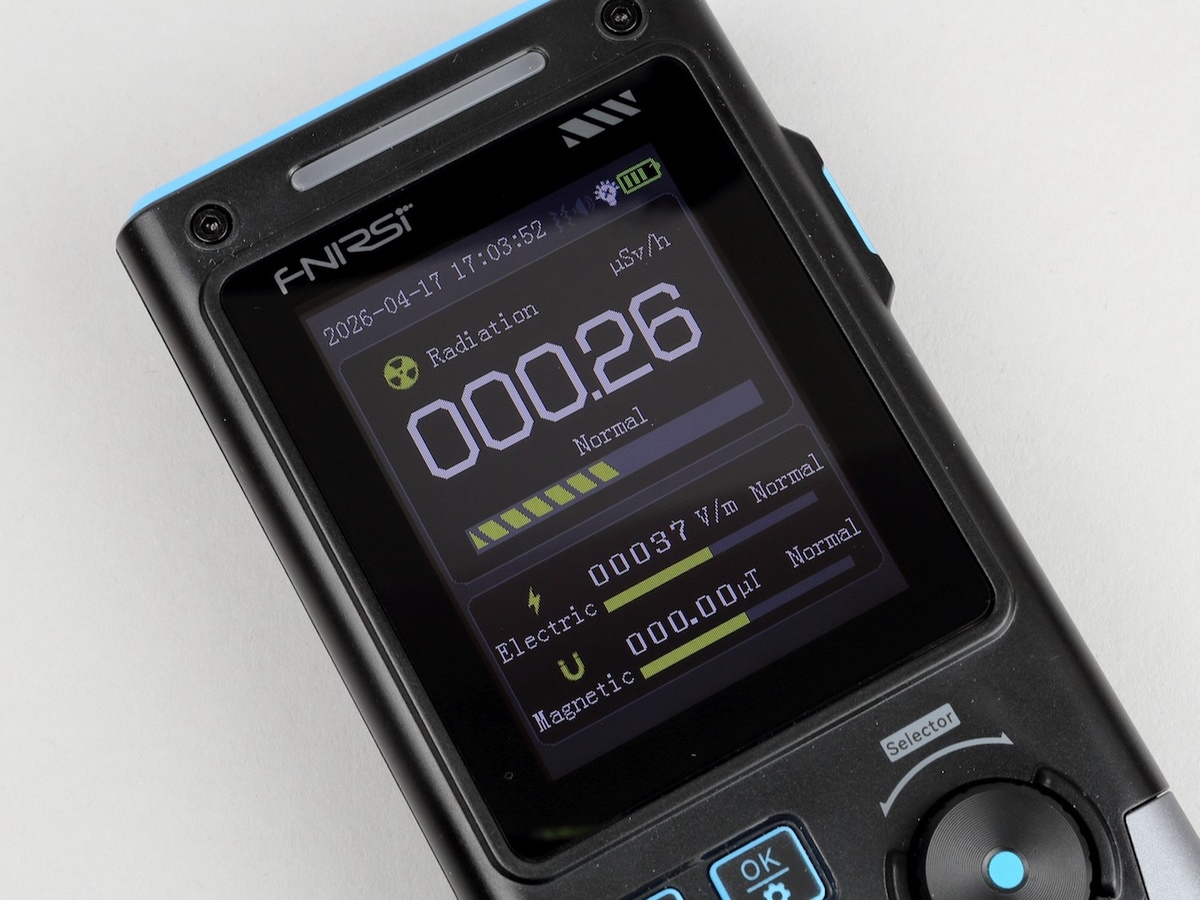

放射線量はμSv/h、電界はV/m、磁界はμTという単位で表示されています

　右のダイヤルを左に回すと、平均・最大・現在の放射線量を表示。また、直前の測定値の変化をグラフで表示してくれるので、数値の変化を確認しやすくなっています。

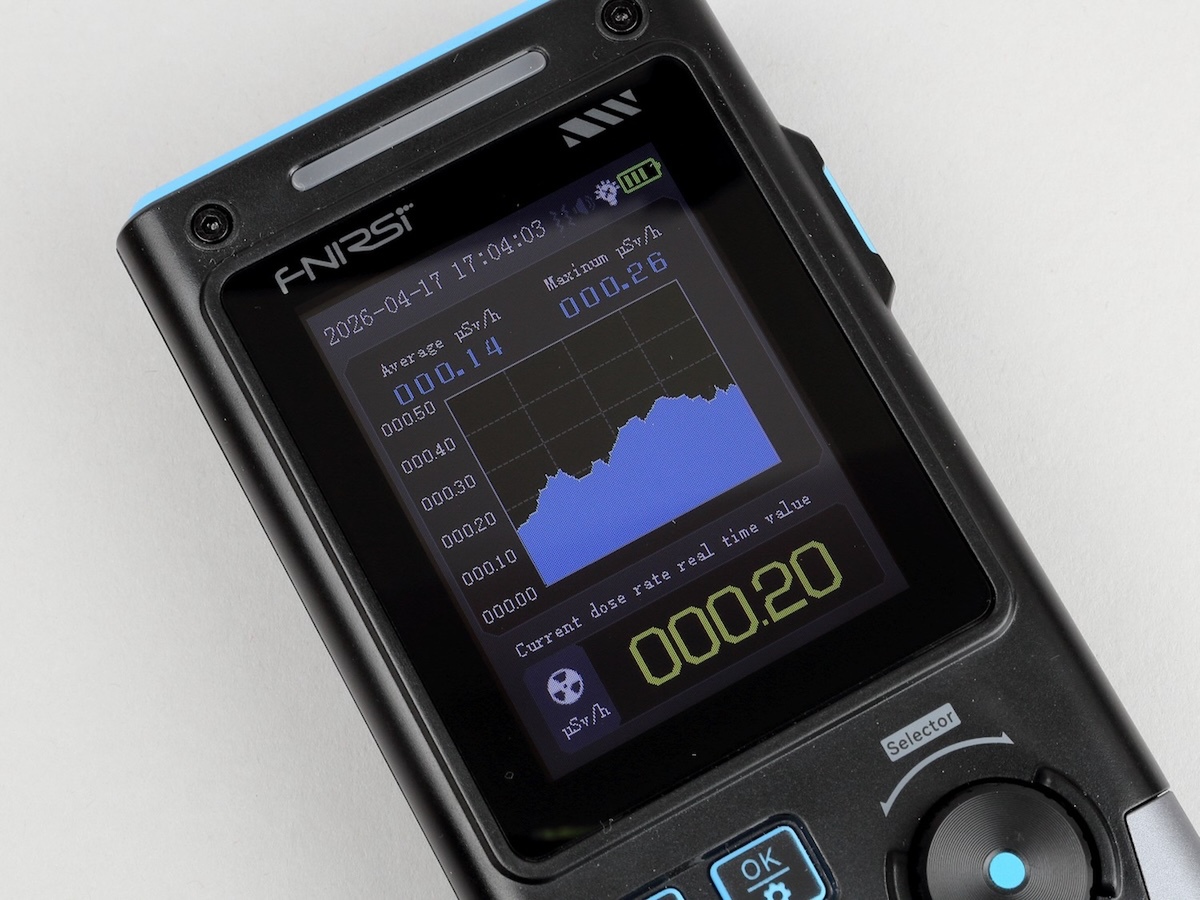

放射線量をより詳しく表示できる画面。グラフ表示も可能

　さらにダイヤルを左に回すと詳細表示となり、計測時間やアラームを鳴らす値、累計などが表示されます。が、情報量としては大きく変わらないので、最初のメイン画面で使うことが多いでしょう。

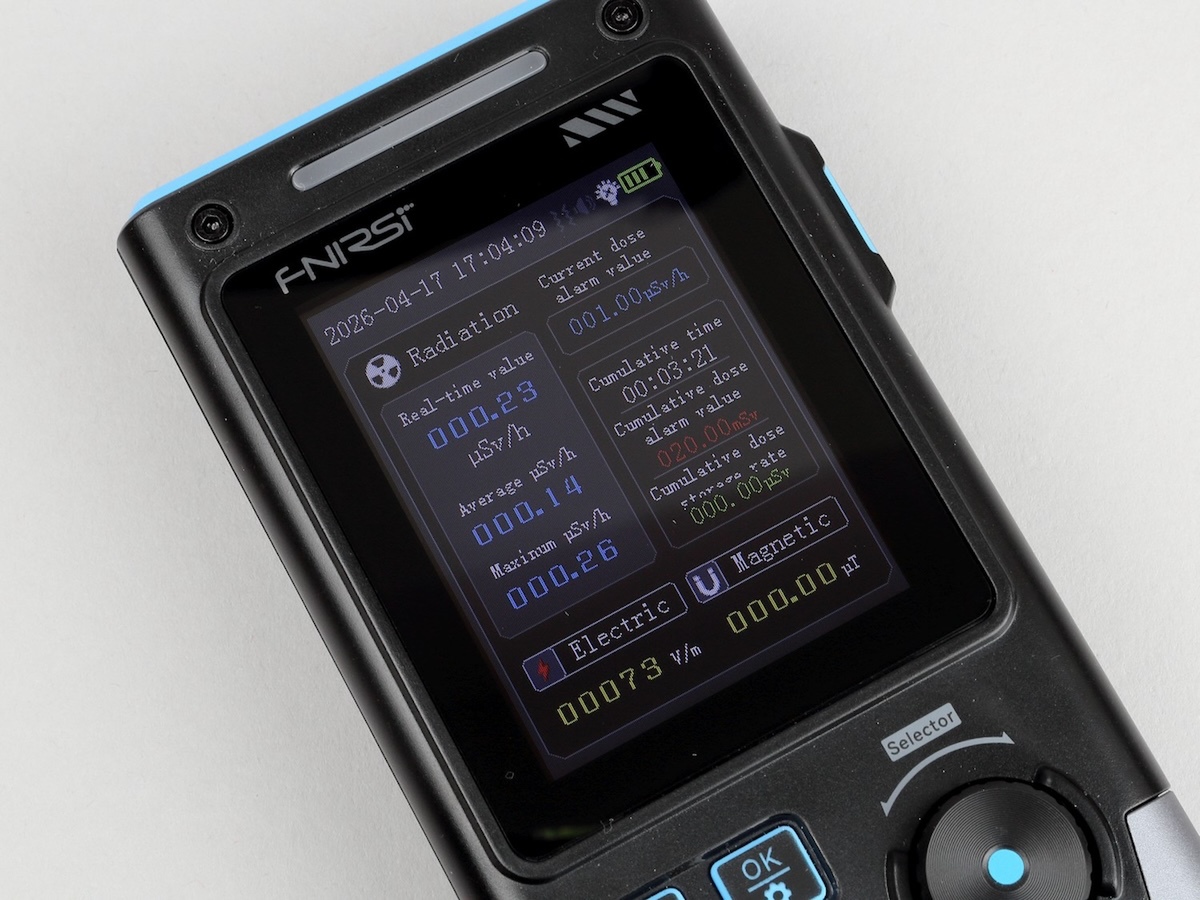

計測の経過時間やアラームの値などを表示。こちらの画面には、電界と磁界も表示されていた

　「OK」ボタンを押すと、設定メニュー。設定は「Alarm set」、「Alarm record」、「Units set」、「Function set」、「System set」、「In regard to」の6つがあります。

設定メニューは6つ。ダイヤルを回して選択し、OKで確定します

　このうち確認しておきたいのは、「Alarm set」と「Units set」。Alarm setはその名の通りアラーム（警報）の設定で、放射線量や電界、磁界が設定値より高くなった場合に音で知らせてくれるものです。標準では放射線が1μSv／h、電界は40V／m、磁界は4μTとなっていましたが、これは自分が使う環境、測りたい環境に合わせて設定するのがいいでしょう。

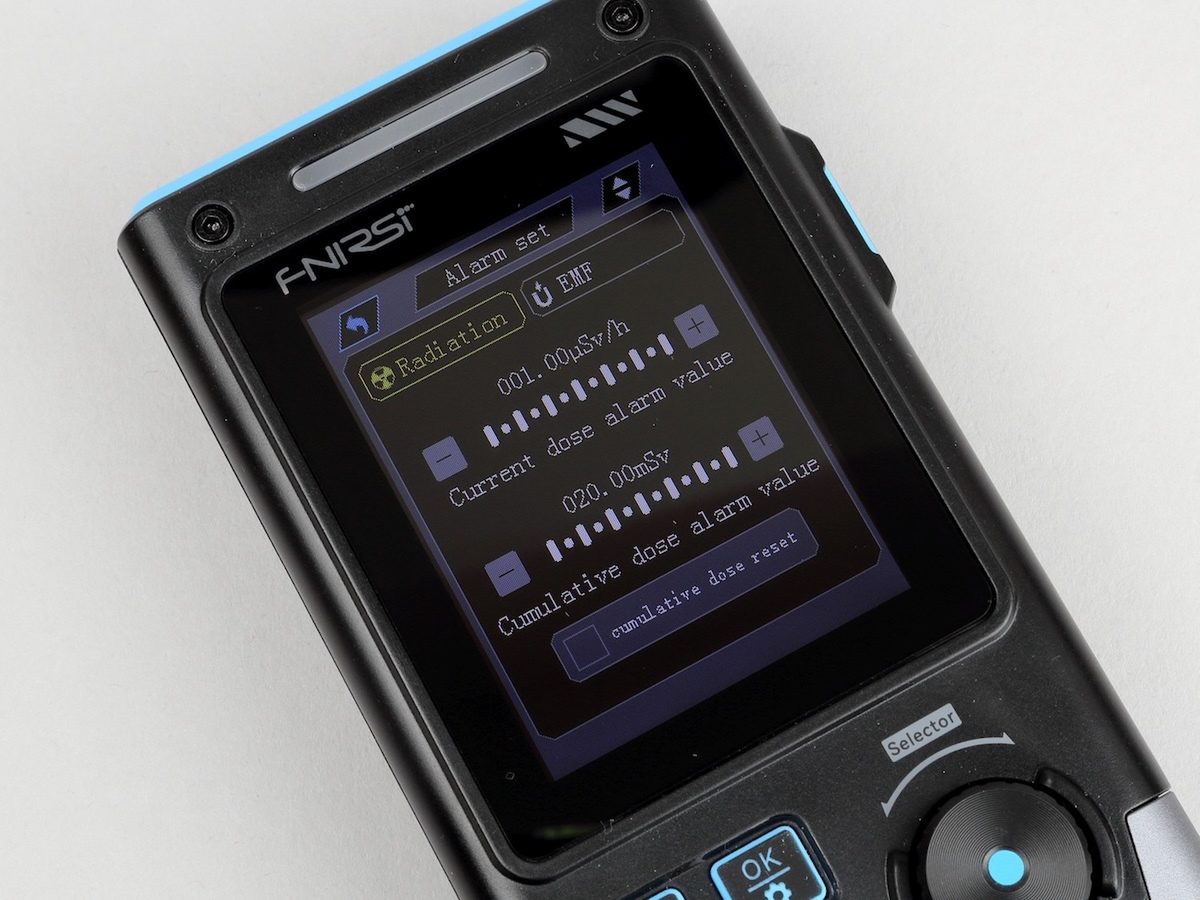

ラームを鳴らす閾値を設定できる、Alarm set

　Units setは、単位の変更ができる設定項目。放射線量ならμSv／hだけでなく、1秒当たりのカウント数となるCPSなどが選べます。電界は変更できませんが、磁界はμT（マイクロテスラ）ではなく、mG（ミリガウス）へと切り替えられます。

表示する単位の変更設定。自分が分かりやすいものを選択しましょう

　このほか、Function setでは自動電源オフの時間が変更できたり、System setでは言語やボリューム、明るさ、アラームのパターン、時刻設定などができます。これらは頻繁にいじることはないですから、気になったときだけ変更するのがいいでしょう。

　本体を裏返すと窓があり、奥に細長い管が見えます。これがGM管で、ここで放射線を検知するわけです。

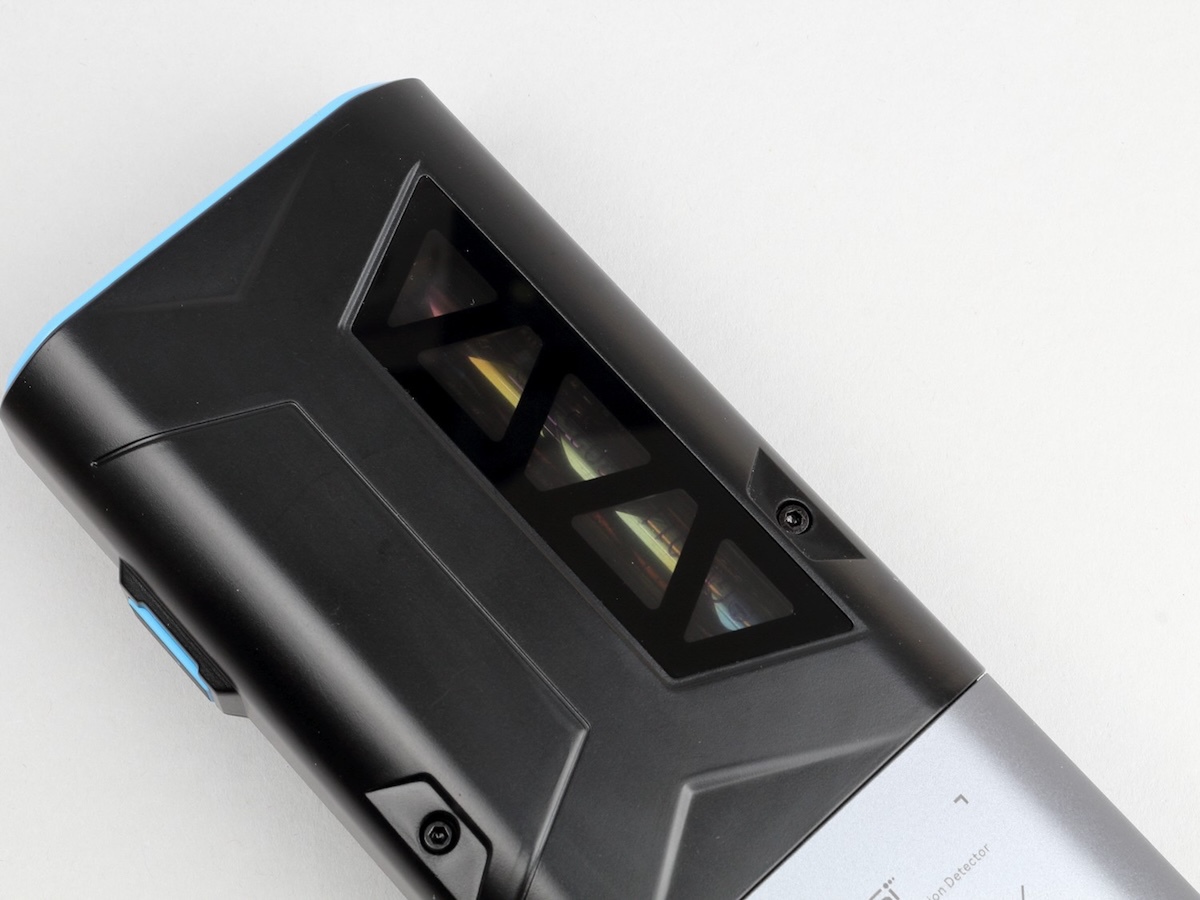

中が透けて見える窓があり、そこからGM管が見えます

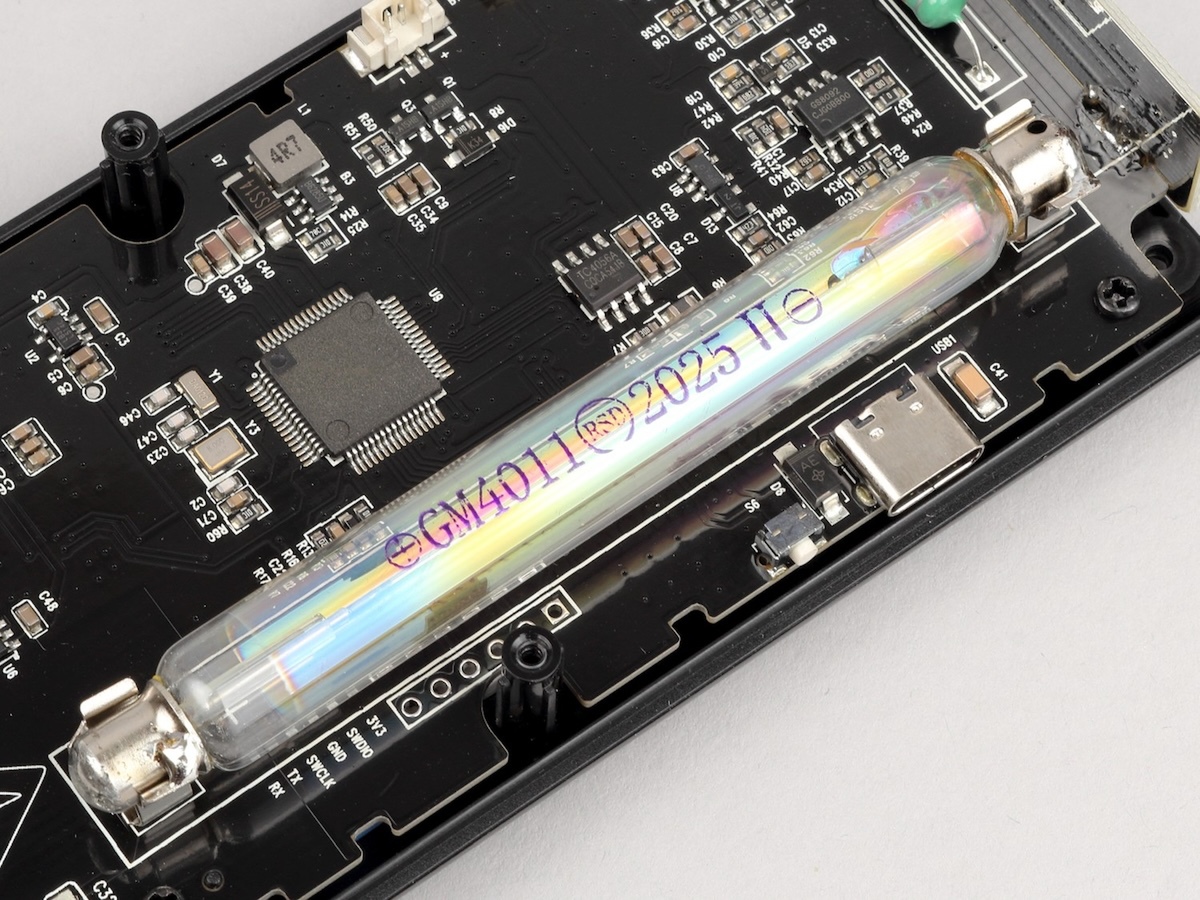

ちょっと見づらいので分解したところ。GM4011とありました

　なお、電界と磁界を測るアンテナ部は上部にあるようで、金属の板がメイン基板に立てられていました。ちょっと見づらいですが、上の写真の右上のあたりですね。

　ということで、使い方がなんとなく分かったところで、イロイロ測ってみましょう。
