RTX 4070 Tiを大胆にテコ入れ
すでにRTX 4060 Tiのスペックは発表済みだが、簡単に概要を眺めてみよう。RTX 4060 TiのSM数はVRAM構成に関係なく34基。SM数が絞られているハンデを動作クロックで補うように、ベース/ブーストクロックともに上位のRTX 4070よりも高く設定されている。
今世代の60番台は、メモリーバス幅が128bitと狭いことが最大の特徴（かつマニアにはネックに見える部分）だが、このハンデはAda Lovelace世代のGeForceが備える巨大なL2キャッシュで緩和している。
高画質〜最高画質設定では、解像度が高くなるほどメモリーバス幅の狭さが強烈なボトルネックになるが、RTX 4060 Tiでは32MBのL2キャッシュを備えることでキャッシュヒット率を上げ、これにより実効メモリー帯域を増やし、処理性能を落とさず処理させることができる。このL2キャッシュをどれだけ増やすかでメモリーバス幅のハンデが出る負荷の高さが決まるが、128bit幅＋L2 32MBではフルHD、192bit幅＋L2 36MB（RTX 4070）ではWQHD向け、ということだ。

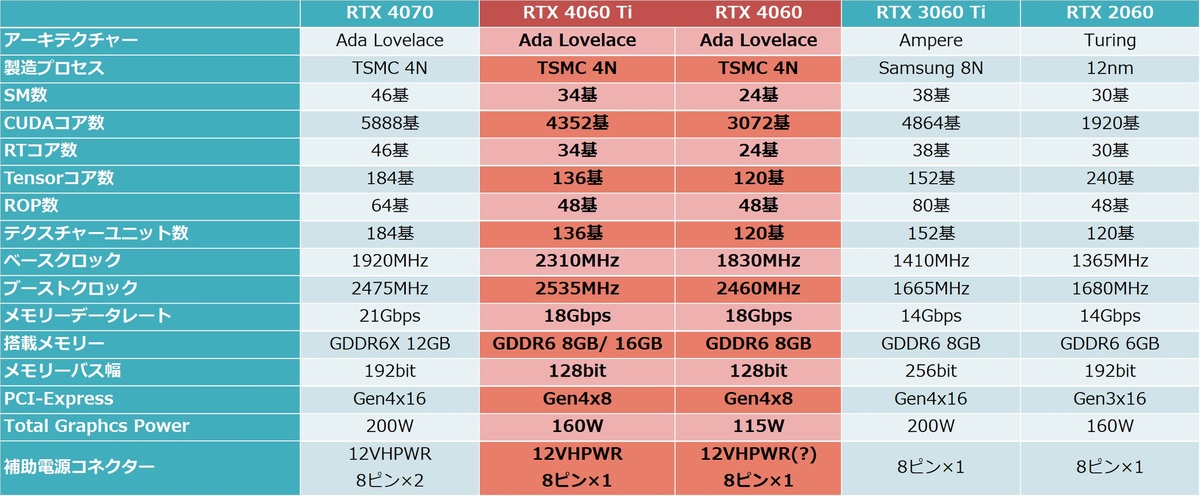

RTX 4060 Ti/ RTX 4060と、その近傍のGPUとのスペック比較
掲載当初、一部スペックを誤って表記していました。訂正してお詫びいたします。（2023年5月24日）

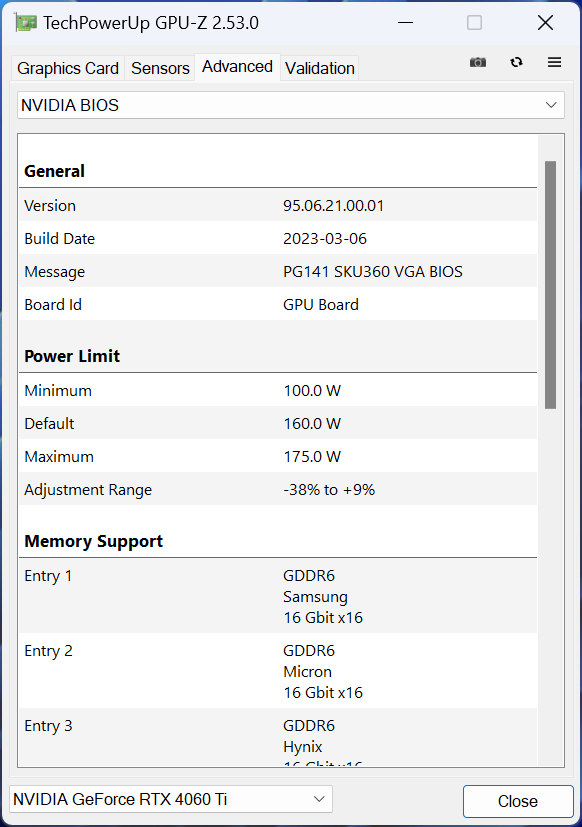

「GPU-Z」による情報。メモリーバス幅128bit、GDDR6 8GBという構成が特徴。この時使用したGPU-ZはまだRTX 4060 Tiに未対応であるため、一部情報に抜けがある
RTX 4070 FEのTGPは定格160W、最大175W（定格の9％増）までブースト可能
RTX 4060 Tiの強みはTGP（Total Graphics Power）は160W、AGP（NVIDIAが提唱する謎指標：Average Gaming Power）は140Wと低く、RTX 2060相当の消費電力で圧倒的な演算性能（FP32で22.06TFLOPS対6.451TFLOPS）を生み出せる。DLSS FGへの対応やAV1ハードウェアエンコード対応のNVEnc（RTX 4070と同様に1基のみ）搭載など、Ada Lovelace世代のGeForceから実装された付加機能はすべて備わっている。

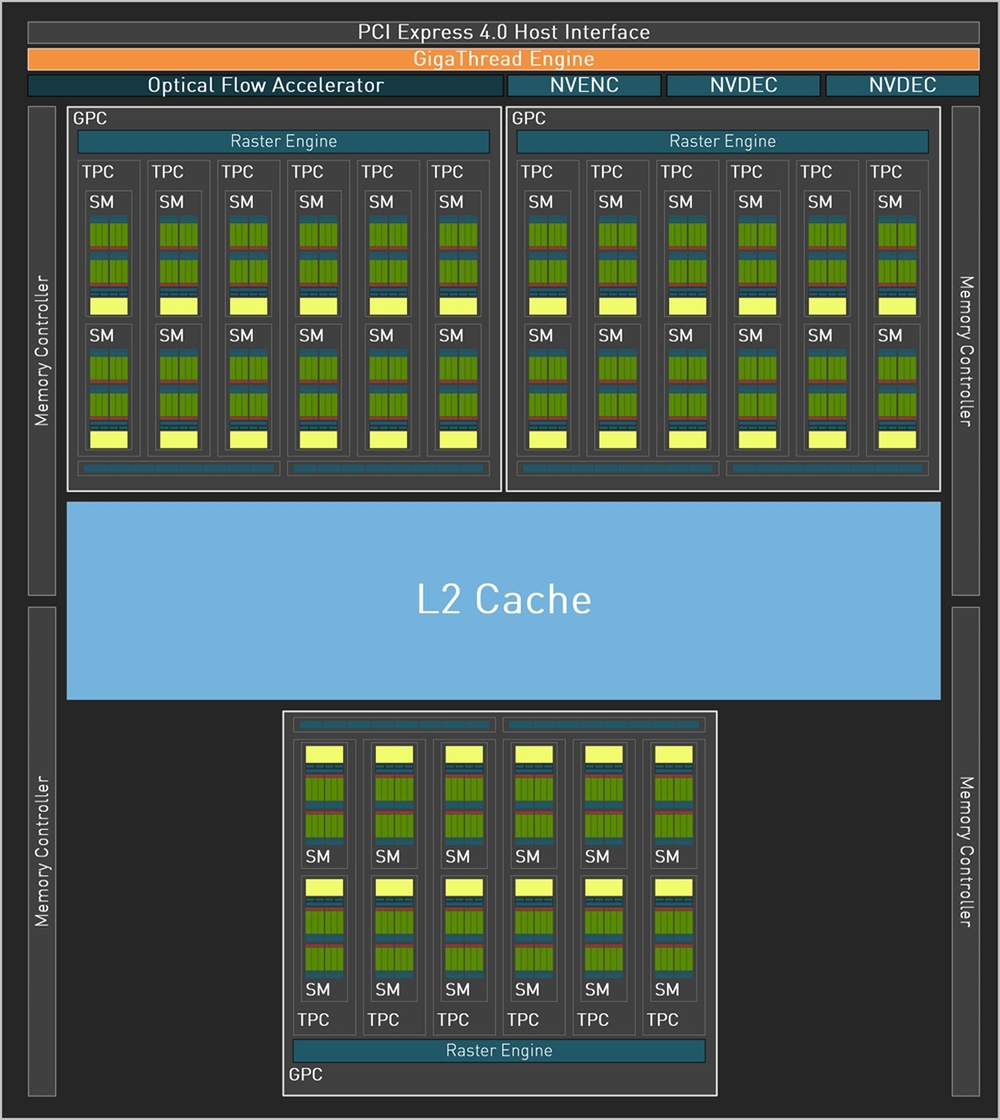

フルスペックAD106コアのブロック図：NVDecが複数あるのは、プロ向けの「RTX 3000 Mobile Ada Generation」等に使われているコアであることを示している

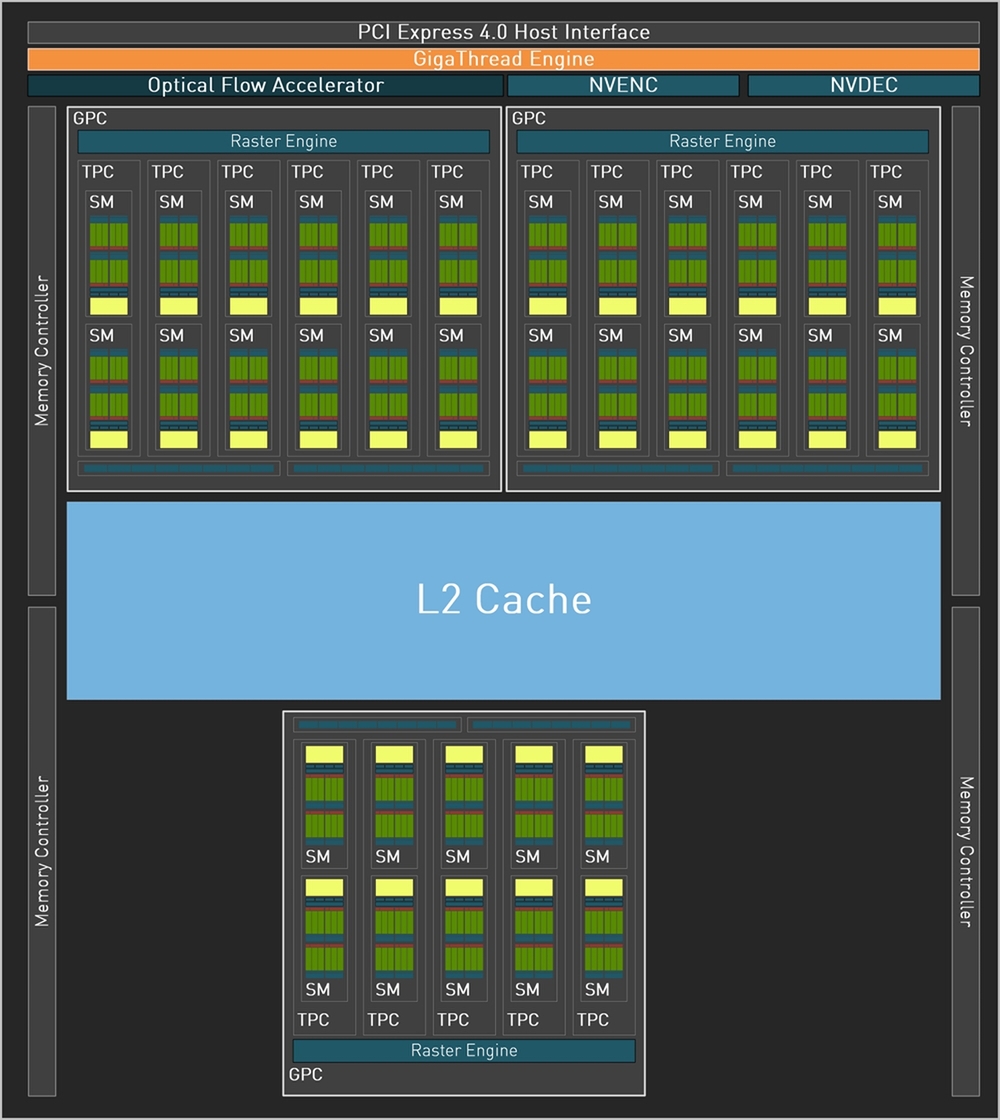

RTX 4060 Tiのブロック図：フルスペックAD106に比べると若干SMが減り、NVDecも1基に絞られている。メモリーコントローラーは32bit幅が4基、合計128bitとなる

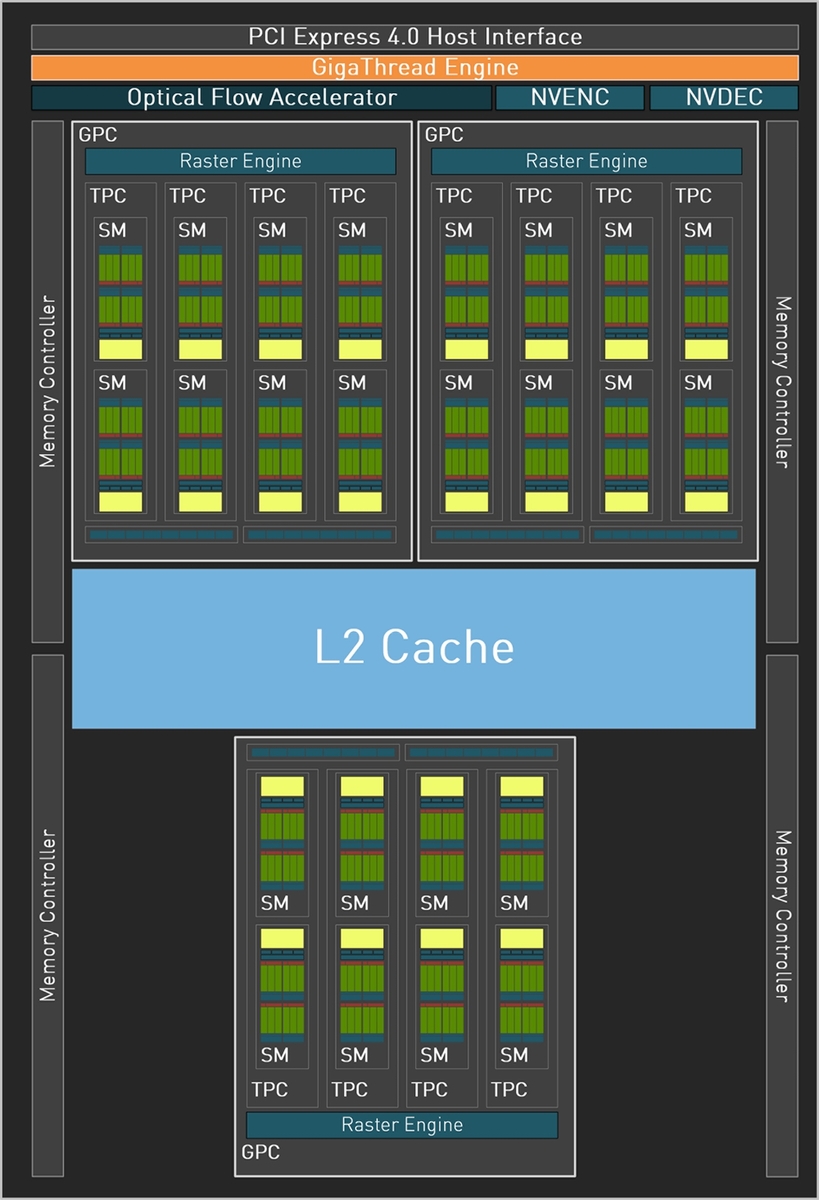

RTX 4060のブロック図：RTX 4060 TiよりもさらにSMが少ない。Optical Flow Acceleratorが搭載されているので、こちらもDLSS FGが利用できる
