DS LiteにiPod touchとキーボードをビルトイン

中級編となる今回は、旧世代のiPod touchを別のマシンとして蘇らせるべく、DS LiteのボディーにiPhone4／4S用のBluetoothキーボードを組み込んでみることを思いついた。試しに寸法を測ってみると、touchもキーボードもうまいこと収まりそうだ。

　とういうわけで、DS Liteライトのふた部分にtouchを、本体部分にキーボードを埋め込み、小型のコンピューター「なんちゃってポケコン」に改造することに（※改造にトライする人は自己責任でお願いします）。

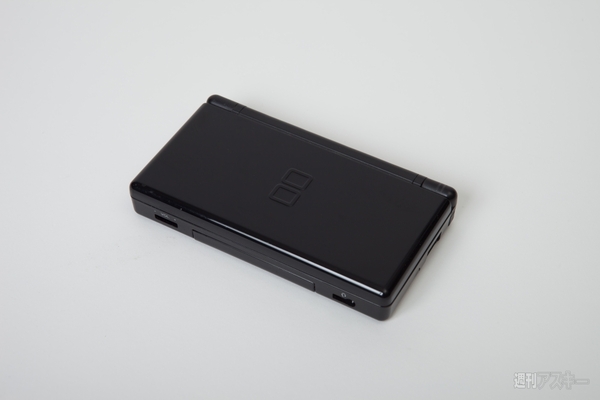

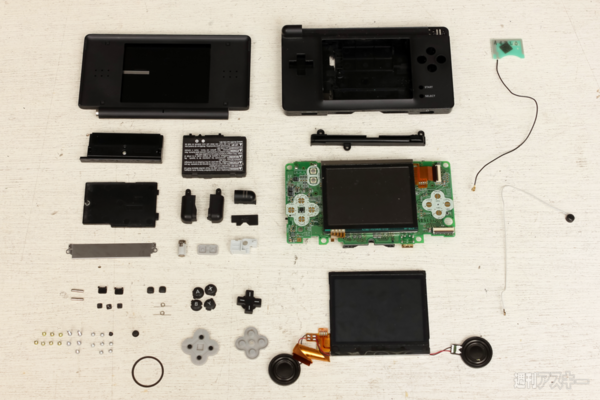

ニンテンドーDS Liteの解体

　今回の改造で最も面倒な作業のひとつが、DS Lite本体の分解だ。「DS Lite　分解　バラシ」などで検索すると、さまざまな分解歩レートが見つかるはずなので、そちらを参照してほしい。なお作業の多くは精密ドライバーのセットがあれば大丈夫だが、一部に溝の形状が「Y」のネジが使われているので、Y字のドライバーを通販などで購入する必要がある。

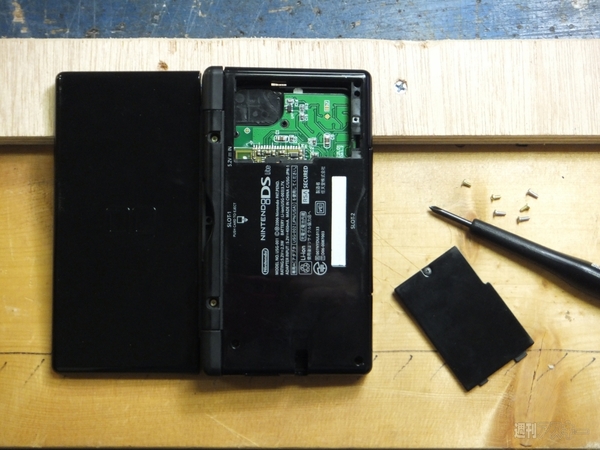

まずは、タッチペンを引き抜いておく。続いて、感電防止のためバッテリーを外そう。フタを開け、マイナスドライバーなどでバッテリーを取り出す。あとは分解サイトを参考に、各パーツを取りひとつずつ取り外していく。

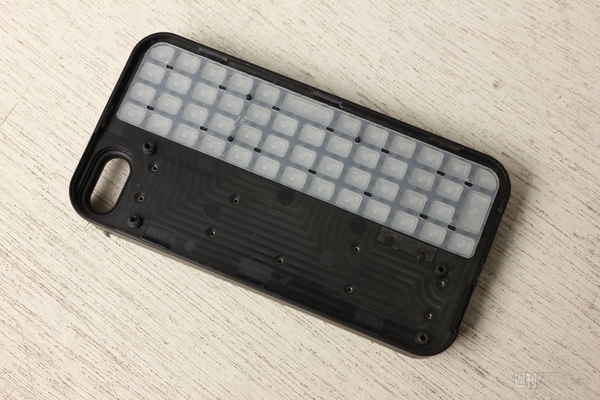

Bluetoothキーボードを分解する

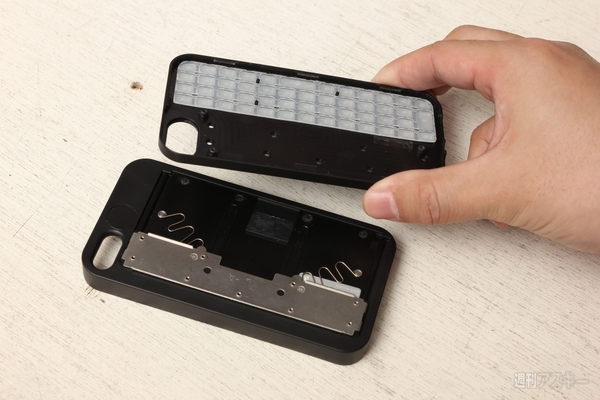

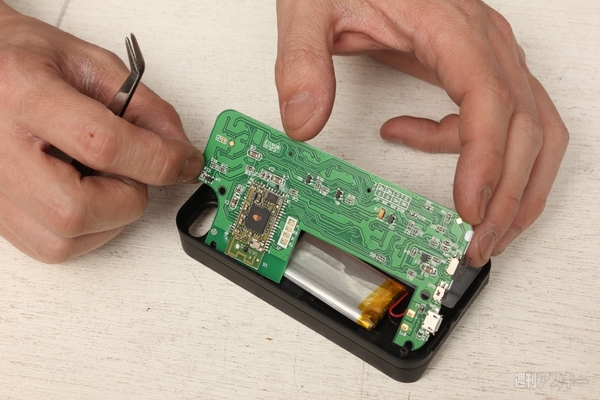

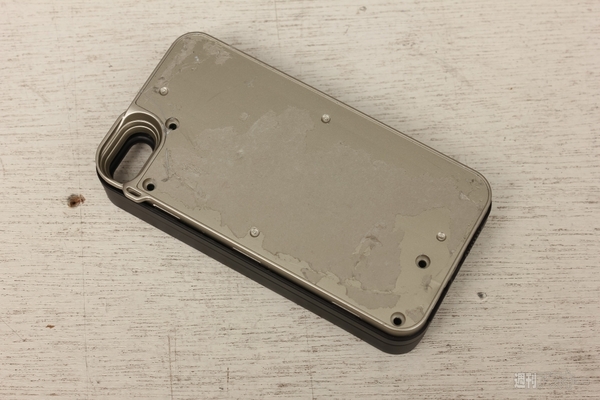

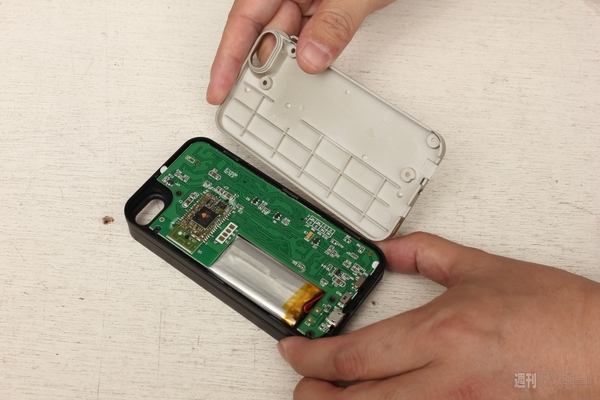

　この作業は特に難しい点はない。背面のシールを剥がすとネジが露出するので、ネジを外してキーボードと基板、バッテリーを取り出そう。基板と結ぶケーブルを切らないように注意。

　ここで使用したiPhone4／4S用キーボードは、バッファロー製の「BSKBB07」。白と黒の2色があり、現在は1500円程度で購入できる。

DS Liteの加工（１）

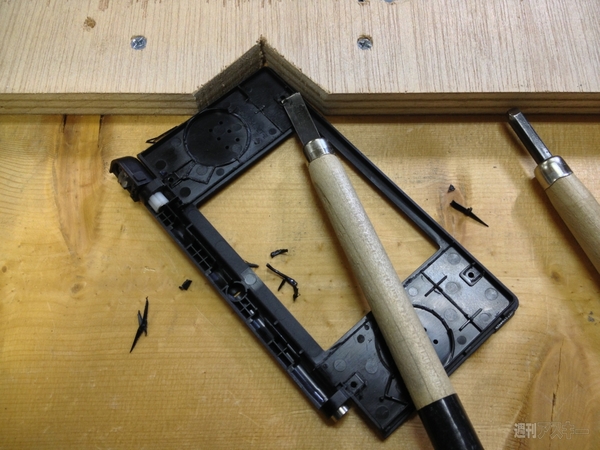

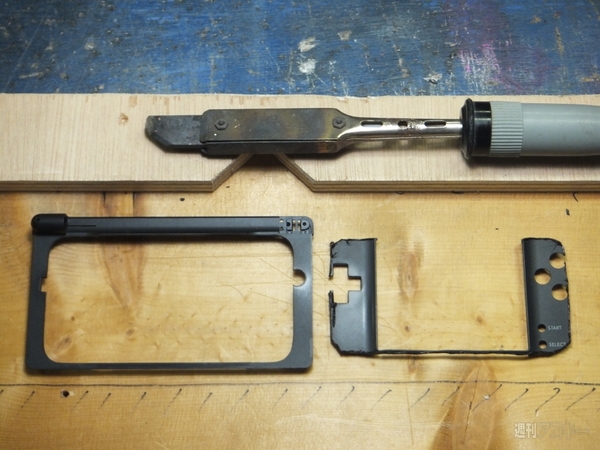

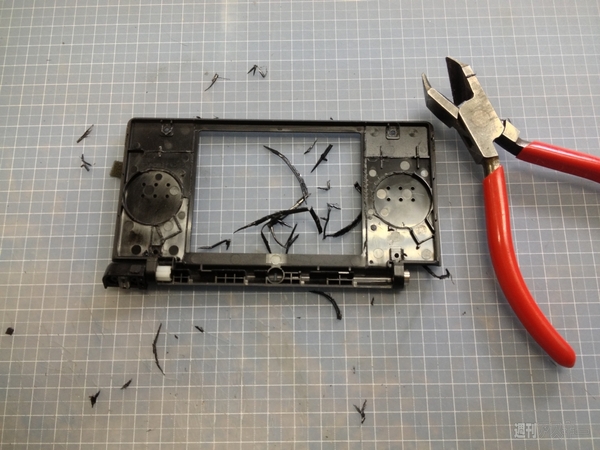

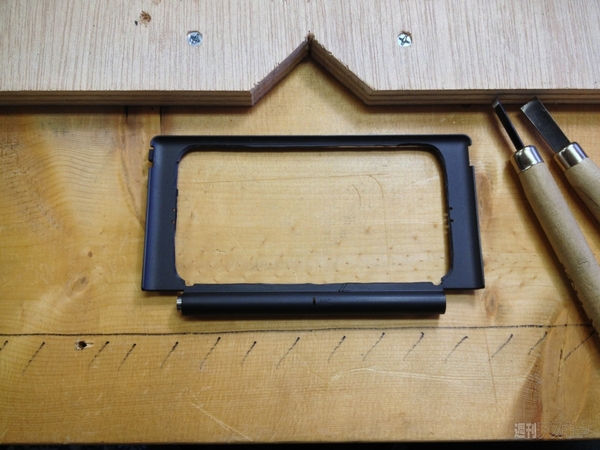

　DS Liteの加工が一番の難関だ。ニッパー、彫刻刀、ドリル、ヒートカッター、紙やすりなどが必要だ。まずは、上下の液晶のフチの盛り上がってる部分（リブ）を削る。ニッパーや彫刻刀で粗く削ったら、紙やすりで滑らかにしよう。

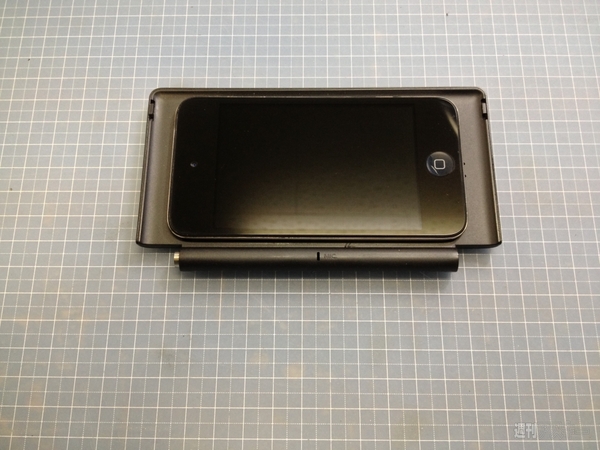

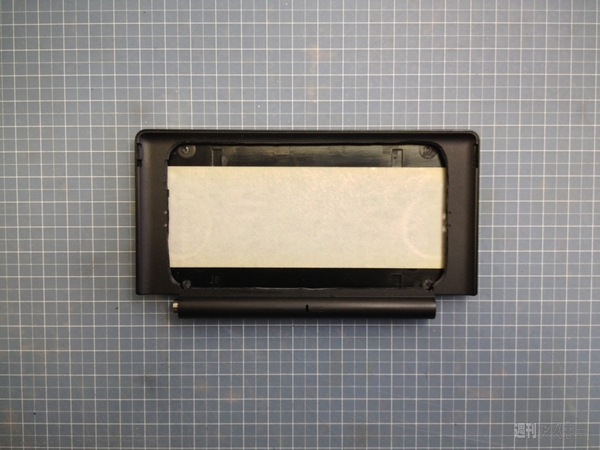

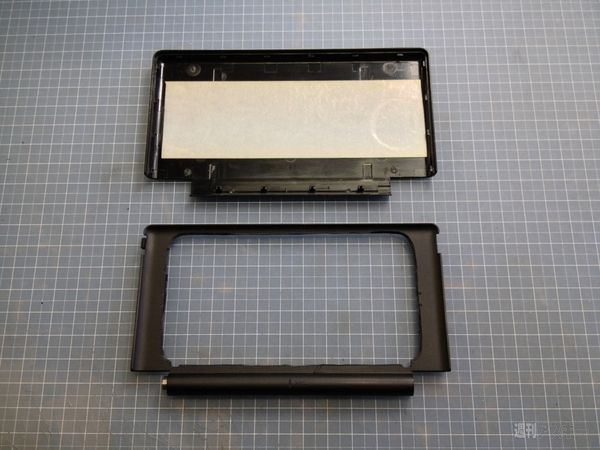

　DS Liteのフタ側のパーツの正面（本来液晶があった部分）に、貼り剥がしが可能なタイプの粘着シールを貼る。これでiPod touchを支えるため、ある程度粘着力の強いタイプがいい。その後フレームを組み合わせ、iPod touchを横向きに張り付ければフタ側のパーツは完成だ

DS Liteの加工（２）

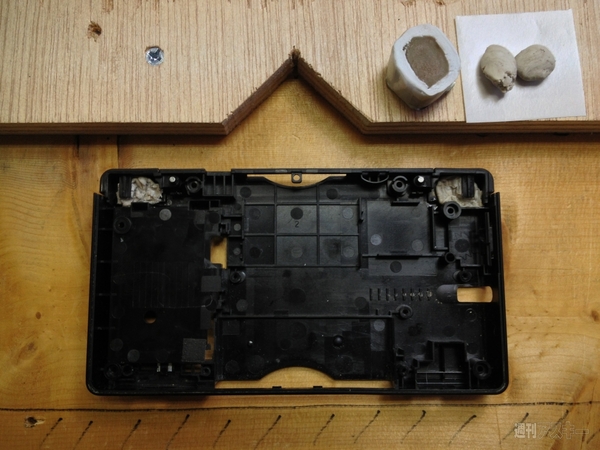

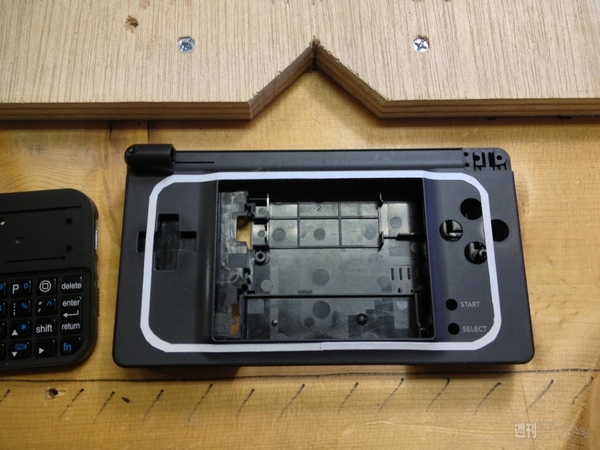

　今度は本体側の加工に移ろう。まず、キーボードを埋め込むための開口部を広げる。定規で寸法を測って切り出す部分を割り出したら、本体に下書きの線を描く。ヒートカッターや彫刻刀などで不要部分を取り除き、切り取った面をヤスリがけする。その後、本体の上部両端にあるL／Rボタンをパテで固定する。

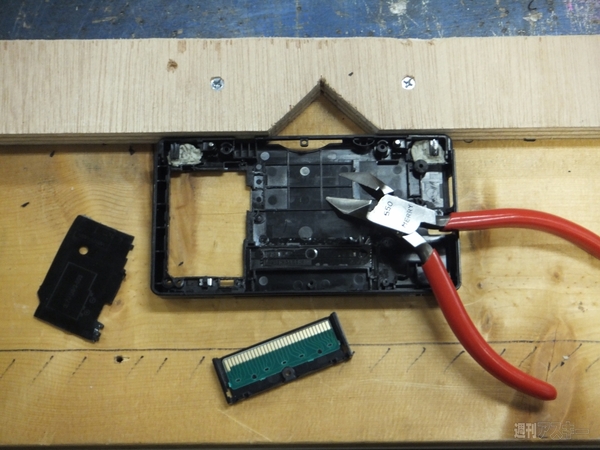

　本体底面にある不要な突起物をニッパーで取り除き、キーボードが水平に入るようにする。このときスペースに余裕があるようなら、（絶縁した）金属プレートなどの重りになるものを入れるといい。キーボードだけあだとiPod touchが重すぎて頭でっかちになるからだ。

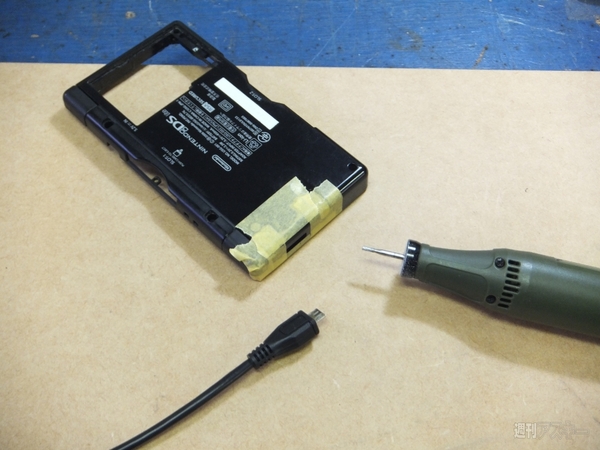

　一度キーボードのを入れてみて、側面のUSB端子がくる位置を確認しよう。その位置に目印をつけたら、ドリルなどを使ってUSBケーブルが差せるだけの開口部を設けよう。

組み立て

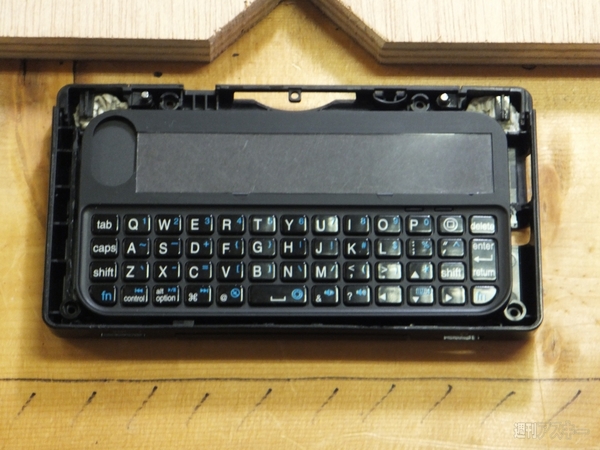

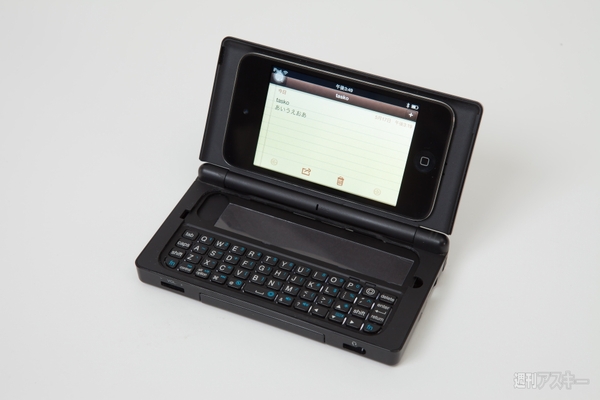

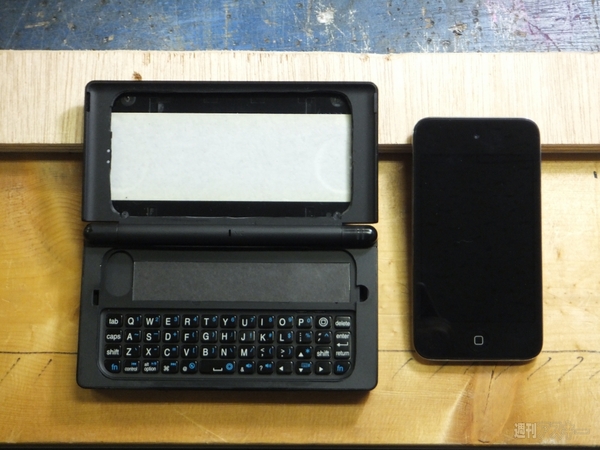

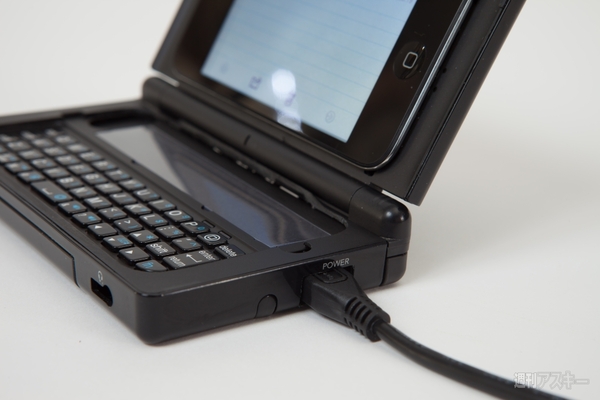

　キーボードをDS Liteの本体に組み込み、カバーをネジ留めする。続いて、底面側のバッテリーケースのフタを閉め、本体とフタのヒンジをつなげれば完成だ。もちろん、フタ側（iPod touch側）を閉じることも可能。これでポケットサイズのミニコンピューターができた。

　なお、キーボードはこの状態で直接USBケーブルをつなげられれるが、iPod touch自体の充電は本体を一度剥がしてから作業する必要がある。また、この状態だと常にiPod touchを横向きモードで使う必要があるので、表示を横向きに固定するにはこの記事を参照のこと。
