●面白い機能が集められた「工具ボックス」

　主な機能は以上の3つですが、これ以外にもちょっと便利なツールがあります。それが集められているのが、「工具ボックス」。

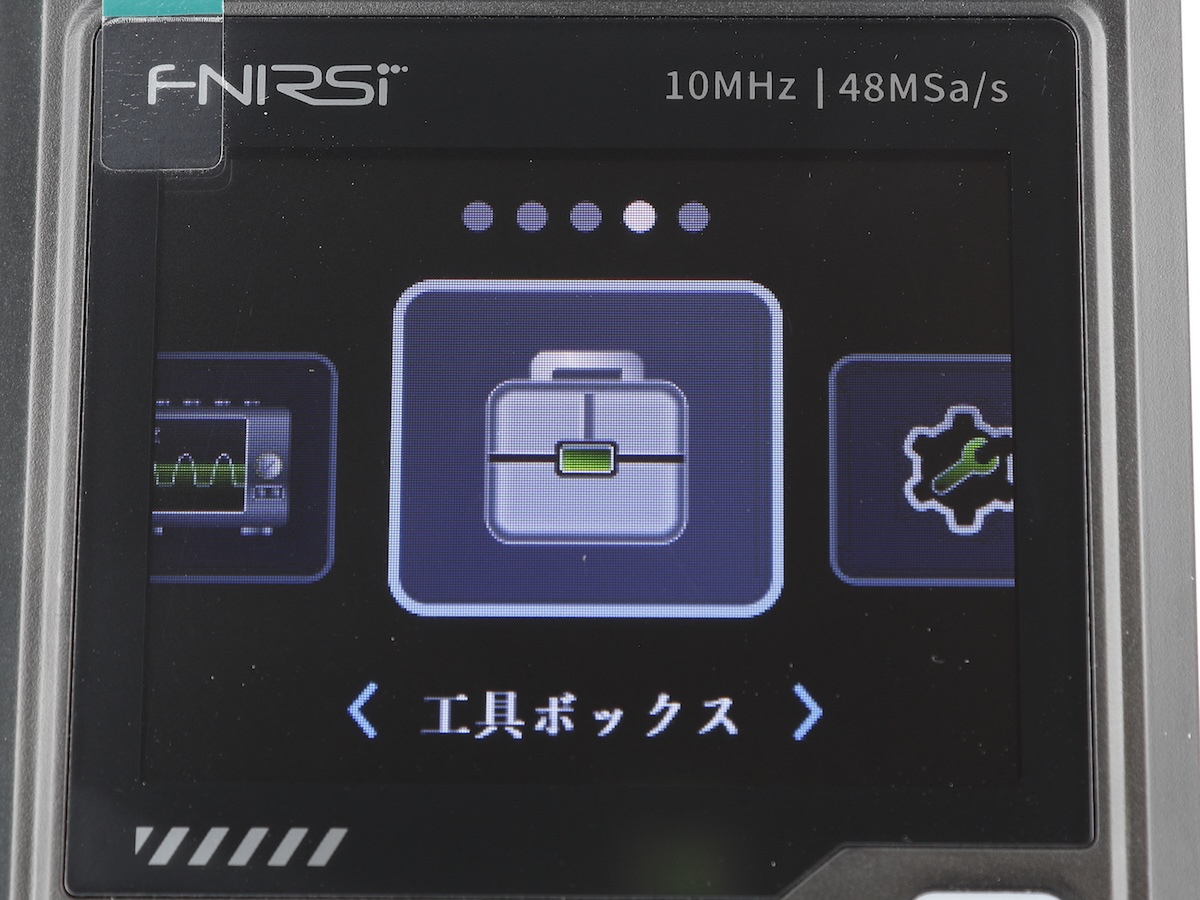

小さなオマケ機能が集められているのが、工具ボックスです

　使用できるのは、電圧測定、導通テスト、ツェナーダイオードの電圧チェック、温度センサーDS18B20の動作確認、温湿度センサーDHT11の動作確認、赤外線リモコンのデコード、自動校正機能の7つです。

7つの機能を搭載。すべては見えていませんが、下にスクロールして続きます

　正直なところ、電圧測定や導通テストを使うならテスターの方が便利です。また、あまり使わない機能が多いので、あくまで、ちょっと確認したいときに使えるオマケ機能、と考えておいた方がいいでしょう。

　例えば、リモコンで家電が操作できない……といったときは、赤外線リモコンのデコード機能でリモコンが動作しているか確認できます。

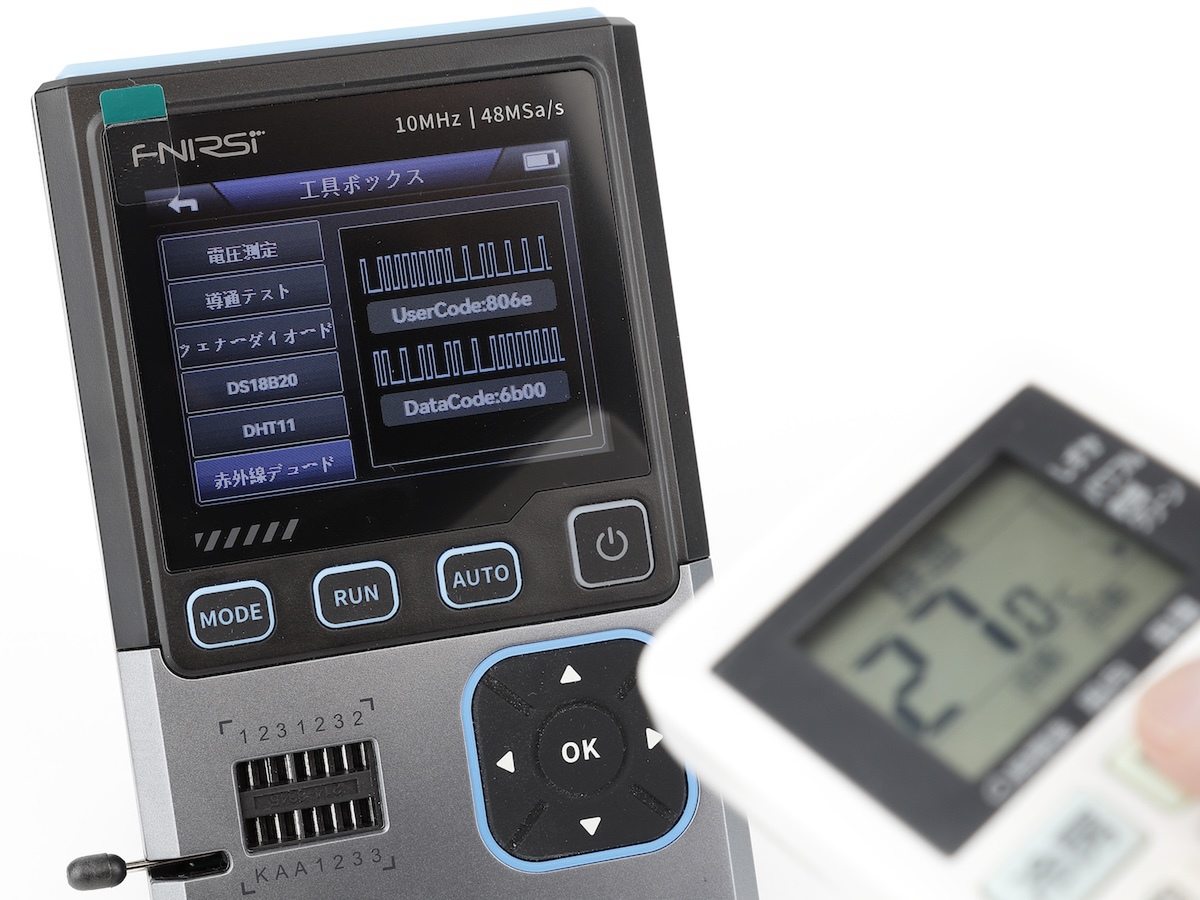

リモコンが正常に動作していれば、デコードしてくれます

　ひとつ気を付けておきたいのは、機器の表示は日本語化されていますが、付属のマニュアルは中国語と英語しかない事です。といっても、公式サイトのDownloadsに日本語マニュアルが用意されているので、そちらを参考にすれば問題ないでしょう。

　DSO-TC4は高価な専用測定器に比べると高性能ではありませんが、ポケットサイズで手軽に使え、これ1台で3機能＋αが使えるというのがメリット。本格的な評価には向いていませんが、ちょっとした動作確認用としてはかなり重宝します。

　これから電子工作を始めたいという人はもちろんですが、すでにちゃんとした高度な計測器を揃えてあるという人でも、1つ持っておくと便利ですよ。

●お気に入りポイント●

・ほぼゲームボーイサイズでコンパクト

・帯域幅10MHzのオシロスコープ機能

・バッテリー内蔵でどこでも使える
