ドアスコープでスマホ用魚眼レンズを自作してみた【スマホで自由研究02】

2015年08月10日 14時00分更新

全天記録できる超広視界レンズをつくろう

　空の変化なら、広い範囲を一度に撮影したい！できるなら全天を記録したいものだ。一般的には“魚眼レンズ”と呼ばれる超広視界の交換レンズ（スマホやコンデジ用なら魚眼アダプタ）を使うのだが、ここでは、もっとお手軽な方法を紹介しよう。



セキュリティ用ドアスコープは、安全確認のため超広視界になっている。



サムターン回し対策として、外側から外せないものも多い。



レンズを外側から、外筒を内側から回し閉めてドア穴に固定する。ドアスコープ穴の規格が、スマホのカメラにちょうどいいサイズだ。



光学ガラスレンズ・金属鏡筒の堅牢な魚眼アダプタ状の光学製品が、ホームセンターなどで1000～2000円で買える。

　ドアスコープを覗くと、レンズ先端から水平垂直方向に各々180度（160度、200度の製品もある）が見えるのだから、目の代わりにスマホやコンデジのレンズを密着させれば、180度の視界＝魚眼レンズアダプターとして使えるのだ！



小型コンデジのズーム広角側（焦点距離は、35mm換算で28mm）で撮影した空と、ドアスコープ越しに撮った全天の空。



同じく、28mmとドアスコープ越しの全周写真の比較。周囲が写ることで、印象的な見慣れない構図の写真が撮れる。



一般的な魚眼レンズも同じだが、ドアスコープ魚眼で撮ると視野中央を大きくゆがませ、周囲から浮き立たせる効果がある。

　ドアスコープ魚眼で撮った写真は、普段の写真とまったく違う。ちなみに、ドアスコープ（広角の単眼鏡）のような光学製品の接眼レンズ（目を近づけるほうのレンズ）に、カメラのレンズを密着させる撮影法を“コリメート法”という。コリメート法は、天体望遠鏡や顕微鏡でも使える。

　ドアスコープの光学系は、人の目のひとみの最大直径（平均7mm）に合わせて設計してある。そのため、コリメート法で撮影するカメラレンズの直径も、７mmに近いほうがいい。明るい（＝レンズ口径が大きい）コンデジよりも、小口径レンズのスマホカメラのほうが適しているのだ。スマホレンズを傷つけないように注意しつつも、ドアスコープをピタッと当てるだけで、日常とかけ離れた風景が撮れるのがうれしい。



安価で堅牢なので、なにげなくポケットに忍ばせて持ち歩ける。



被写界深度が広く、近景から遠景までピントが合うのも特徴だ。

天候の変化をタイムラプス記録

　前回の“結晶の花”に続き、今回もスマートフォン『AQUOS XX』でタイムラプス映像を撮ることにしよう。ドアスコープ魚眼を使って全天の空の様子を余すことなく捉えるのだ。雲が東西南北のどちらに動いているのか？上空でどのように変化するのか？興味は尽きない。



たまたま手元にあった水道蛇口の交換用ゴムパッキンのサイズが、ドアスコープと一致！　ビニールテープでスマホに仮固定した。

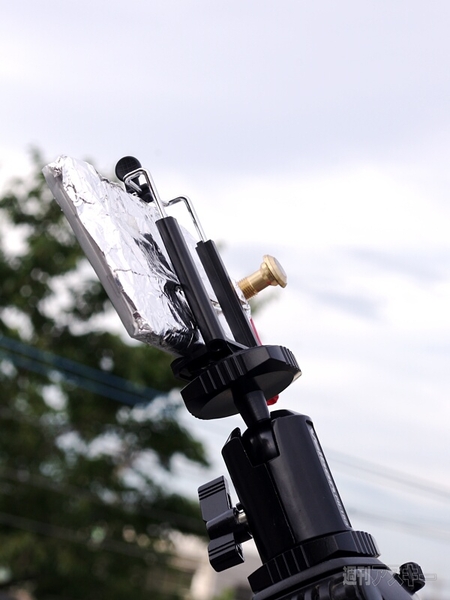

タイムラプス撮影は、スマホの固定が前提だ。日射で加熱させないよう、防水カバーの表面をアルミテープで覆っている。

　なお、一眼デジカメなどでの撮影の経験上、雲の動きのタイムラプス撮影は4～6秒の間隔で撮ると、動きがスムーズで形の変化も見やすくなる。AQUOS XXのタイムラプス撮影（１秒／２秒／５秒／10秒間隔）を用いて５秒間隔で撮影した。

　5秒間隔のタイムラプス撮影を毎秒25フレームの動画にすると、125倍速になる。約21分の撮影で10秒分の映像、下の1分間（1500フレーム）のタイムラプス映像を作るのに、のべ125分の撮影が必要だった。

　また、スマホは一般的に熱に弱い。特にタイムラプスでは長時間の設置となるので、なるべく直射日光の当たる場所での撮影は避けよう。強風時の撮影も厳禁だ。



スマホのカメラに、ドアスコープ魚眼を密着させて撮影。魚眼視野は小さめなので、ズーム機能で引き寄せてタイムラプス録画を行なった。
