吉田社長もパソコン自作! 世界初の22nm版コアi“Ivy Bridge”の魅力
2012年04月24日 23時00分更新
インテルは定例記者会見『IAプレスミーティング』で、Core i7-3770Kなどの第3世代コアiシリーズを正式に発表し、自作PC用のBOX版の発売日を4月29日としました。既報の通り、22nmプロセスで製造される第3世代コアiシリーズは、フィン構造の“3次元トライゲートトランジスター”を採用し、32nm世代の平面的なプレーナー型トランジスターよりもその構造上、省電力かつ高性能になりました。

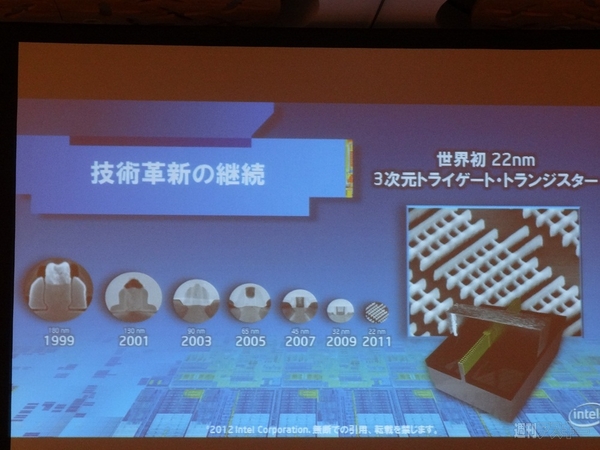

第3世代コアiシリーズは3次元トライゲートトランジスターを採用 |
![]() |
---|
ダイサイズは第2世代コアiシリーズの216平方mmに対して、第3世代では160平方mmと小さくなり、トランジスター数は9.95億から14億へ増加。内蔵グラフィックはエグゼキューションユニットが16基に増加し、3D性能が約2倍に向上したIntel HD Graphics 4000をラインアップし、リッチな描画を実現するDirectX11にも対応しました。

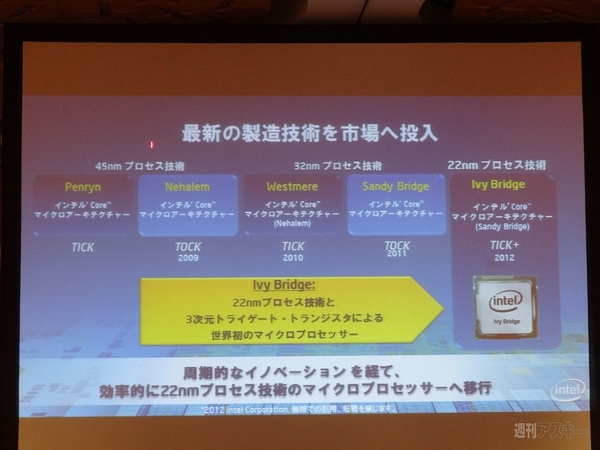

2年経てば製造プロセスもアーキテクチャーも変わる |
![]() |
---|
インテルのCPUは2年ごとに製造プロセスが微細化し、トランジスター数が増え、性能が向上していきます。一方で、トランジスター数の増加は発熱と電力の増加にもつながるので、従来のCPUよりも高性能になった時点でトランジスター搭載数を抑え、熱設計上で可能な限り高性能なGPUを載せたり、電力効率のバランスを見て、省電力化していくことも可能です。
そういった意味で第3世代コアiシリーズは、製造プロセスの微細化で得られた恩恵の大部分を、GPU部の強化とCPU全体の省電力化に注いでいると言えます。
また、インテルCPUは2年ごとにアーキテクチャーを一新します。この変更はちょうどプロセス変更と交互に行なわれます。つまり、初代コアiと3世代目のコアiでは、2年で製造プロセスもアーキテクチャーも変わっています。
インテル 吉田和正社長の自作PC |
![]() |
---|

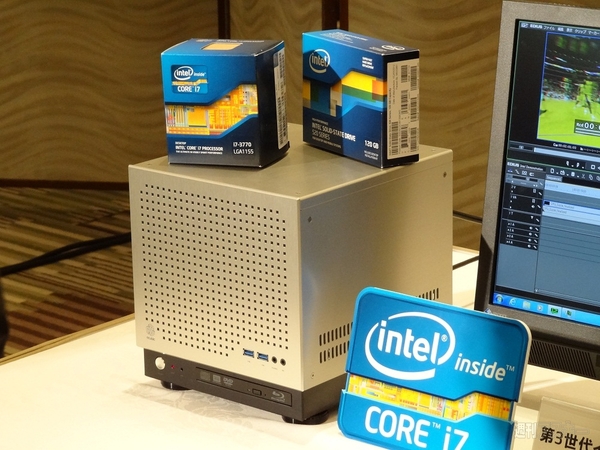

そこで、IAプレスミーティングではおもしろい性能比較デモを行なったので紹介します。比較は初代コアi(Core i5-680)搭載マシンと第3世代コアi(Core i7-3770K)搭載マシンですが、なんと第3世代側はインテルの吉田社長が自作したパソコン。
ミニITXの小型キューブ |
![]() |
---|

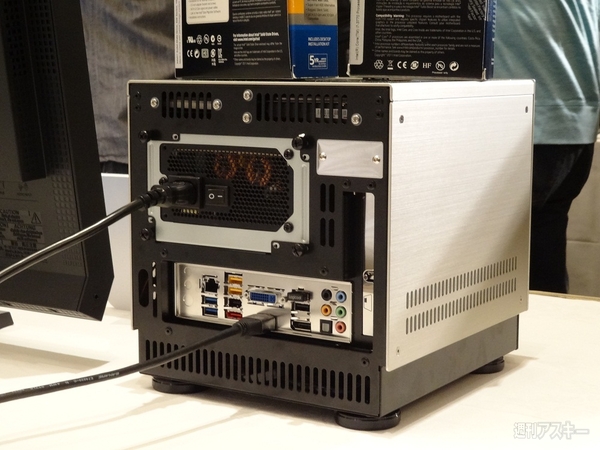

バックショットもすっきり |
![]() |

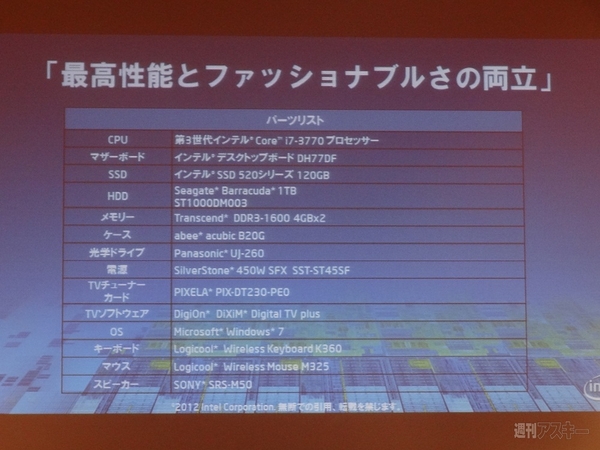

PCパーツ構成 |
![]() |
---|
組み立てはわずか1時間 |
![]() |

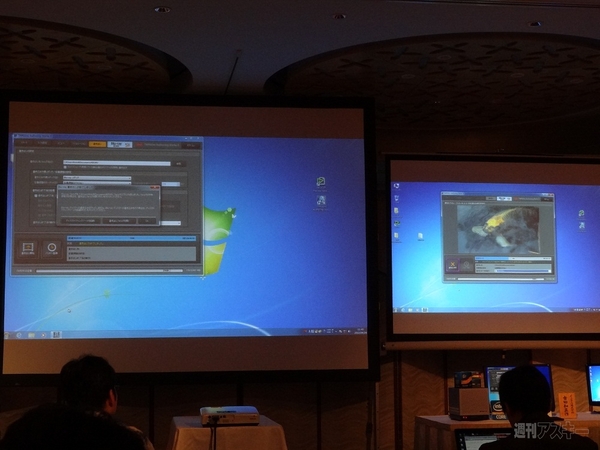

ペガシスの『TMPGEnc Authoring Works 5』で動画エンコードを実行すると、第3世代コアi側はあっという間に終わり、初代コアi側がボロ負けするという結果に。コアiシリーズは第2世代から“クイック・シンク・ビデオ”という高速エンコード機能を搭載したので、当たり前っちゃ当たり前の結果なんですが、いまだに家のマシンがさらに世代が古く、性能が劣るCore 2 Quad Q9650の僕にとっては十分ショッキングな映像でした。
第3世代コアi(左)は早々とエンコード終了 |
![]() |
---|
というわけで、第2世代コアiを見送った人、特にコア2世代の人は十分買う価値アリのCPUです。僕もゴールデンウィークはベンチマーク用に買った私物CPUをすべて売っぱらい、ピッカピカのCore i7-3770Kを2個買っちゃうぞ!

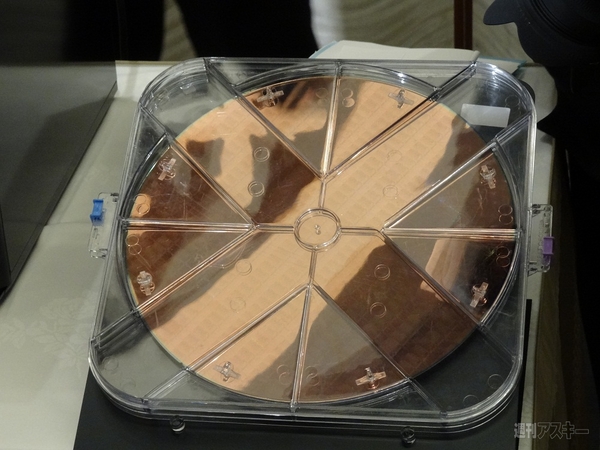

Ivy Bridgeのウェハー |
![]() |
---|

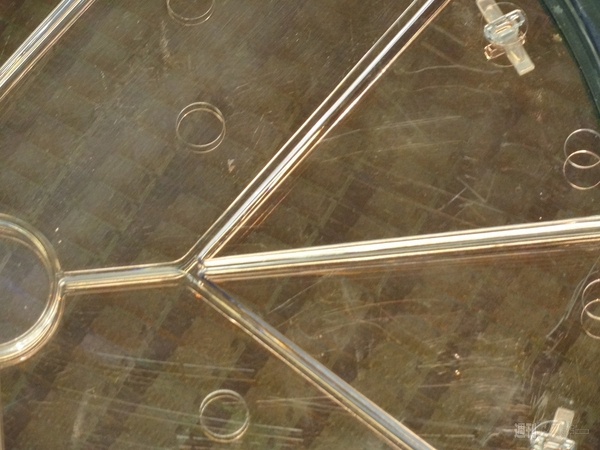

うっすらダイが見える |
![]() |
