別のビデオカードを使ってマザーボードを再検証

　マザーボードのPCIe×16スロットが壊れているかどうかも確認したかったので、画面出力OKというジャンクのビデオカードを入手してきました。AMD Radeon HD 7850を搭載したもので、クーラーが汚れて壊れているものですが、まだ動きます。

　これをPCIe×16スロットに挿してみると、問題なく起動。画面も出力されました。GPU-Zで情報を見ると、こちらはメモリー情報も正確に出ますし、動作クロック、拡張機能の情報もしっかり取得できていました。ただし、Bus InterfaceはPCIe×4のまま。これは、どうもマザーボード側の問題のようです。

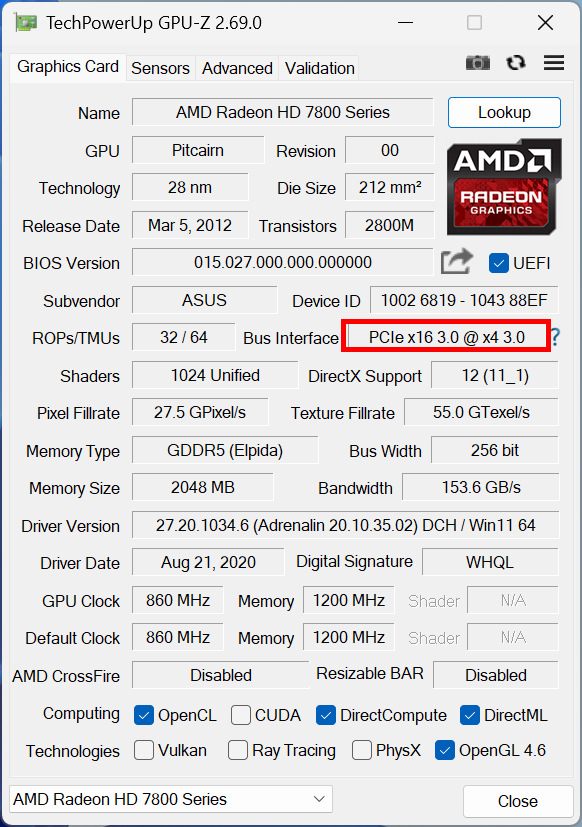

ジャンクでも動作するビデオカードなら、GPU-Zでまともに情報が取得できます

　ここで、PCIeに関してザックリ解説しておきましょう。PCIeはバス幅を変更可能なインターフェースとして設計されており、同時に使用するレーン数（通信を束ねる数）を×1、×4、×8、×16と変更できるようになっています。多くのレーン数を束ねれば、バス幅が広くなるわけです。

　どれだけレーン数を束ねるかは、「PRSNT2#」という信号ピンをどこで検出するかで決まります。この信号ピンはレーン0、レーン3、レーン7、レーン15のスグ後ろにそれぞれ用意されており、これを調べることで、いくつレーン数を束ねるかが分かるわけです。

　例えば、PCIe×4のカードであればレーン3の後ろにPRSNT2#があり、それ以降は信号がありません。これにより、スロット側からPCIe×4のカードなんだなと分かるわけです。逆に、スロット側がPCIe×4の場合は、レーン3を超えた信号ピンを調べにいけません。そのため、いくらカード側がPCIe×16に対応していても、認識できるPRSNT2#の位置はレーン3の後ろまで。これにより、カードがPCIe×4として動作することになります。

　ちょっと分かりにくいので、簡単な実験をしてみましょう。PCIe×1のPRSNT2#は、17番ピンに用意されています。通常、PCIe×1のカードは18番ピンのGNDまで含みますので、19番ピン以降をテープで覆って認識できないようにしてしまえば、このカードはPCIe×1で動作するわけです。

　実際GPU-Zでも確認してみましたが、PCIe×1になっていますね。

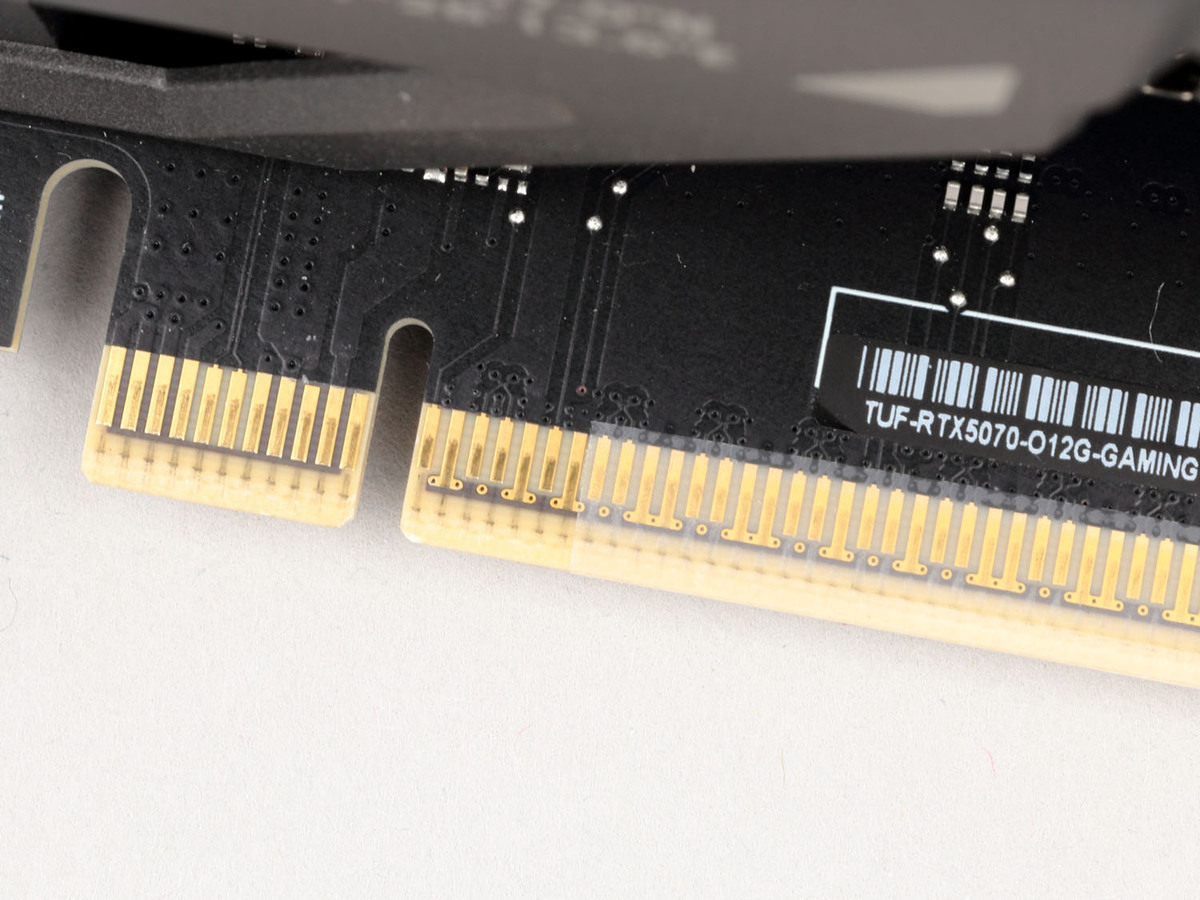

少し見づらいですが、ビデオカードの19番ピン以降をテープで隠したところ

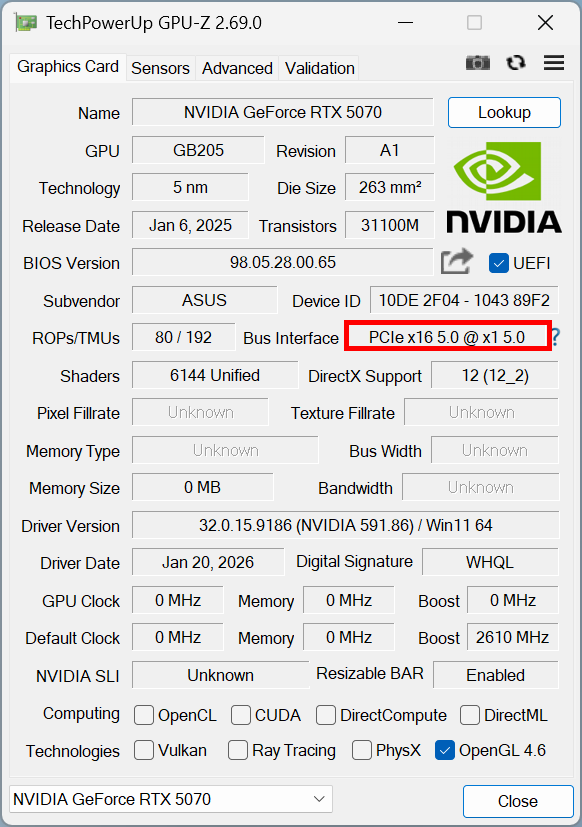

GPU-Zで確認すると、ちゃんとPCIe×1になっていました

　さて、この挙動を踏まえると、テスト用に用意したAMD Radeon HD 7850がPCIe×4でしか動作していないというのは、PCIe×8のPRSNT2#が認識できない状況にある、ということになります。

　マザーボードのPCIe×16スロットは、指で押してわかっている通りガバガバ。つまり、ここで接触不良が起こり、PCIe×4としてしか認識していないと考えられるわけです。つまり、このガバガバ部分を何らかの方法で押してやれば、PCIe×8やPCIe×16で動く可能性があります。

　ということで、試しに2つのクランプを使って押し付けてみました。支えにしているのは、結構丈夫に固定されているM.2用SSDのヒートシンクです。あまり強く力を加えると壊れてしまいそうなので、気持ち押し付ける感じです。

　これでビデオカードを挿したところ、なんとPCIe×8に変化。やはり、スロットが割れて接触不良になっているのが問題だったようです。

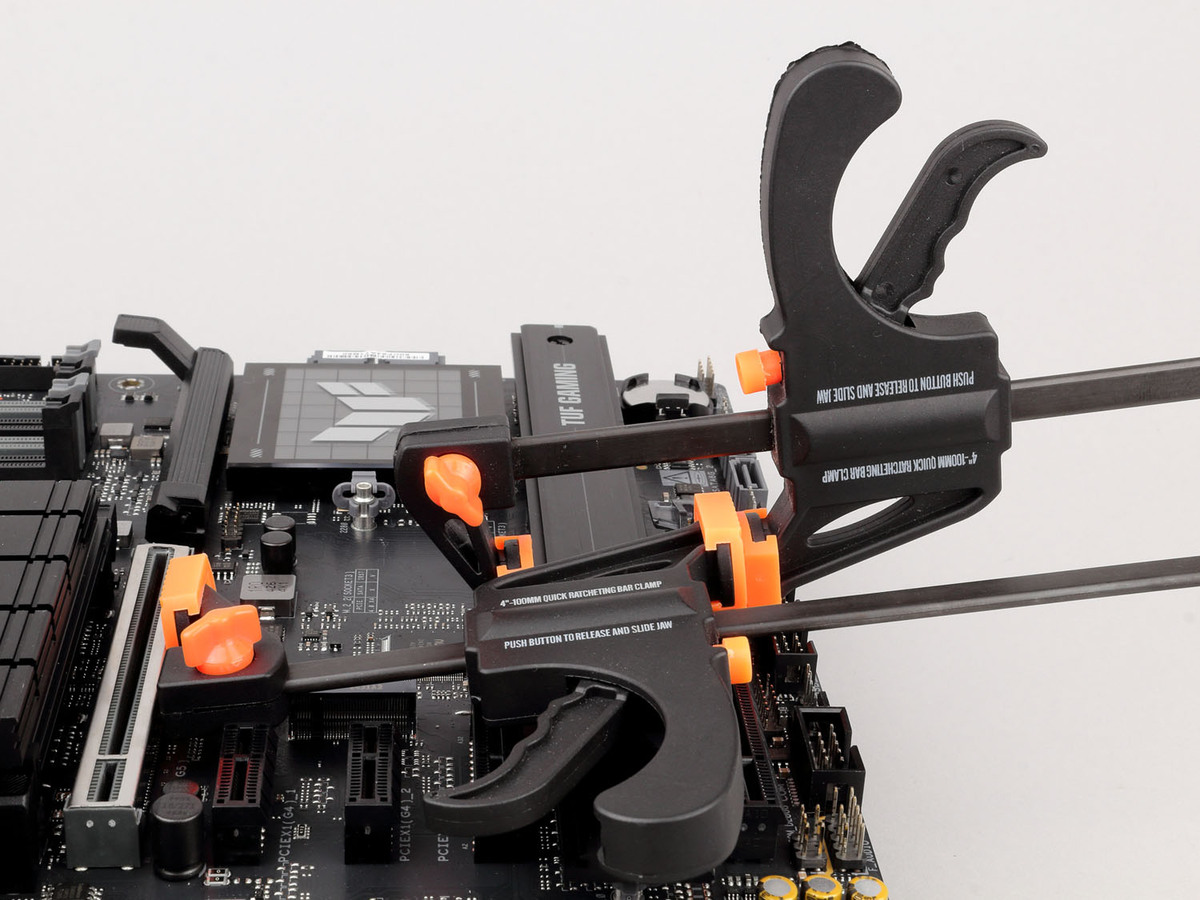

クランプを2本使って、側面から割れているPCIe×16スロットを押してみました

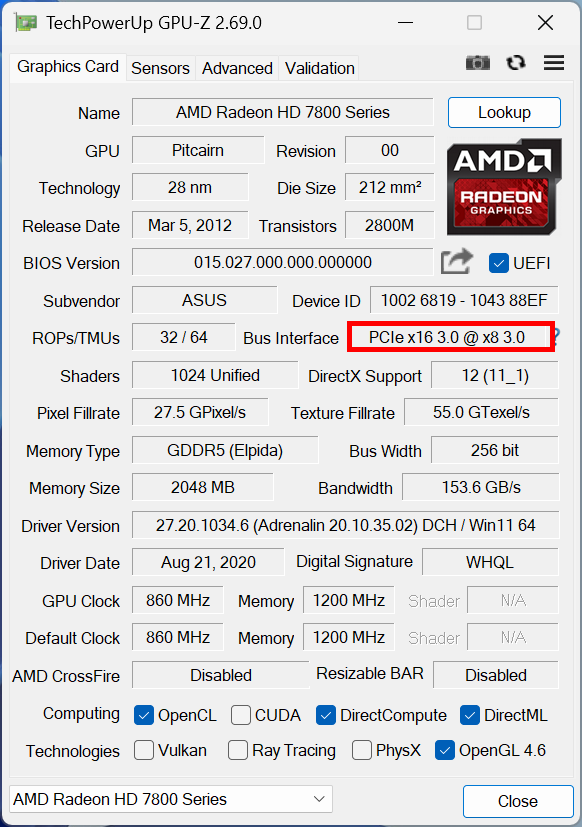

押し付けた状態で試したところ、無事PCIe×8に！

　ただし、押す場所を変えたり範囲を広くしたりと試してみましたが、PCIe×16にはなってくれません。AMD Radeon HD 7850の基板を見る限りは、ちゃんとPCIe×16まで配線されているのですが、実は内部でPCIe×8までしか使っていないというオチがあるかもしれません。
