机上ラボの完成！ 3万円台で「測定・発生・観測」が全部できるオシロスコープを試した

2026年01月19日 18時00分更新

文● 宮里圭介　編集●こーのス／ASCII

●1台3役！マルチメーターと信号発生器機能も使う

　マルチメーター（テスター）画面を表示するには、画面右下の「DM」とある部分をタッチします。

「DM」とある部分をタッチ。DMは、Digital Multimeterの略でしょうか

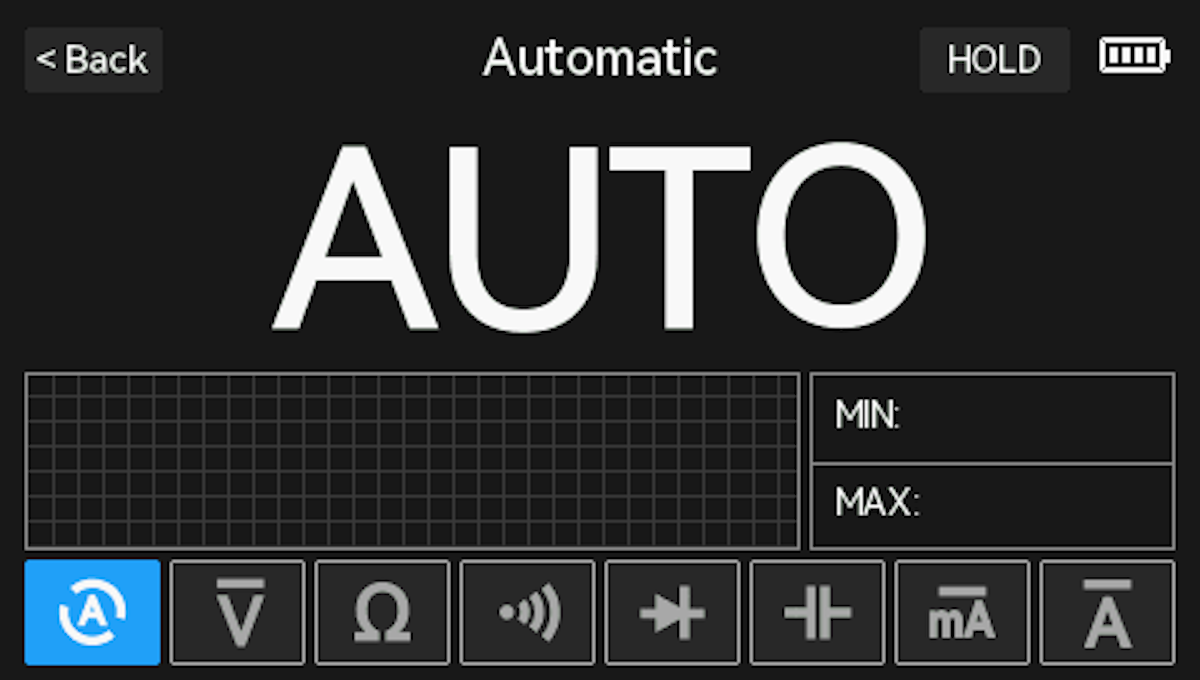

すると、マルチメーターの画面が大きく表示されます

　機能は左から、Auto、Voltage（電圧）、Resistance（抵抗）、On-off（導通チェック）、Diode（ダイオード）、Capacitance（静電容量）、Current mA（微小電流）、Current A（電流）の8つ。機能は画面のタッチで切り替えます。

　なお、電圧と電流に関しては、さらにタッチする（もしくは、Intensityダイヤルを押す）ことで、直流と交流とを切り替えられます。

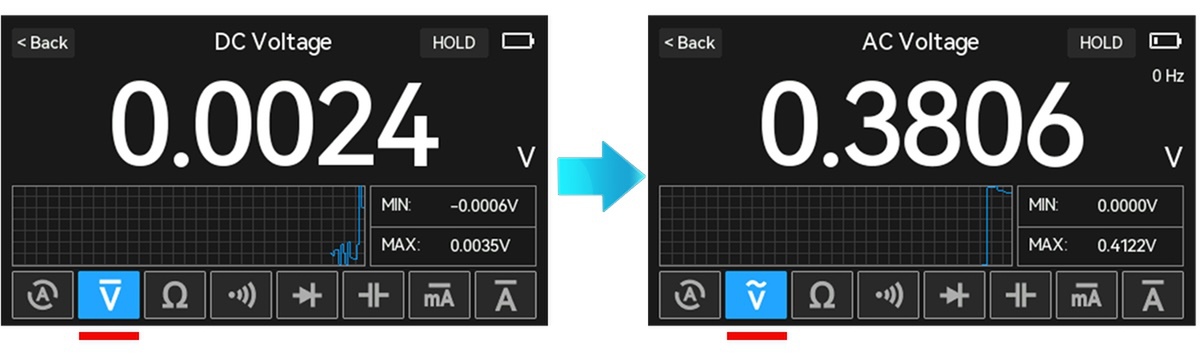

Voltageをタッチするたび、直流と交流が切り替わります

　マルチメーターによくある熱電対を使った温度計機能や、周波数・デューティー比計測機能などはありません。温度計についてはどうしようもありませんが、周波数・デューティー比計測はオシロスコープの方でできるので、困ることはないでしょう。

　マルチメーターからオシロスコープに戻りたいときは、左上の「Back」をタッチするだけ。面白いのは、マルチメーターの機能はそのまま使えるので、右下、DMの部分に小さく表示されます。

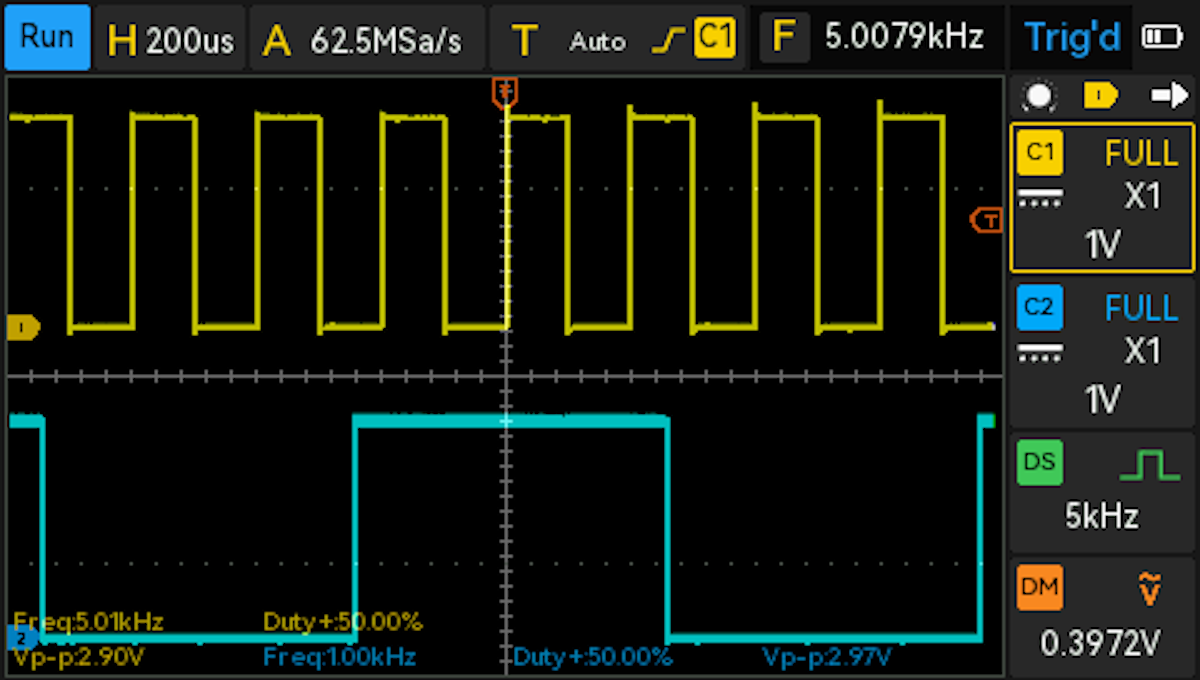

画面右下のDM部分で、小さくマルチメーターが表示されていました

　これは信号発生器機能も同じで、DMの上、DSの部分に表示されているのがわかるでしょうか。上の例だと、5kHzの矩形波が出ています。

　ちなみに、信号発生器の設定画面を表示するには、この「DS」部をタッチするか、「DDS」というボタンを押します。

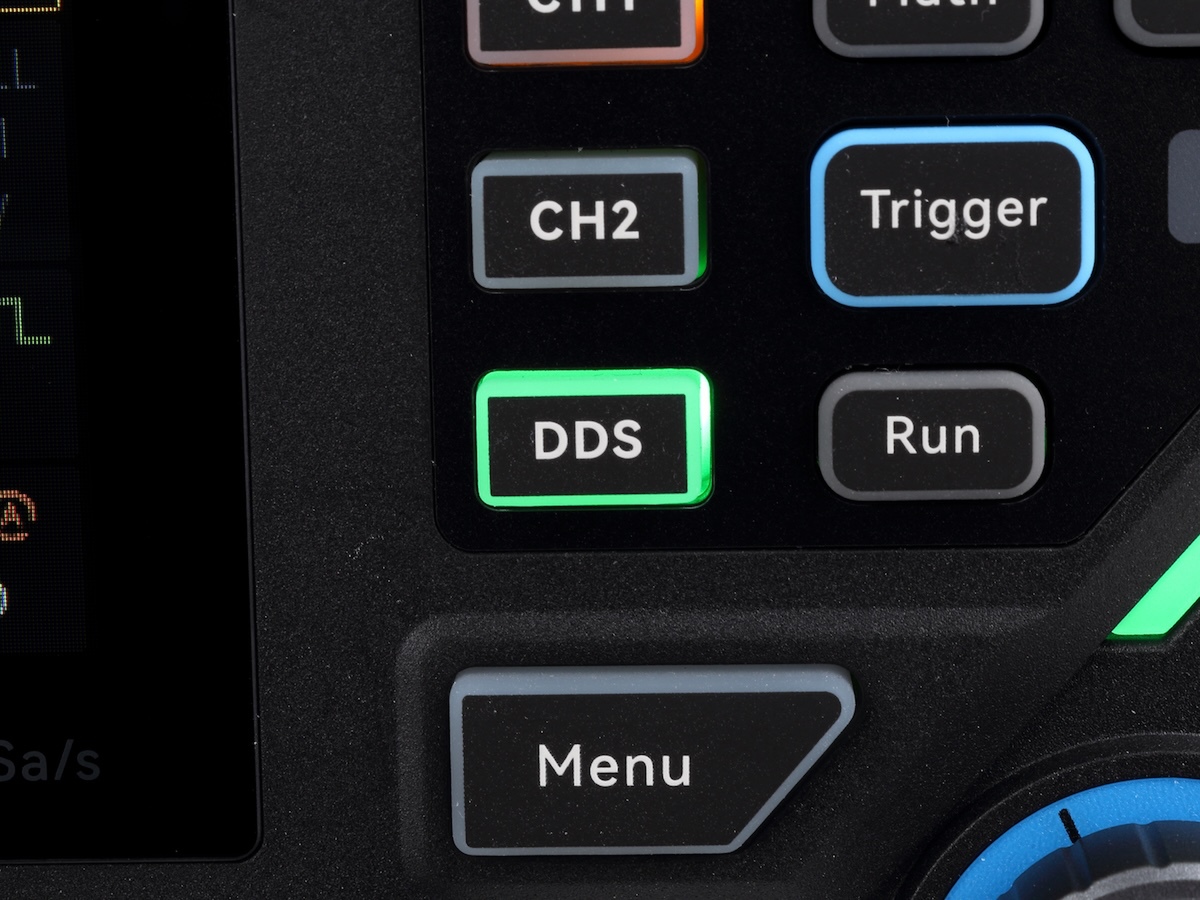

DSをタッチ、もしくはDDSボタンを押すことで、信号発生器の画面になります

　信号の波形は、Sine（サイン波）、Square（矩形波）、Ramp（三角波）、DC（定電圧）、Noisy（ランダム）、Half-Wave（半波整流）、Full-Wave（全波整流）、POS Stair（上り階段）、NEG Stair（下り階段）の9種類。周波数はSineで10MHz、それ以外は2MHzまで。振幅は0.1～3Vの間で設定できます。

どんな波形なのか表示してくれるのでわかりやすいです

　オシロスコープ、マルチメーター、信号発生器の3つの機能は切り替えて使うのではなく、同時に利用可能。これ1台で、テスト用の信号を生成しつつ、挙動をオシロスコープで確認、マルチメーターで回路をチェックする、といったことができます。

●USB-C対応で充電もデータ転送も簡単

　背面にあるUSB Type-Cからは、本体の充電が可能。以前紹介したFNIRSIの「DPOS350P」（関連記事：タブレット型のオシロスコープ、思った以上に操作感がいい！）は、なぜかUSB Type-CなのにQCの12V充電となっていましたが、2D15Pでは無事、USB PDに対応。最大12Vでの充電が可能となっていることが確認できました。

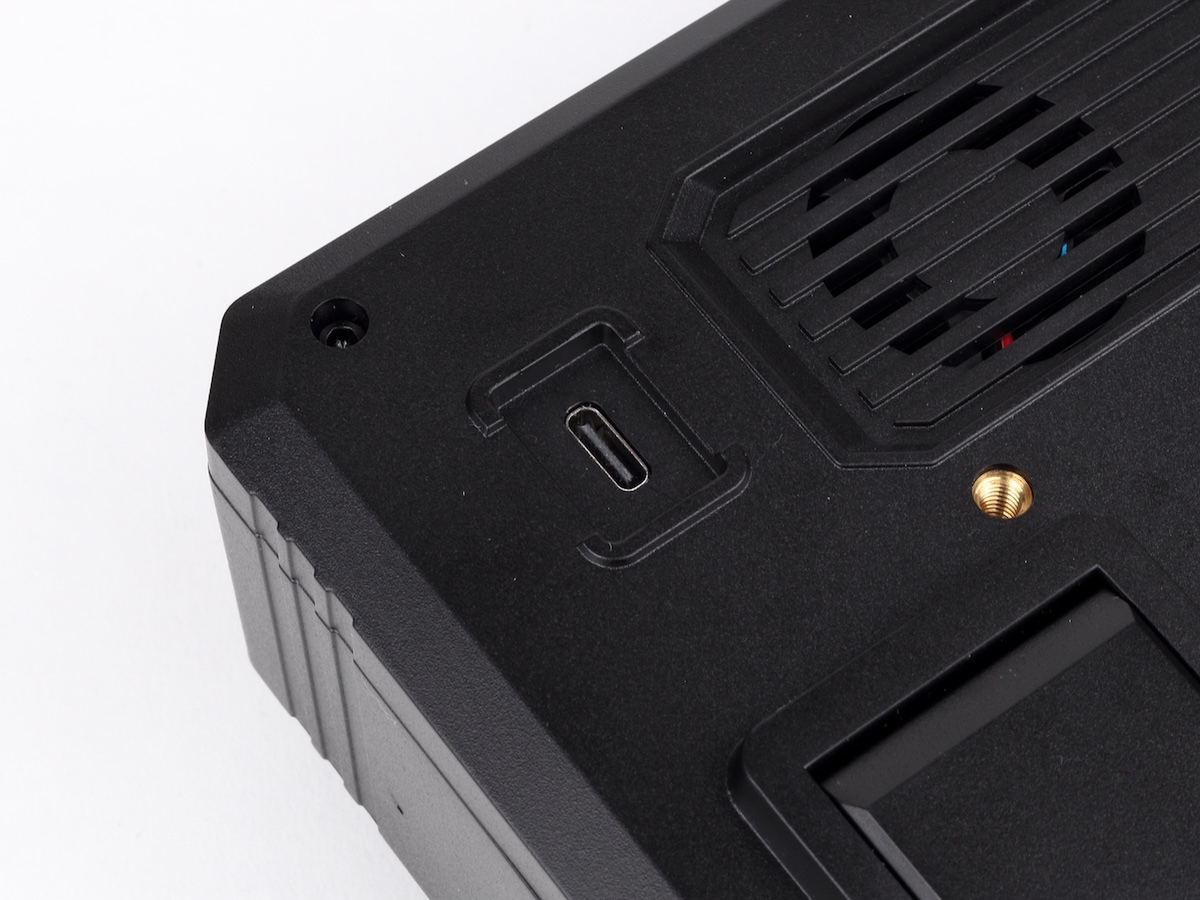

充電は背面のUSB Type-Cから。USB PDに対応しています

　このUSB Type-Cは充電だけでなく、PCとの接続にも利用可能。メニューから「USB Sharing」を「ON」にしてからPCと接続すると、リムーバブルメディアとして認識されます。これで、本体に保存した画面の画像をPCへと取り込むことや、新しいファームウェアの書き込みなどができます。

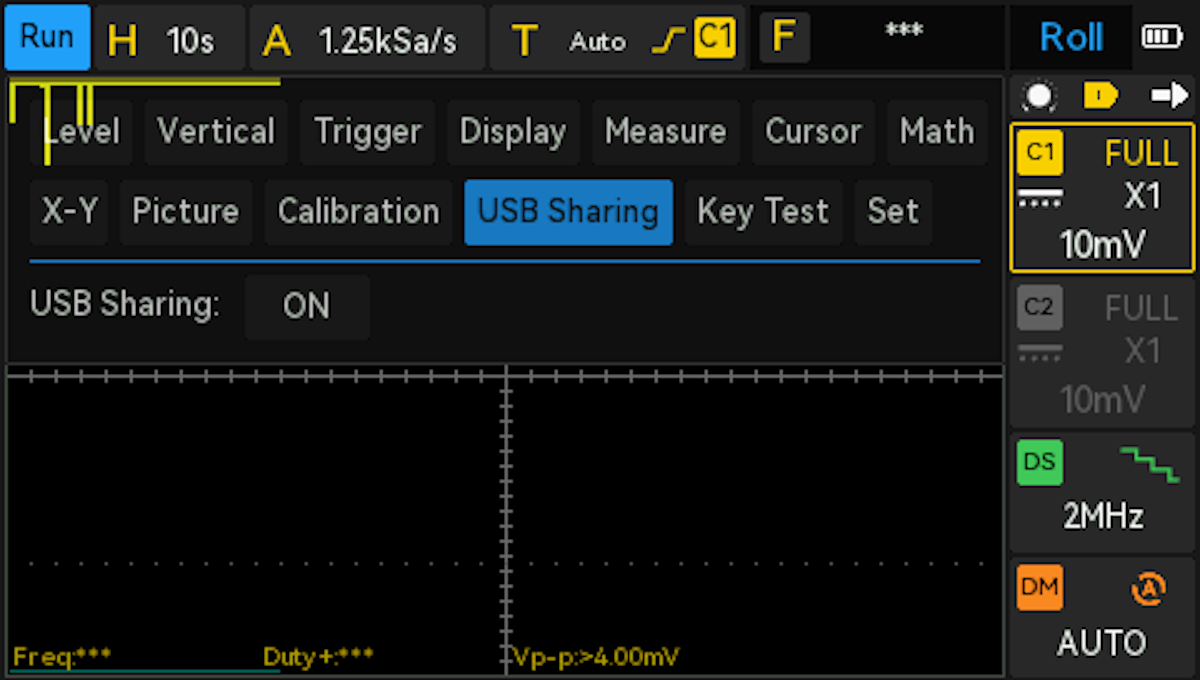

メニューからUSB Sharingを開き、「ON」にするだけと簡単

　全体的に感じたのは、タッチによる直観的な操作と、物理ボタン・ダイヤルによる素早く正確な操作を上手く融合しているな、ということ。価格は3万3999円とそれなりにしますが、この価格で100MHzの2chオシロスコープとマルチメーター、そして信号発生器が手に入ると考えれば悪くないでしょう。限られた工作スペースに置く計測器として、なかなか魅力的な1台だと感じました。

●お気に入りポイント●

・マルチメーター機能まで搭載

・物理ボタン＆ダイヤルで操作感アップ！

・そこそこ画面が大きく、それなりにコンパクト
