「そのType-C充電遅くない？」eMarkerも読める激安USBテスター「KWS-X1」があれば、遅さの原因がわかるかも【レビュー】

●プロトコルテストで対応機能のチェック

　プロトコルテストは、充電器の機能を試すのに向いている機能。USB PDやQC（Quick Charge）といった高速充電規格に対応しているかどうかが調べられるほか、実際に電圧を変化させて出力させるといったことが可能です。

　まずはUSB PD対応の充電器を用意し、KWS-X1を接続。Sinkモードをオンにしていると、起動するはずです。続いて、基本画面からBACKボタンを押してメニューを表示し、「2 Protocol」を選びます。

　まずは「Auto-Test」を試してみましょう。

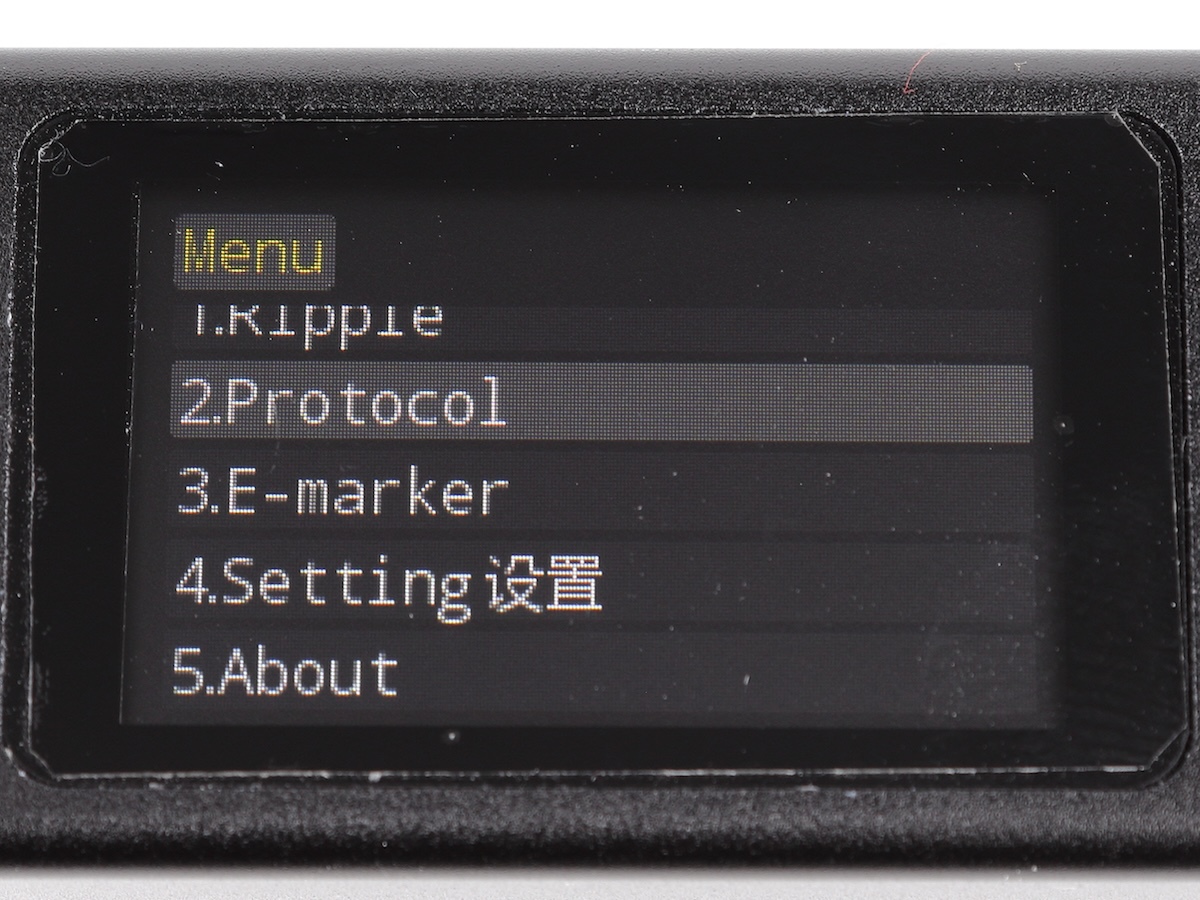

メニューで「2 Protocol」を選んでOKボタンを押します

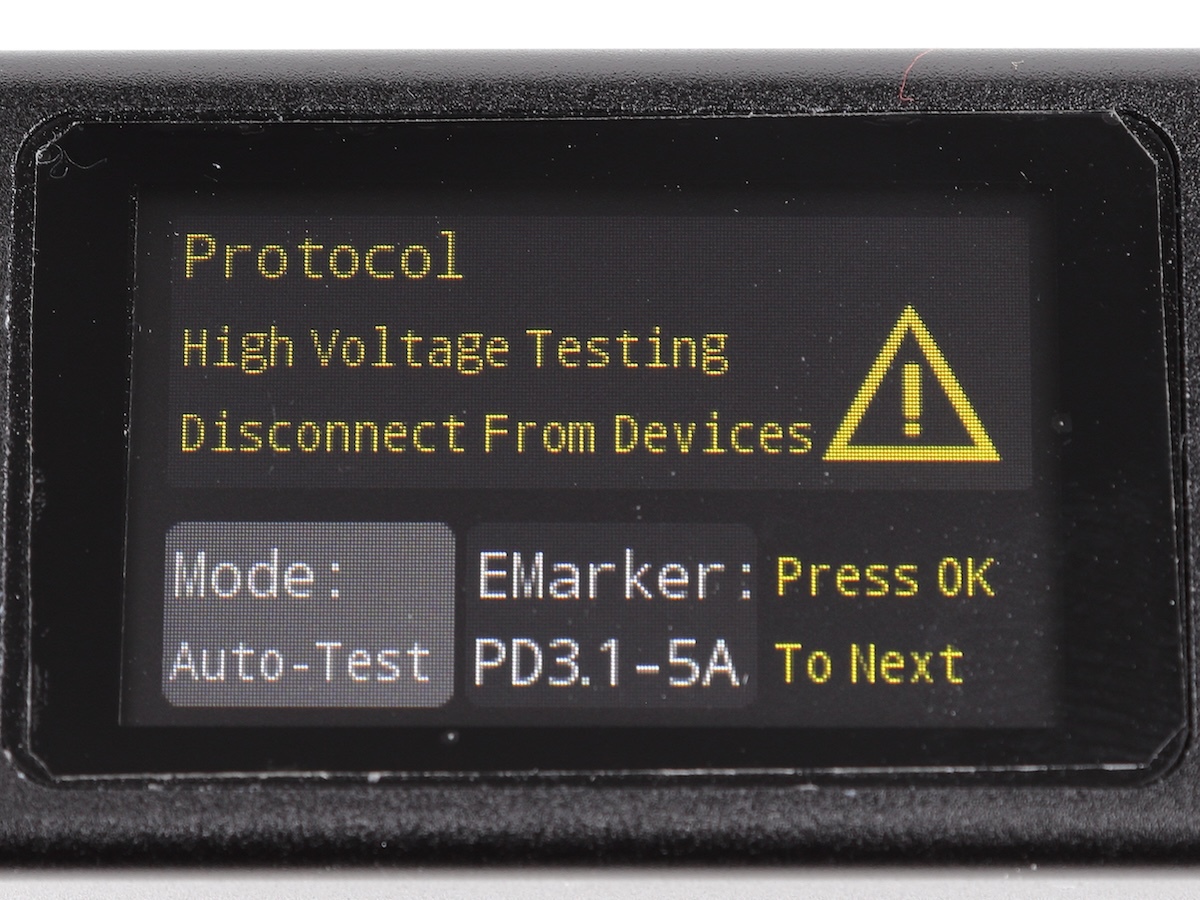

モードは「Auto-Test」、eMarkerは「PD3.1-5A」を選びます

　Auto-Testは、KWS-X1が対応している高速充電機能を片っ端から試してくれる機能。つまり、充電器がもつ機能を調べてくれるわけです。

　試しに、手元にあった140WのUSB PD対応充電器を見てみましょう。プロトコルテストの実行は、OKボタンの長押しです。

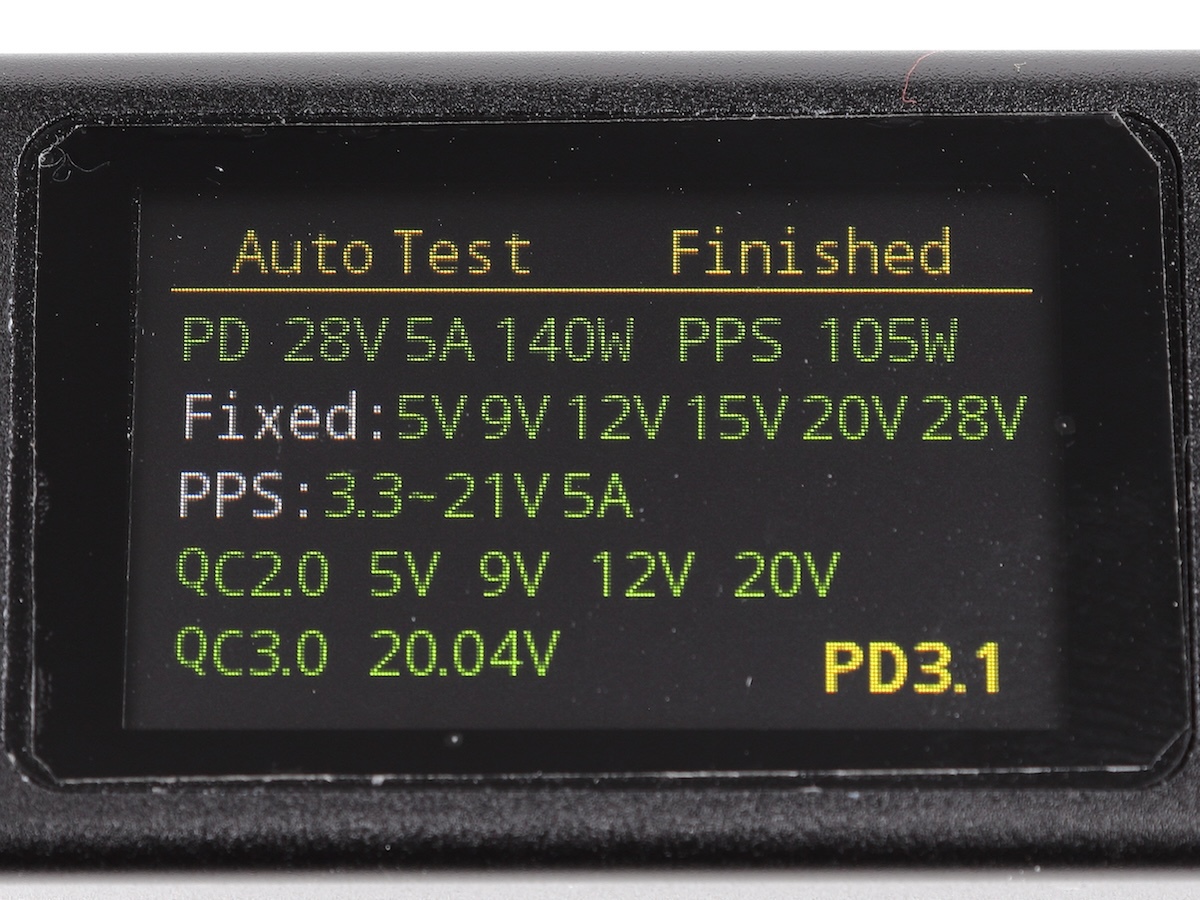

出力可能なモード情報となるPDO、QCへの対応情報などがわかります

　この画面から、PDは140Wまで対応で、PPSは105W対応、電圧は5／9／12／15／20／28V出力が可能、QCは2.0／3.0対応で20Vまで、といったことがわかります。

　続いて、Auto-PDを試してみましょう。

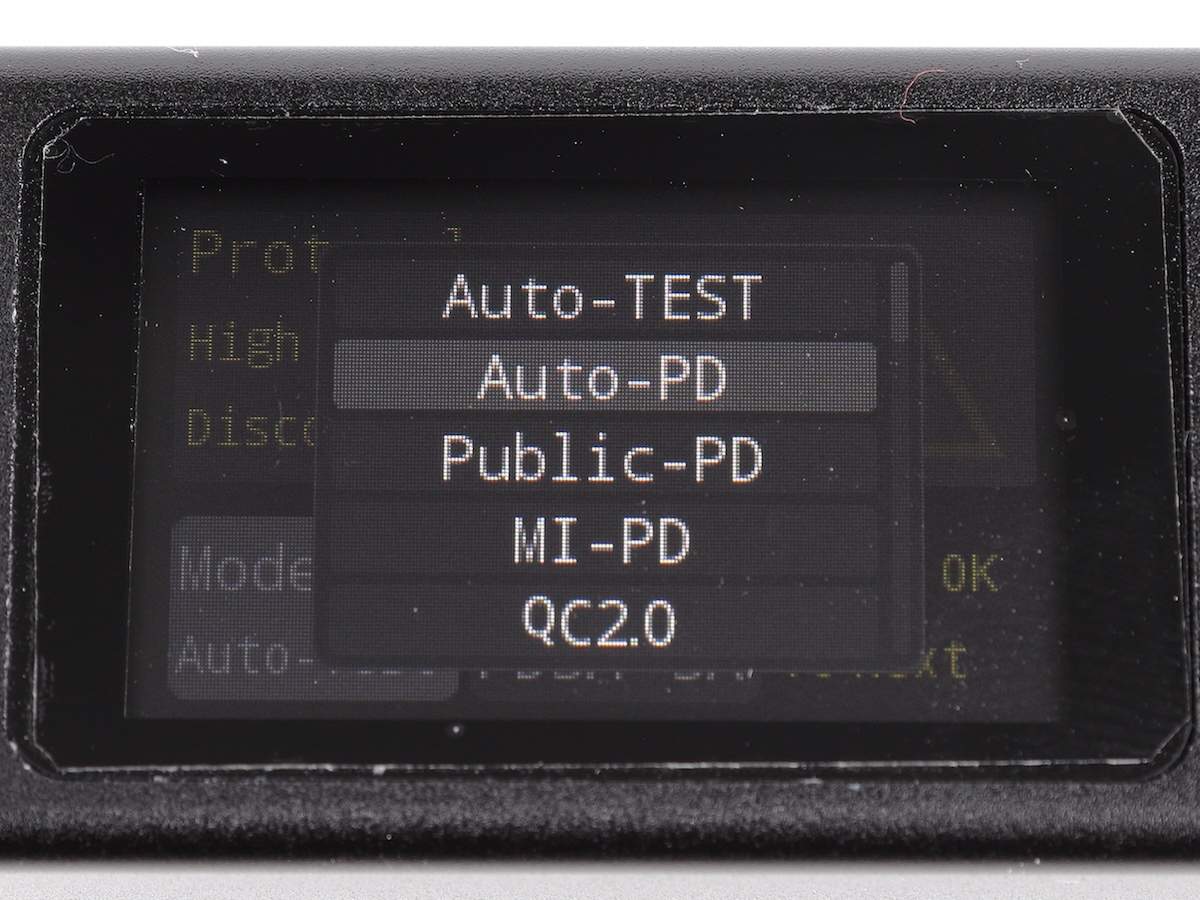

「Auto-Test」から「Auto-PD」へと変更し、OKボタン長押しで実行します

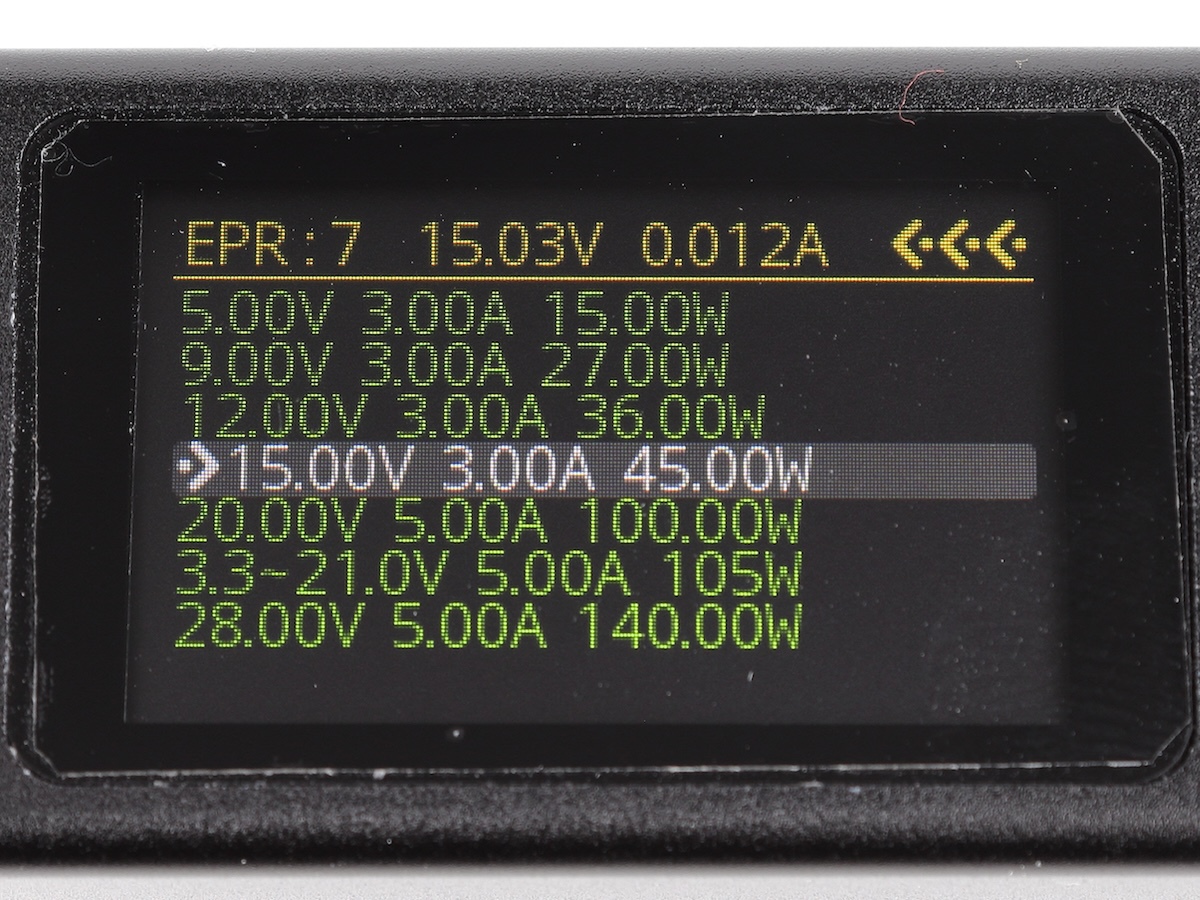

するとPDO一覧が表示されます。選んでOKボタンを押すと、電圧が変化

　PDO一覧が出たら◀▶ボタンで任意のPDOを選び、OKボタンを押します。すると、実際に出力電圧が変化するはずです。

　これをうまく活用すると、任意の電圧を出力するトリガーデバイスとしても使えます。PD非対応なのにType-Cを電源端子として装備している激安ノートとか、そういったものへの給電もできるようになるわけです。

　ただし、想定外の電圧を無理やり供給することができるため、操作を間違えると、接続したデバイスが壊れる可能性もあるので注意しましょう。

　なお、今回はUSB充電器に直接KWS-X1を接続しましたが、USB Type-Cケーブルで接続しても同じようにテストできます。ただし、60Wまでのケーブルを使ってしまうと、いくら140Wの充電器を接続しても、60Wだと認識されるので注意しましょう。
