最高かよ！ USBのケーブルやポートの正体を暴ける「USB CABLE CHECKER3」

●実ケーブル＆実ポートでチェックしてみる！

　機能を説明されるよりも、実際、どんな表示になるのか実例を見る方が早いと思うので、手持ちのケーブルやデバイスをいくつか見てみましょう。

【ケーブル編】

　USBケーブルの情報は基本的に前モデルとほぼ同じものに加え、USB Type-Cケーブルに内蔵された60Wを超える電力供給が可能なケーブルに内蔵されたICチップ「eMarker」の内容を詳細表示できる、というものになっています。そのため、情報は2つの画面ですべて表示されます。

　手元にあったケーブルの中では、最も高速で対応ワット数も大きかった「240W対応のUSB4ケーブル」を見てみましょう。

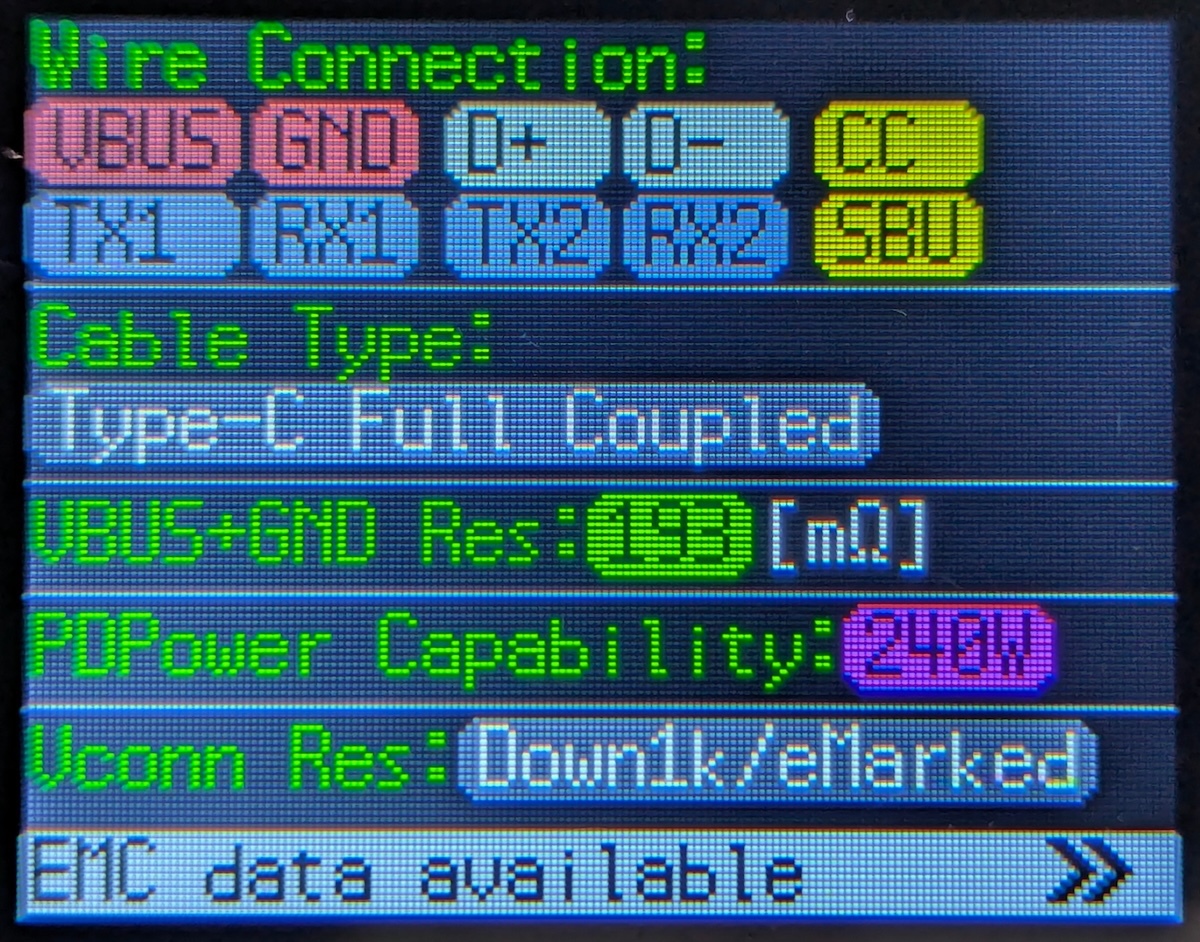

1つ目の画面では、結線状態や抵抗値、対応ワット数などを確認できます

2つ目の画面は、eMarkerの内容。最大50V/5A、USB4 Gen3対応とわかります

　特に気になるのは、抵抗値と対応ワット数。このケーブルは240Wと高いだけに、抵抗値が193mΩとそこそこ低くなっていました。

　続いて、「100W対応のUSB 2.0ケーブル」を見てみましょう。実はこのケーブル、アリエクスプレスで購入した、100W対応だという製品。しかし、チェッカーによってeMarkerが見つかったり見つからなかったりする、だいぶ怪しいケーブルです。

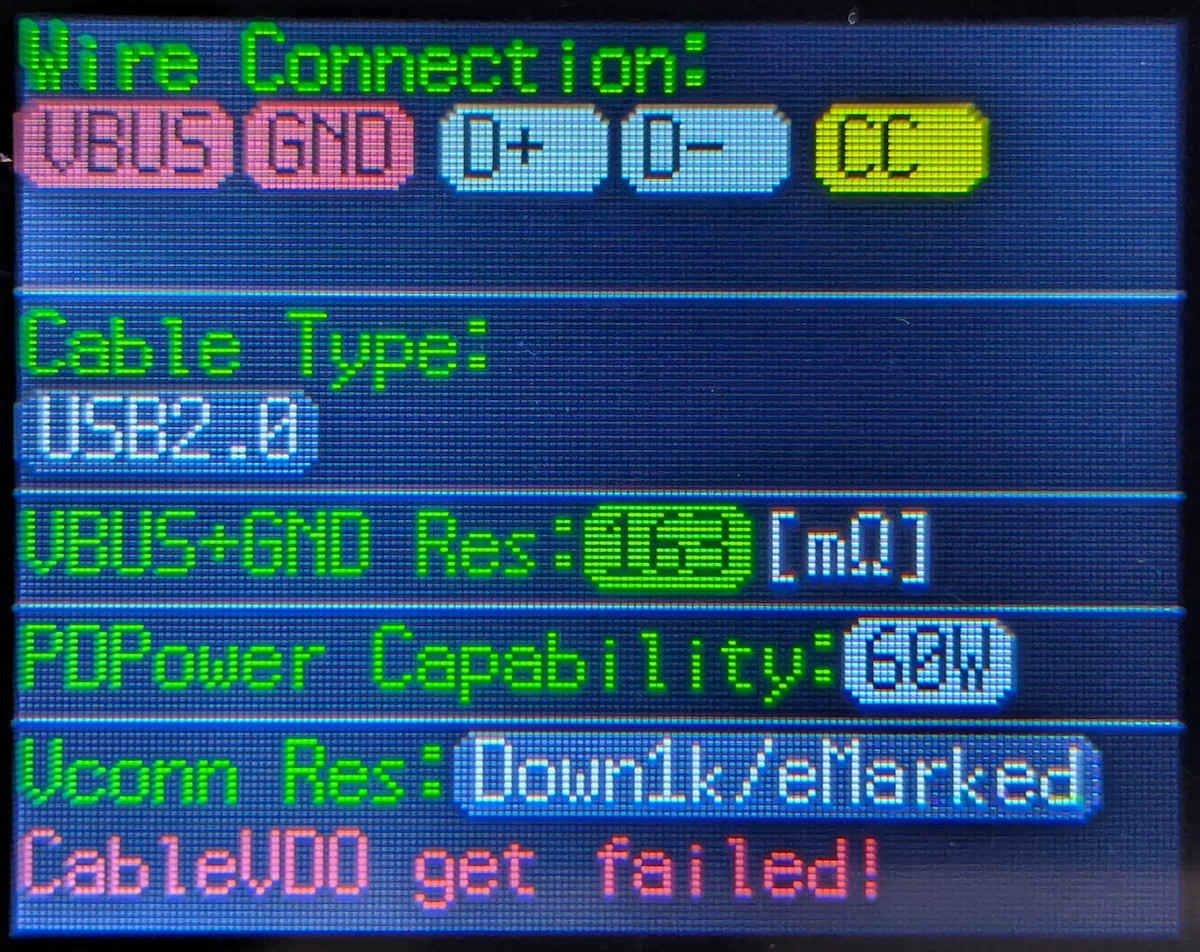

抵抗値は低いものの、電力は60Wまでとなっています

　一応eMarkerは存在するようですが、読み出しに失敗しています。たまたまeMarkerが壊れている個体なのか、それとも、元々そういう製品なのかは不明ですが、少なくともこのケーブルは、100Wとはいえないですね。こういうこともわかるのが、USB CABLE CHECKER3のいいところです。

　もうひとつ、怪しい激安デバイスに付属していた「Type-A／Cの充電ケーブル」も見てみましょう。

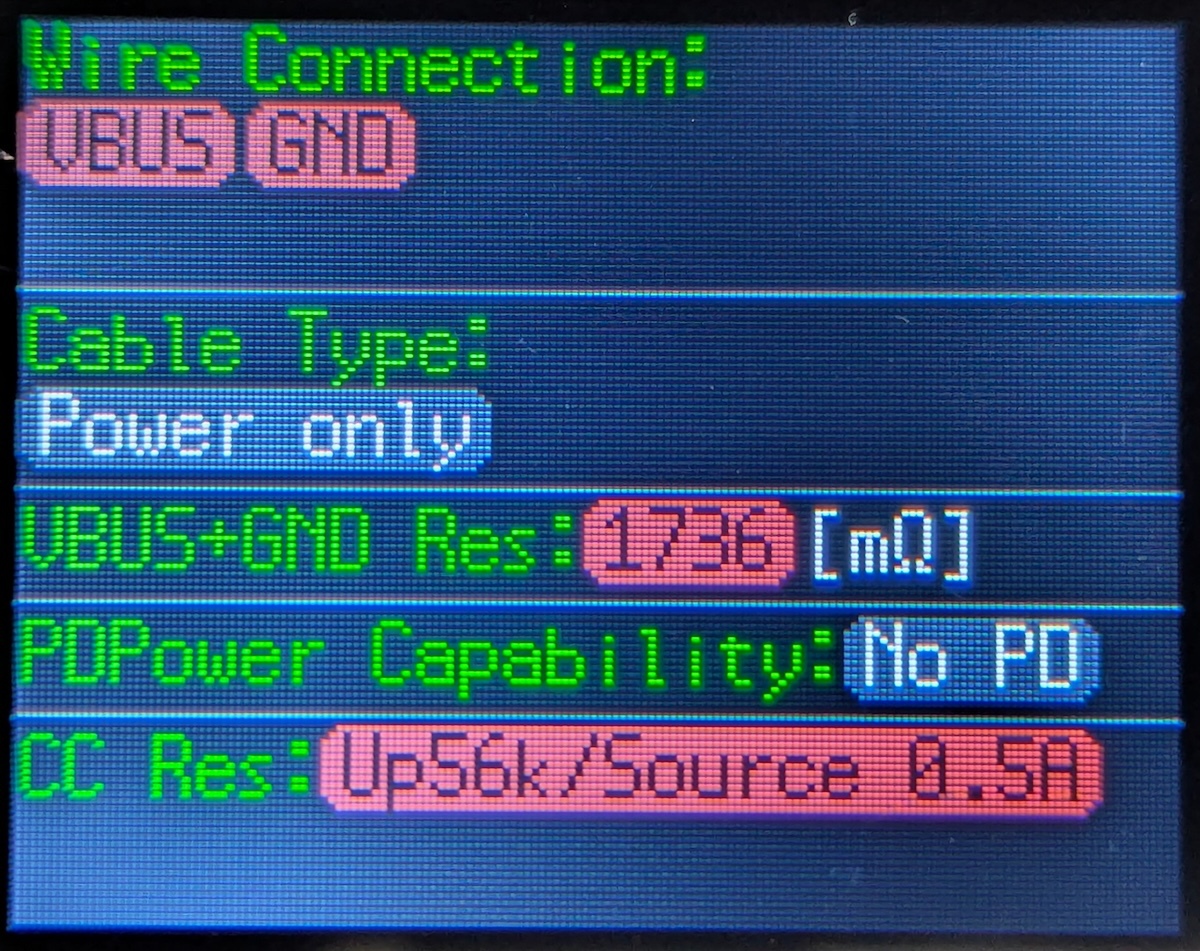

56kΩのプルアップ抵抗入りの、5V充電ケーブル

　信号線の結線はなく、VBUSとGND、そしてプルアップ抵抗のみの潔いケーブルです。5V充電用ケーブルとしてはよくあるものですが、気になったのは抵抗値の高さ。30cmくらいの長さしかないのに、1mのケーブルと比べ、抵抗値が10倍くらいになっています。もちろん、電力が小さいので問題になるわけではないですが、ちょっと使いたくないです。
