第840回

Avicena Techが最新MicroLED光チップレット技術を公開！ 2027年製品化に向けた新たな光インターコネクト戦略

2025年09月08日 12時00分更新

文● 大原雄介（http://www.yusuke-ohara.com/）　編集●北村／ASCII

　連載820回で、ISSCC 2025のフォーラムにおけるミシガン大学のEhsan Afshari教授が発表した、MicroLEDを利用したチップレット間接続の話をご紹介した。この時の内容はまだ研究レベルだったのだが、MicroLEDベースのチップレットの製品化を目指しているのがAvicena Techである。

　そのAvicena、Hot Interconnectsではダイアモンド・スポンサーとなり、スポンサー枠で同社のChris Pfistner博士(VP, Sales&Marketing)が"Paradigm Shift in AI Scale Up Clusters using microLED based Interconnects"という短い講演を行ない、次いでテクニカルセッションでは同社創業者兼CTOのBardia Pezeshki博士が"Micro-LED data interconnect for scale-up networks with record energy efficiency"という講演を行なっている。そこでお二人の講演の内容をまとめて説明したい。

　なお、Afshari教授は別にAvicena Techに参加しているわけではないが、2020年1月から2021年7月までの期間に"Low Power TIA and Drivers for Optical Interconnect"という研究でAvicena Techから助成金を受けており、まったく無関係でもない(おそらくこれが理由で、スライドの一部が被っている)。

スケールアップは、高効率・高密度・低コストを実現しつつ
10mほどの到達距離と低いBERを同時に実現できないといけない

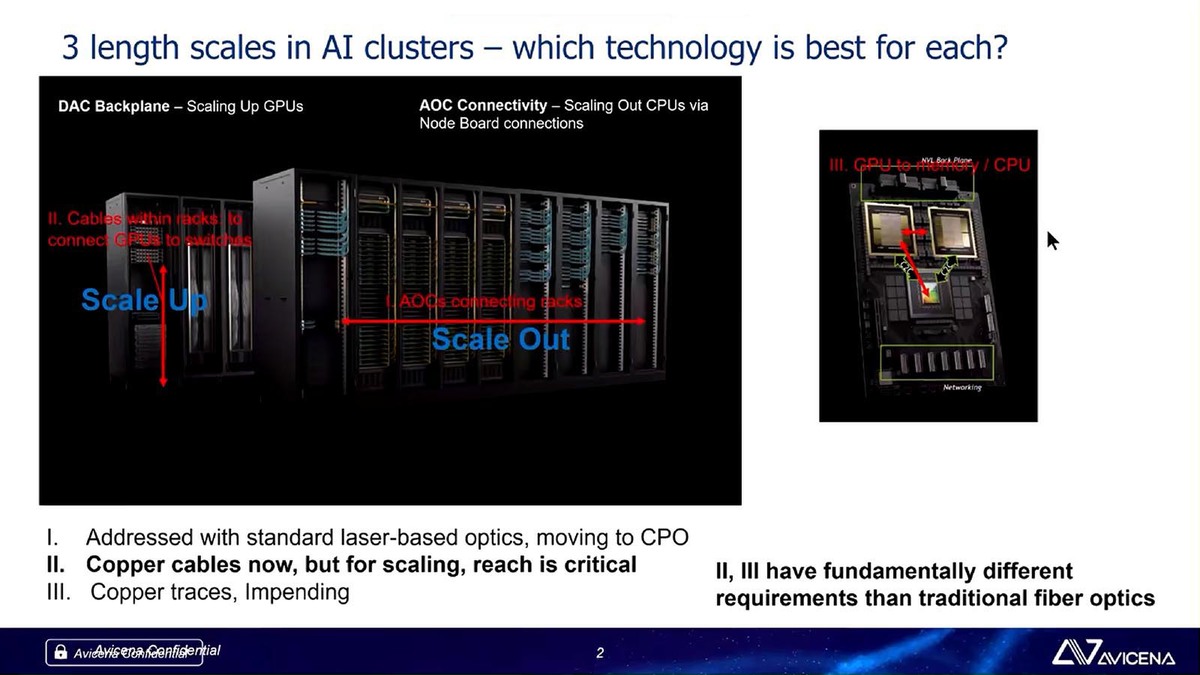

　AIサーバーに代表されるシステムではネットワークの帯域が不足しているという話は、Avicena以外でも散々されているので省くとして、同社からするとこのネットワークはスケールアウト/スケールアップ、それとGPU to Memory/CPUの3種類で分けて考える必要があるとしている。

一番光化が容易なのはスケールアウトで、そこはCPO(Co-Packaged Optics)に代表されるもので済むが、問題はスケールアップやボード内の接続であるとする

　この中で同社が注目しているのはスケールアップの市場で、ここだけで60億ドルのTAM(Total Available Market)があるとしている。

スケールアップの要件。加えるなら、レイテンシーも結構な問題になるかと思われる。ただレイテンシーは配線距離に依存する(ラフに言って、光ファイバー1mあたり5nsほどの伝達時間がかかる)から、数値目標に入れにくいという事情もあるのだろう

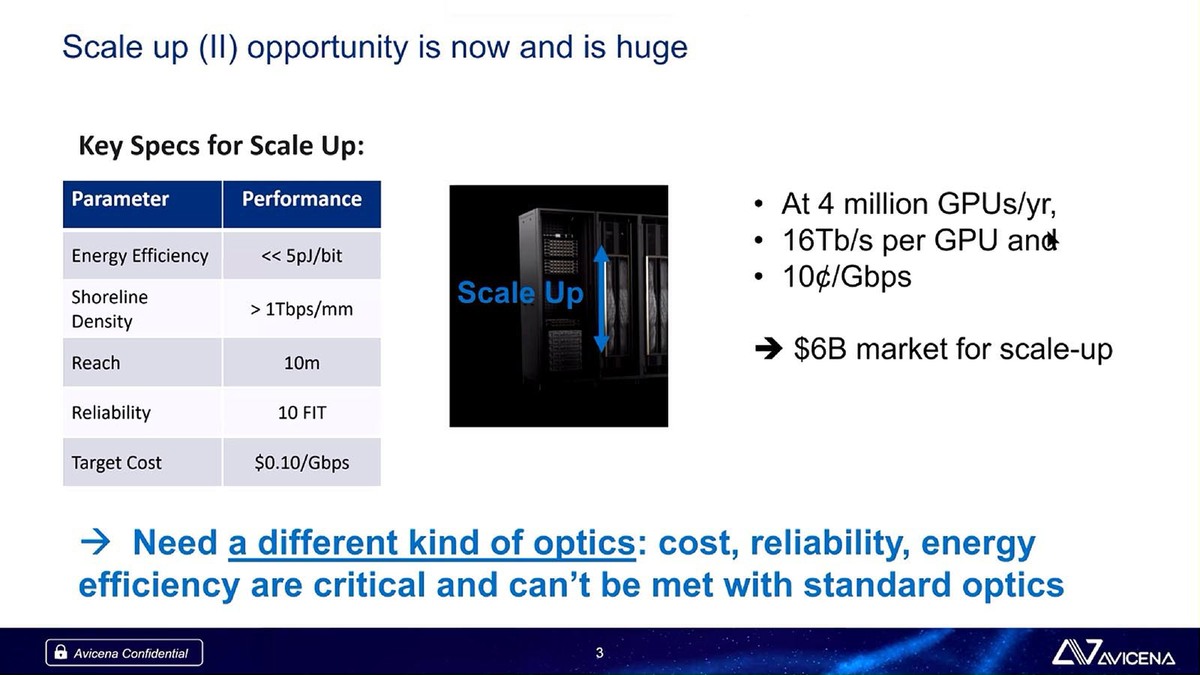

　ただしこのスケールアップに要求されるスペックは上の画像の左表に示されるように、高効率・高密度・低コストを実現しつつ、それでいて10mほどの到達距離と低いBER(10FIT＝BERが10×10^-8)を同時に実現できないといけないとする。これを実現するのには従来とは異なるなにか別のものが必要、というわけだ。

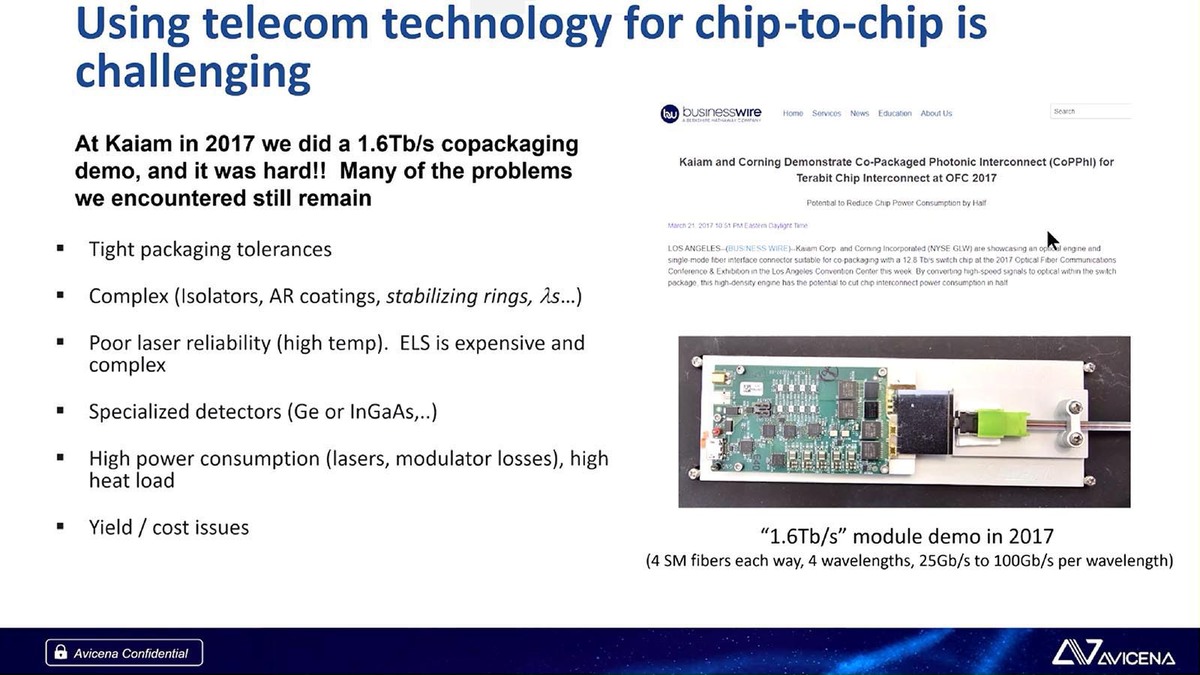

　Pezeshki博士がAvicena Techの前に創業した会社がKaiam Corporationであり、2017年のOFCではCorningと組んで1.6Tbpsのチップ間インターコネクトの動作デモを行なっている。しかし、ここにもあるように技術的に困難な課題がいくつもあった。

FAU(右下写真の、黄緑のカバーがかかった部分)と基板の間に挟まる黒いモジュールがEICとPICを組み合わせたものだろうと想像される。余談だがこの写真、Afshari教授の時にも出てきていた

　Kaiam自身は2009年に創業され、2013年にはスコットランドのGemfire Corpを買収してここでSiO(一酸化シリコン)ウェハーを利用した光学パッケージを製造したり、2017年にはCompound Photonics Groupのイングランドの製造拠点を買収したり(ただし同年8月にII-VI Corporationに再売却した)していたが、2018年にはそのスコットランドの製造拠点の生産能力を埋めるだけの注文が取れず、2019年には倒産している。おまけに倒産直前にはFinisarから特許侵害で訴えられるオマケつきである。
