48ノードが1ラックの定格
10ラック・480ノードで1つのグループを構成
そのGrace Hopperであるが、今回のJUPITER Boosterで使われたBullSequana X3000シリーズの場合は1つのキャリアボードに4つのGrace Hopperが載っており、これで1ノードを構成。ラックにはこのキャリアボードを2枚搭載する形で実装される。
ここからは"Evolution of the Sequana System Architecture"という2024年5月のスライドより。左のGC4 マザーボードというのがキャリアボードで、右下がブレードサーバの構造。2つのCG4が搭載されている
つまり1ブレードあたり8つのGrace Hopperが載る形だ。4つのGH200で1つのノードを構成するということなので、要するにシステムのノード数は2万3536÷4＝5884という計算になる。
これは"JUPITER Technical Overview"より。1つのGraceからは2本の200Gb/s InfiniBandが出るので、1ノードあたり8本。シャーシには2ノードが載るので、1本のシャーシから16本の200Gb/s Infinibandが出る形

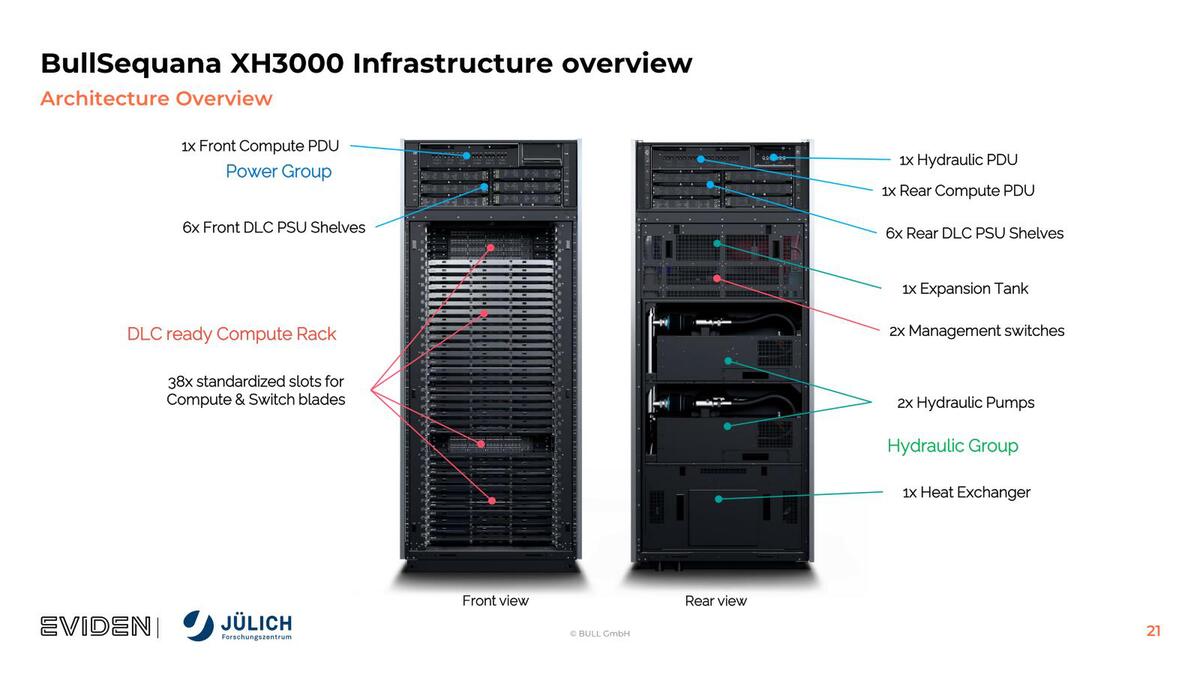

ラックそのものは、ご覧のように最大38個のブレードを格納可能だが、ブレードそのものは24枚、つまりノードとしては48ノードが1ラックの定格で、10ラック・480ノードで1つのグループを構成する。
実際にはこれ全部をGH200で埋めると電力供給と放熱容量的に足りないのだろう
そのグループ同士をDragonFly+で接続するというなかなか壮大な構成である。ちなみになぜ10ラック・480ノードで1つのグループを構成しているとわかるかというと、説明ビデオの中で、あるグループを簡単に置き換えできるモジュラー構造になっているという説明があったからで、この10ラックが1つのグループとしてまとめられているようだ。

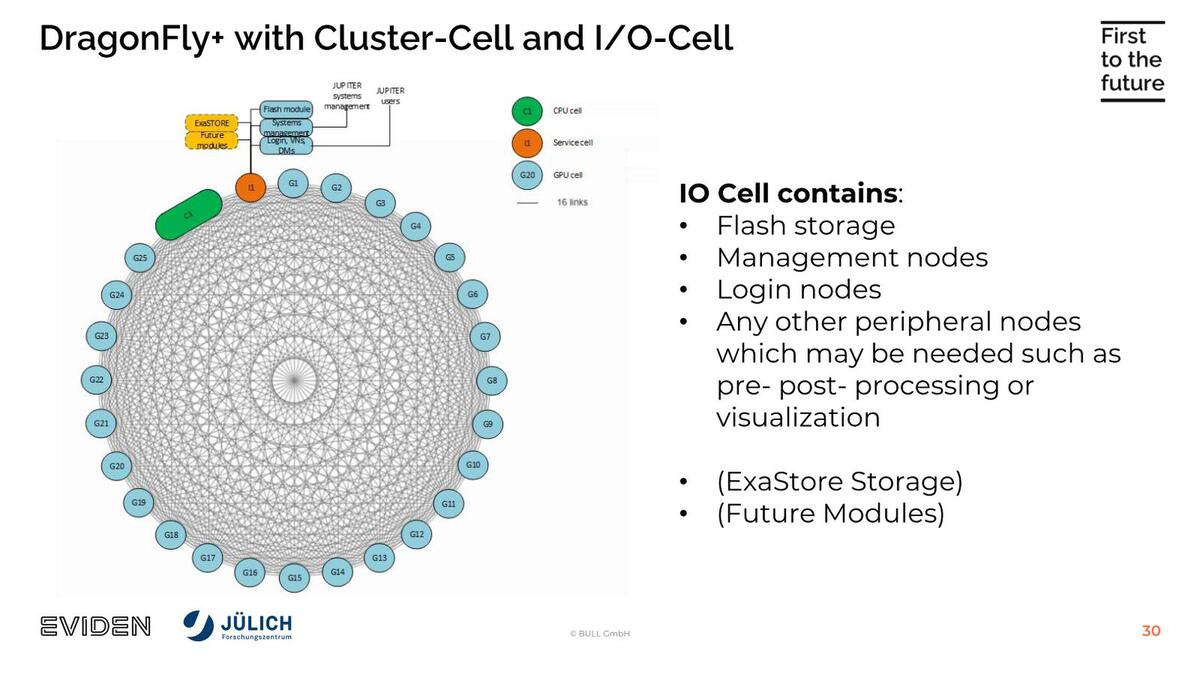

ネットワーク模式図。それぞれのクラスターと別のクラスターの間をPeer-to-Peerで接続する。接続はInfiniBand 200Gのままの模様
動画では、このグループを将来は量子コンピューターに置き換えることも可能、といった説明をしていた
ちなみにグループとは別の概念としてクラスターがあり、こちらはジョブを分散させる単位の模様だ。このクラスターは1300以上のノードから構成され、1つのクラスターの演算能力はFP64で5PFlopsを超える、という説明がある。
