抵抗器やコンデンサー、コイルなどの値を一瞬で表示！

"挟むだけ"で抵抗器やコンデンサーの値が測れる「LCR-ST1」を試してみた

　電子回路を組み立てるときに間違いやすいのが、抵抗器やコンデンサーなどの値です。ハンダ付けする際に、部品に書かれたカラーコードや数値を読み取って確認すればいいわけですが、桁を間違える……なんてことはよくあります。

　例えば抵抗器なら、黄紫赤金と並んでいれば4.7kΩ。しかし、赤をオレンジと見間違えてしまうと、47kΩと一桁変わってしまうわけです。

　またセラミックコンデンサーなら、103と書いてあれば10×10の3乗pF。つまり0.01μFですが、桁計算を間違え、0.1μFと勘違いすることは珍しくありません（たまにやります）。

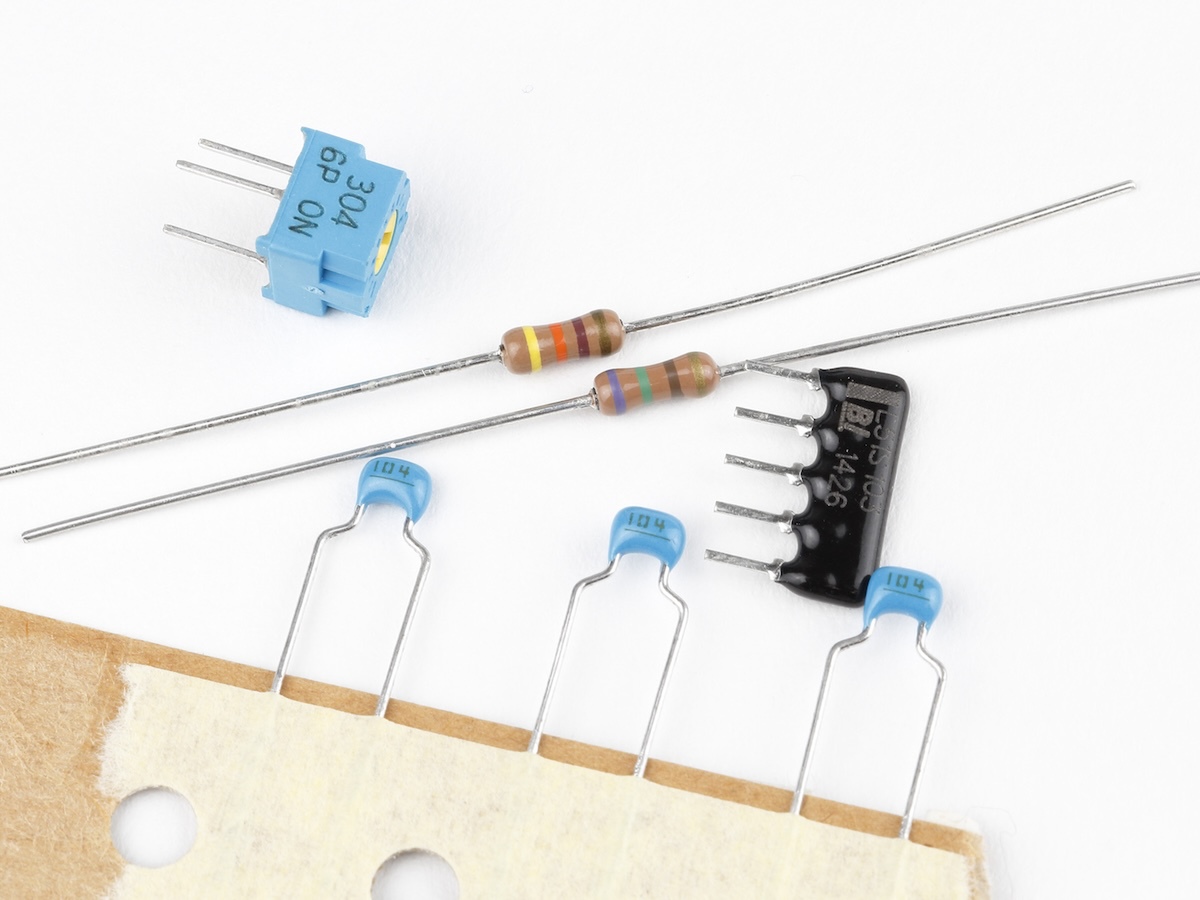

電子回路を作るときによく使う部品。数値、読み間違えますよね

　さらに困るのがチップ部品です。抵抗器の場合は3桁の数字で書いてあるとはいえ、文字が小さくて読み取るのが一苦労。ルーペがないと厳しいものも多数あります。

　コンデンサーになると数値すら書かれていないため、容量がわかりません。また、フェライトビーズとの違いも分かりにくく、正直、チップ部品単体では区別がつきません。

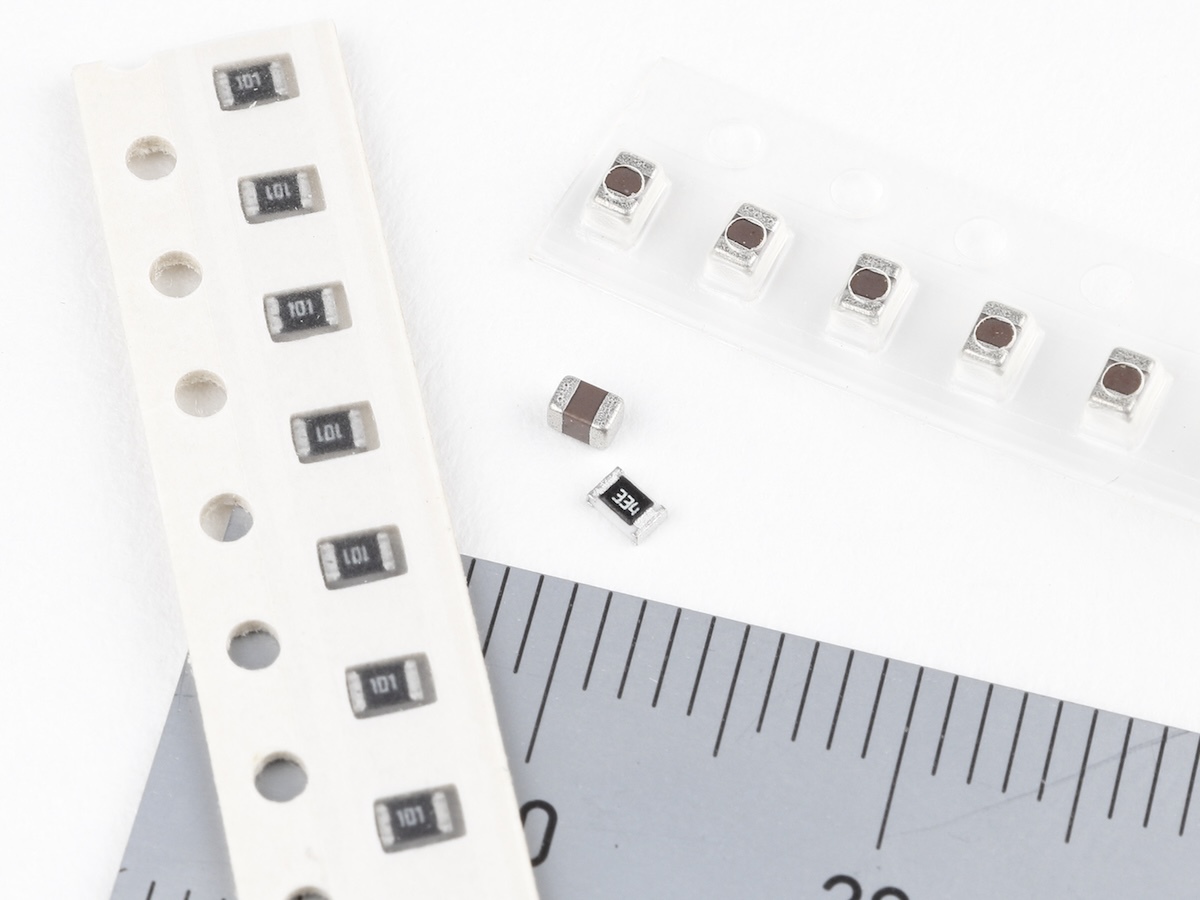

チップ部品は数字が読めなかったり、そもそも書かれていなかったりします

●では、どうやって調べるのか？

　こういった部品の値を調べるのに便利なのが、LCRメーターと呼ばれる機器。デジタルマルチメーターの機能として搭載されていることもあるので、普段から活用しているという人もいるでしょう。

　専用の機器では、ゼロプレッシャーソケットに挿し込む、もしくは、テスター棒を当てて調べるといったものが一般的。しかし、チップ部品の場合はゼロプレッシャーソケットだと直接測れませんし、テスター棒を当てるのも結構大変です。

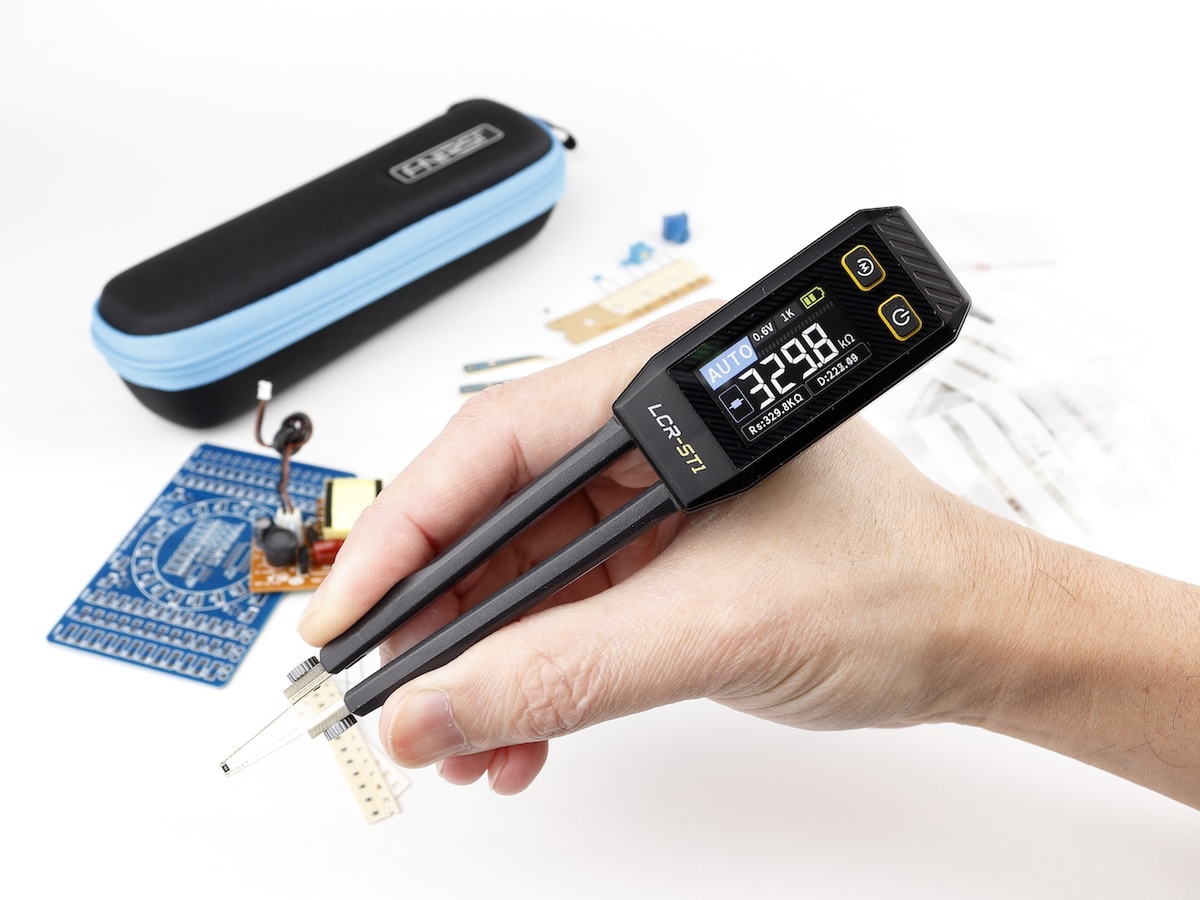

　このチップ部品の値を調べるのに便利なのが、今回紹介するFNIRSIの「LCR-ST1」（Amazon価格 5599円）です。どこが便利なのかというと、プローブが一体化されたピンセット型となっている点。そうです、チップ部品を挟むだけで、値が測れるのです！

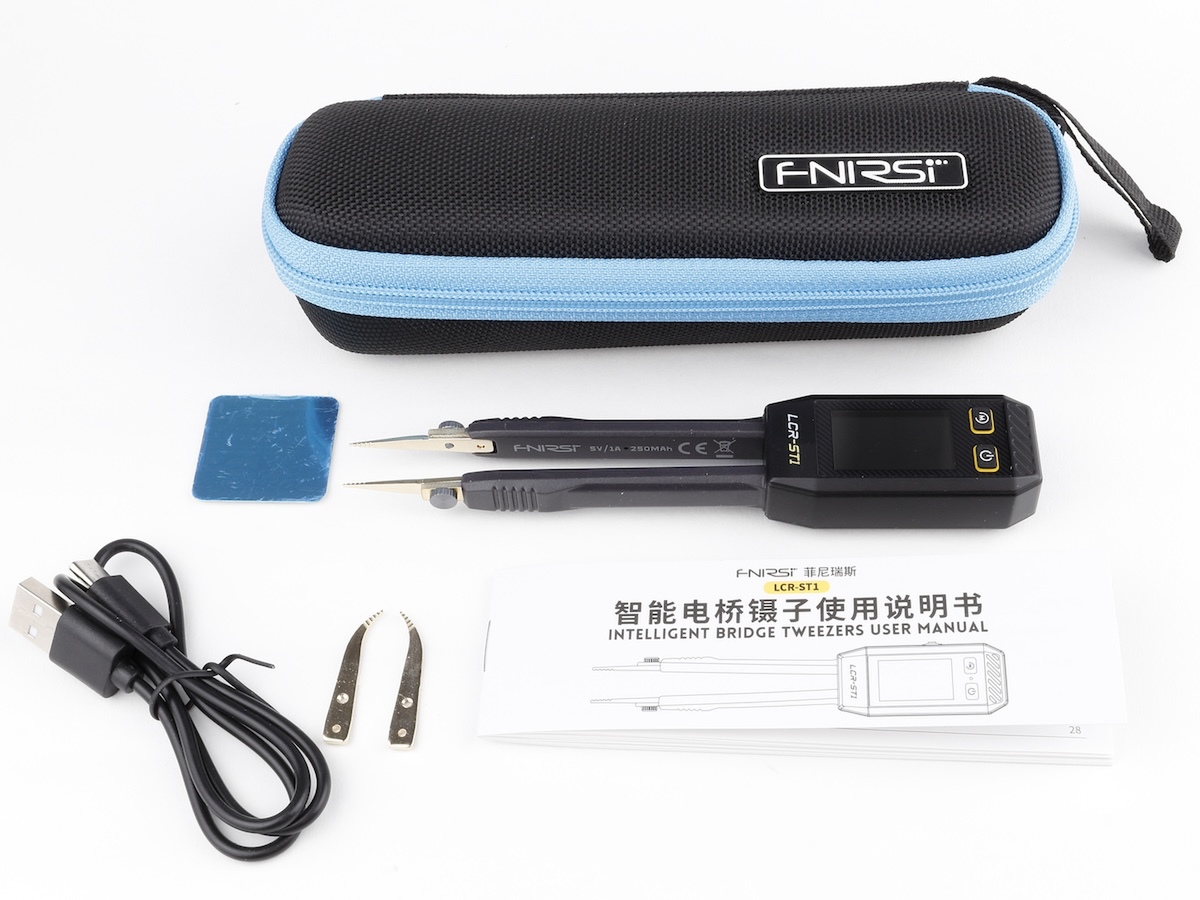

専用ケースも付属するFNIRSI「LCR-ST1」

　この製品をテスト用に提供してもらえたので、実際に試してみました。
