【鉄板＆旬パーツ】3GB/秒の爆速外付けSSDを自作できるAOTECHのUSB4エンクロージャー

2024年05月06日 11時00分更新

USB4コントローラーはASMedia「ASM2464PD」

　変換基板を確認すると、コントローラーはUSB4ストレージの定番というか唯一となるASMedia「ASM2464PD」を搭載していた。ZIKE「ZikeDrive」など、USB4エンクロージャーやストレージは基本このチップが搭載されており、コントローラーのスペックとしては、USB 3.2 Gen1だけでなく、倍の20Gbpsを発揮するUSB 3.2 Gen2×2にも対応している。

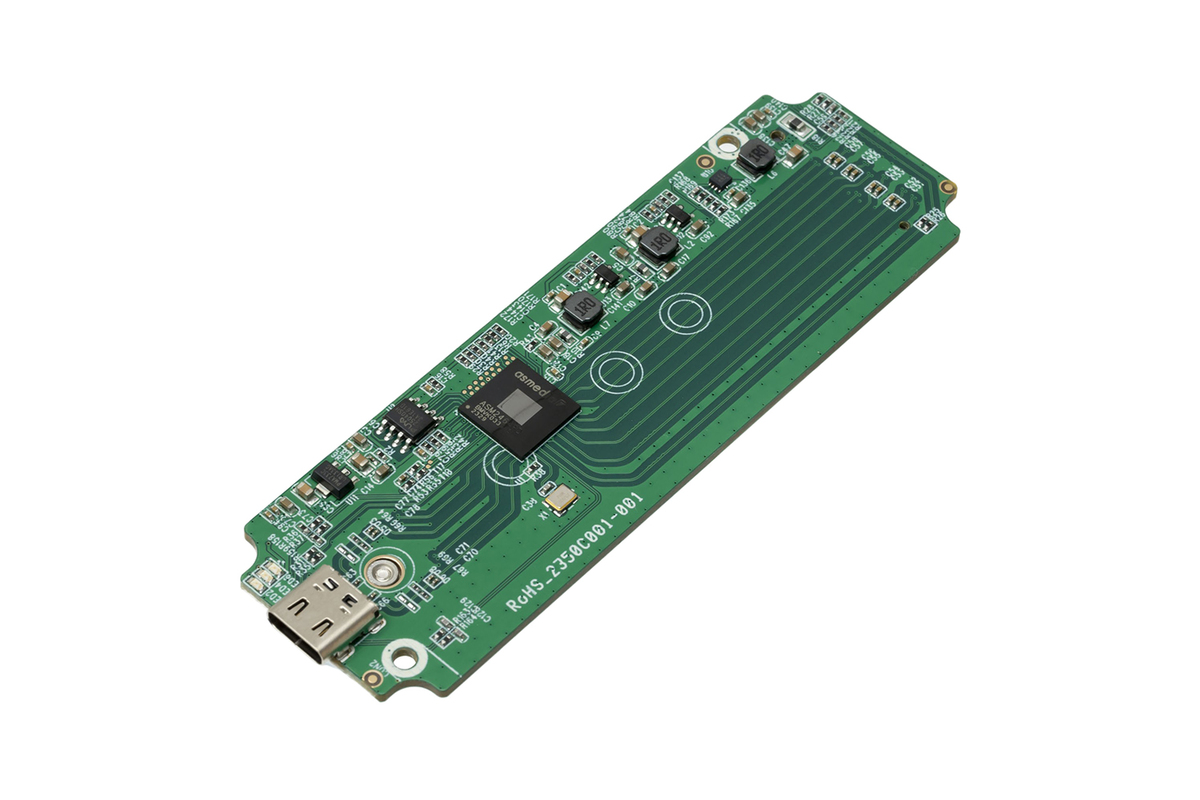

基板裏面にUSB4コントローラーを実装している

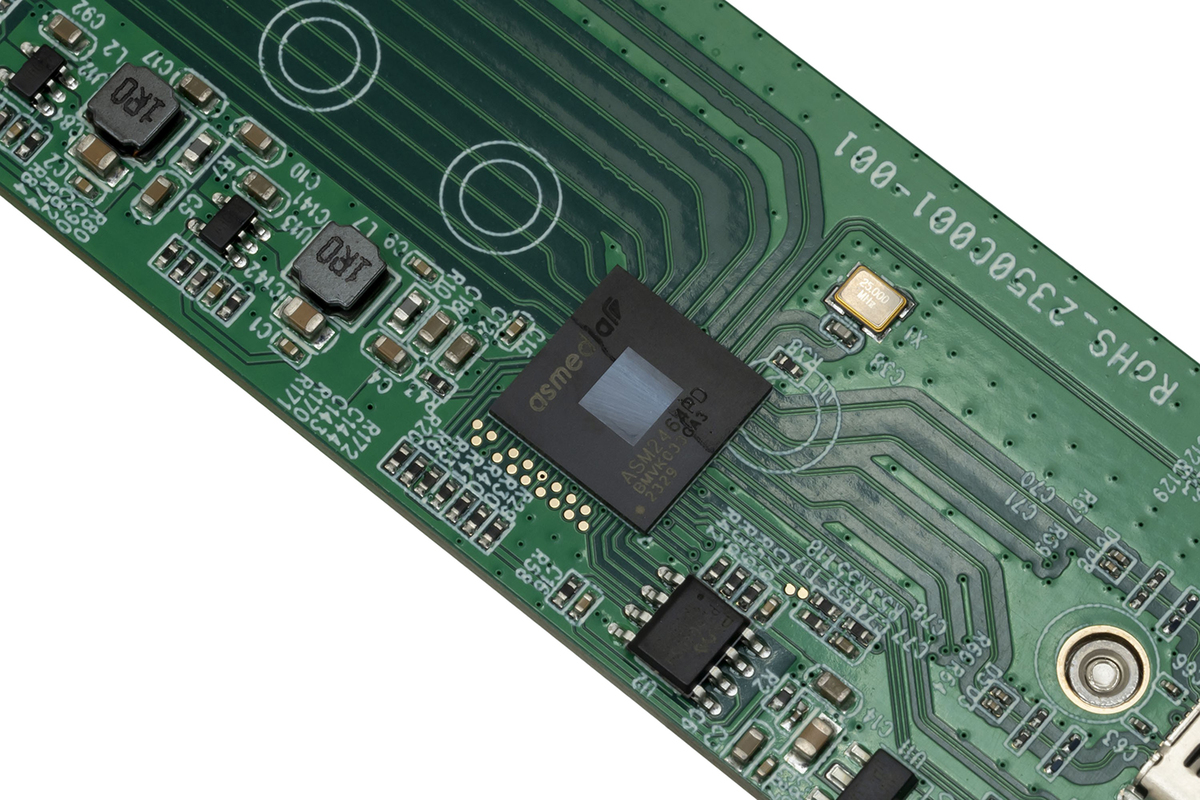

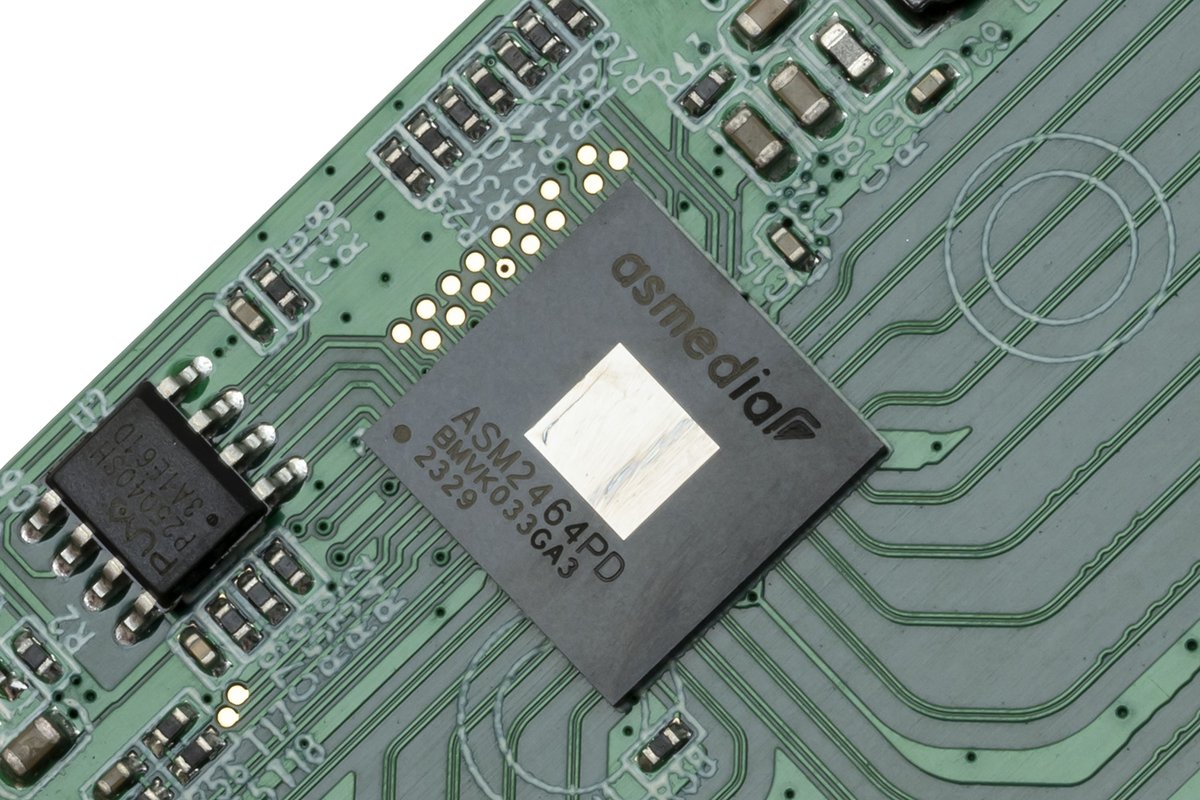

NVMe SSDをUSB4/Thunderboltに変換するASMedia「ASM2464PD」

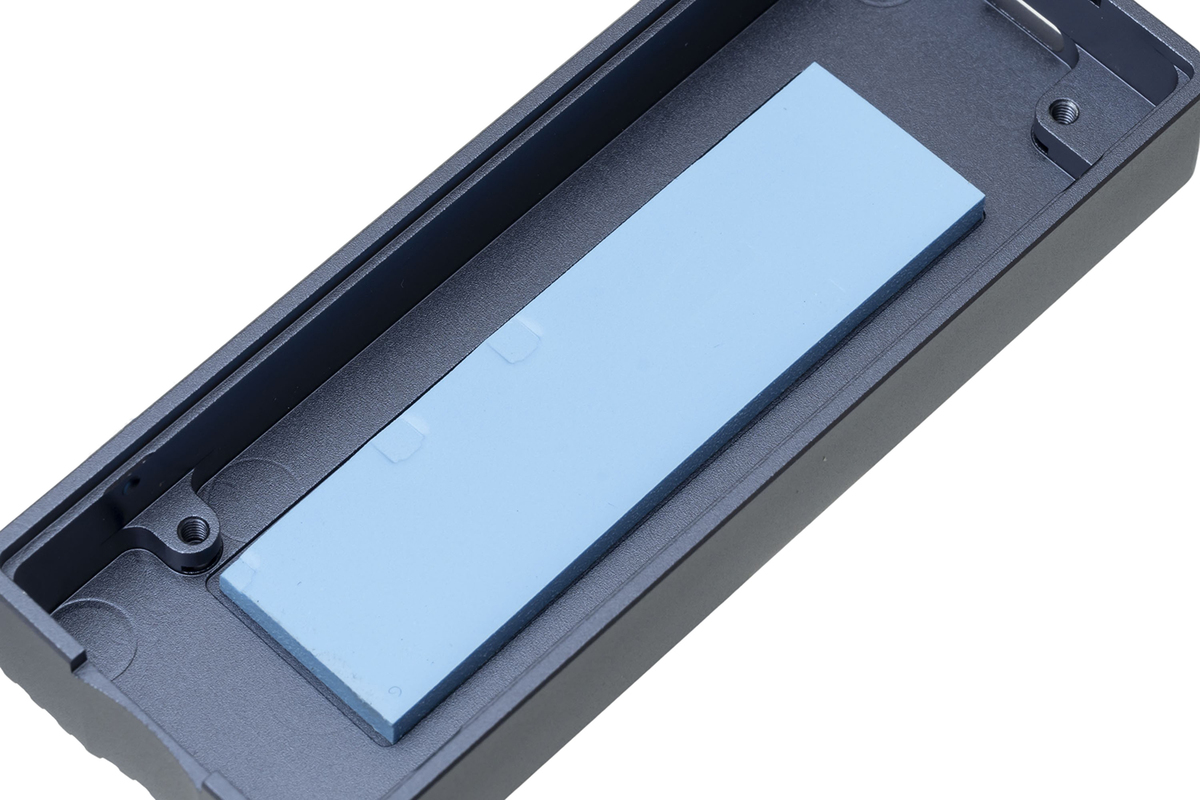

基板コントローラー面の筐体には、熱伝導シートが貼られている。コントローラーの熱もアルミボディで冷やす仕組みだ

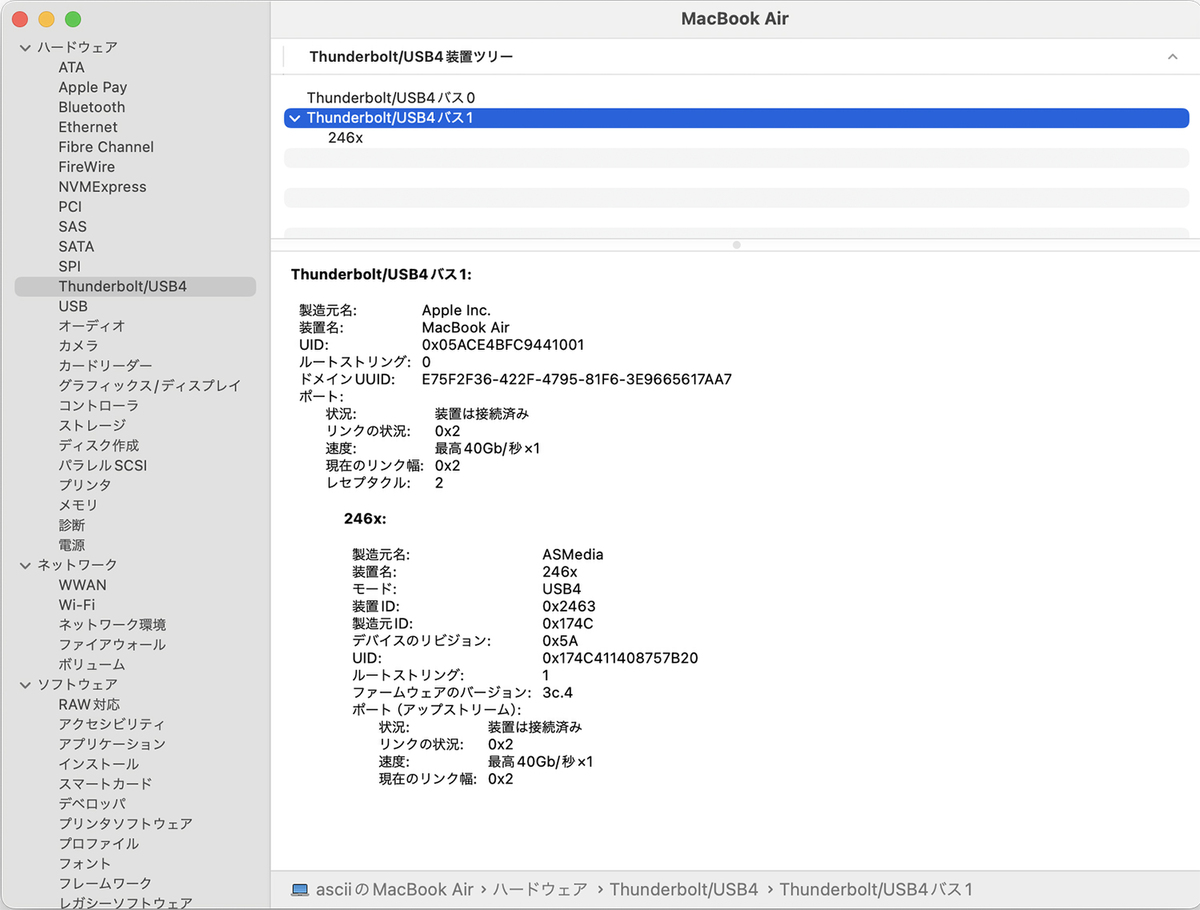

macOS Sonoma 14.4.1を導入したMacBook Airに接続。ASMedia「ASM2464PD」として認識しているのがわかる

Windows＆Macで実力をチェック

　手持ちのNVMe M.2 SSDを「AOK-M2NVME-USB4」に取り付けて、パフォーマンスを試してみた。テストにはUSB4ポートを備えているASRcokのAMD B650Eチップセット対応マザーボード「B650E Taichi」に、Ryzen 7 7800X3Dを搭載した自作PCを使用した。

テスト環境
CPU	AMD「Ryzen 7 7800X3D」（8コア/16スレッド、最大5.00GHz）
CPUクーラー	Corsair「iCUE H115i RGB ELITE CW-9060059-WW」（簡易水冷、140mmファン×2）
マザーボード	ASRock｢B650E Taichi」（AMD B650E、ATX）
メモリー	Crucial「Pro Overclocking DDR5-6000 32GB Kit CP2K16G60C36U5B」（16GB×2、DDR5-6000）
ビデオカード	ASRock「Radeon RX 7800 XT Steel Legend 16GB OC」（Radeon RX 7800 XT、16GB DDR6）
ストレージ	Crucial「T700 2TB」（PCIe5.0×4 NVMe） Crucial「T500 1TB」（PCIe4.0×4 NVMe） Samsung「980 PRO 2TB」（PCIe4.0×4 NVMe） Western Digital 「WD_BLACK SN850 NVMe 2TB」（PCIe4.0×4 NVMe） Western Digital 「WD Blue SN570 1TB」（PCIe3.0×4 NVMe）
電源ユニット	SUPER FLOWER「LEADEX PLATINUM SE 1000W-BK」（1000W、80PLUS PLATINUM）
OS	マイクロソフト「Windows 11 Home 64bit」（23H2）
グラフィックドライバー	AMD Software: Adrenalin Edition 24.3.1

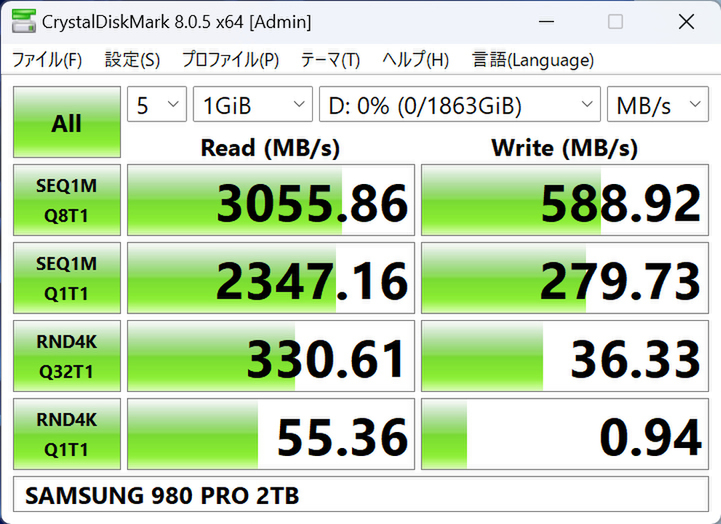

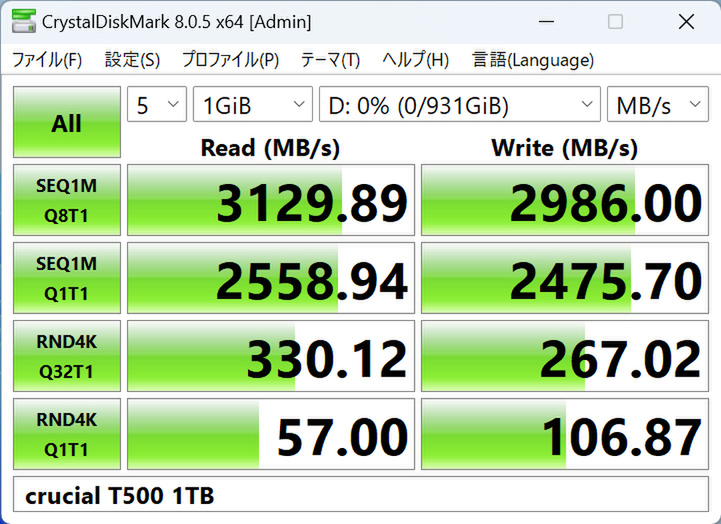

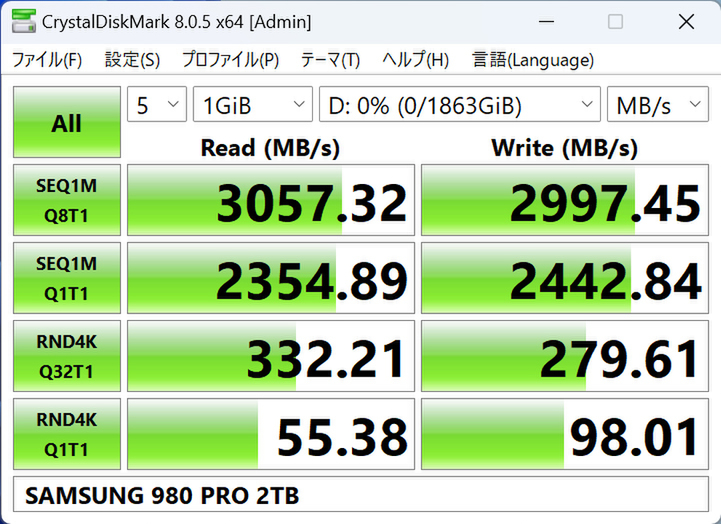

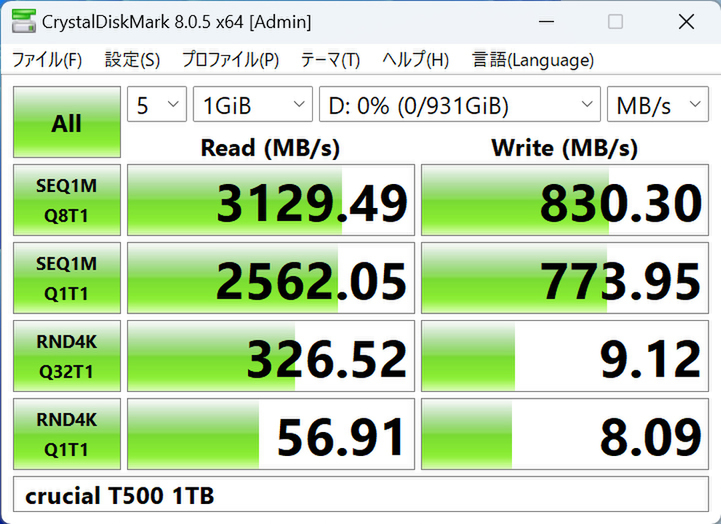

　NVMe SSDは、Crucial「T500 1TB」、Samsung「980 PRO 2TB」、Western Digital「WD_BLACK SN850 NVMe 2TB」を用意した。さらにPCIe3.0×4接続かつDRAMキャッシュレスのWestern Digital「WD Blue SN570 1TB」でも試してみる。
