　ひとり静かに過ごしたいひととき、そんな時間が男性ならずとも老若男女、誰にでもあるはず。そんなときに便利な人感センサーのお悩みに勝手に答えてみました。

[質問]
人を感知すると指定したメールアドレスにメールを送るような物をつくってみたいと考えています。

[回答]
ナイトライトとラズベリーパイで作ろう！

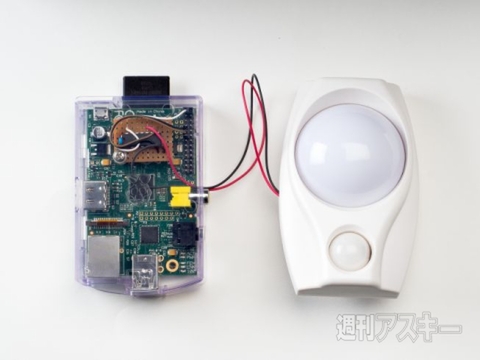

人感知装置『だれかキタなう1号』

【使用パーツ】

●ナイトライト
　ELPA LEDセンサー付ライト PM-L200（1500円前後）
●コンピューター
　Raspberry Pi（4300円前後）
●4GB以上のSDカード（1000円前後）
●3.3V動作の汎用ロジックIC
　74HC132（100円前後）

合計費用 6900円前後

　すべてゼロから作ると、かなりの知識と時間が必要。そこで、センサー部分は人を感知してLEDが光る『ナイトライト』、メール送信用にはネットワークに接続できる小型コンピューターの『ラズベリーパイ』といったように、ある程度出来上がっているパーツを組み合わせて作ってみた。

　なお、通知はメールで行なうよりも、ツイッターでつぶやくほうがおもしろいかなーと思い、そうしてみたが、メールのほうが都合がよければスクリプトの改造で対応できる。

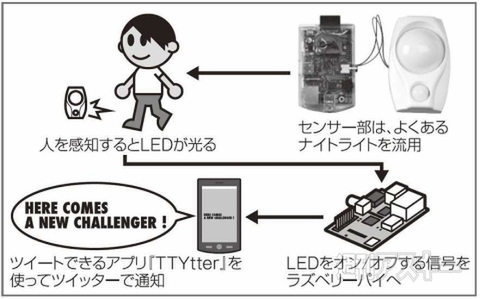

センサー部の仕組み
↑LEDを光らせる信号を奪ってラズベリーパイへ入力、ツイートするというのが大まかな流れ。

『だれかキタなう1号』の作り方

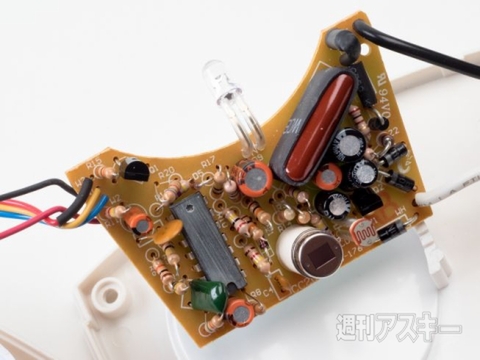

ライトを分解して基板を取り出す
↑まずはナイトライトを分解。基板中央下にあるのが人感センサー。そのすぐ右が光センサー。

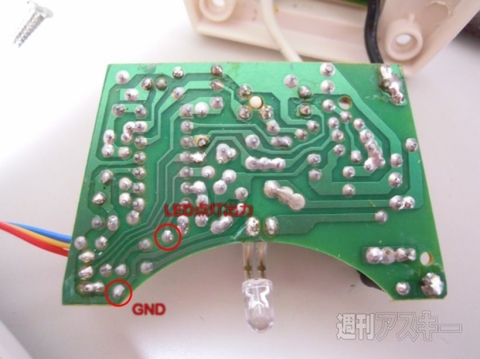

基板の裏側にケーブルを付ける
↑基板の裏をチェック。LEDへの配線を追いつつ、テスターで光らせている信号を探す。


信号とGNDをケーブルで延長する
↑見つけた信号とGND（グランド）にケーブルをはんだ付け。なお、GNDは配線しやすい場所から取った。

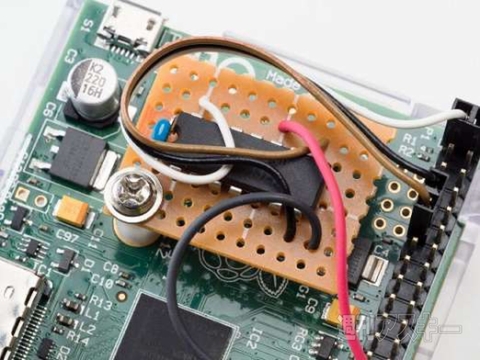

電圧を変換してラズベリーパイへ
↑センサーの出力は3.8Vと少し高かったので、汎用ロジックICで3.3Vにしてから入力した。

スクリプトでつぶやかせる

#!/bin/bash
while :
do
　　　　　status=`gpio -g read 17`
　　　　　if [ "$status" = "0" ]; then
　　　　　　　　　　echo "HERE COMES A NEW CHALLENGER !"
　　　　　　　　　　ttytter -ssl -status="HERE COMES A NEW CHALLENGER ! ($(date))" -silent

　　　　　　　　　　while [ "$status" = "0" ]
　　　　　　　　　　do
　　　　　　　　　　　　　　　status=`gpio -g read 17`
　　　　　　　　　　done
　　　　　fi
done

↑読み取りに『WiringPi』、ツイートに『TTYtter』を使ったスクリプトを作成。



↑廊下にあったコンセント部に設置。センサー前を人が通りかかるとLEDが光る。

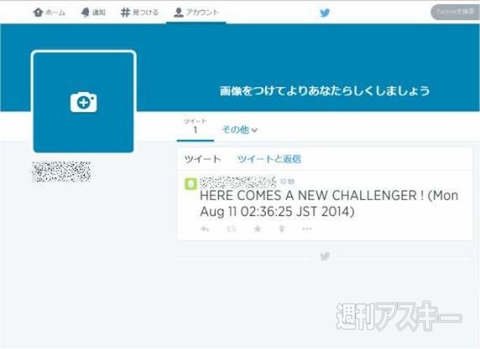

人が通るとツイートされた！
↑コメントがつぶやかれれば成功だ。DMなどで、自分宛てにツイートさせてもいい。
