電源ユニットの入れ方は要チェック
では、実際に組み込んでみるとどうなのか。組み込みの際に気を付ける部分を紹介していこう。
まず、マザーボードを固定する際だが、ROG MAXIMUS Z790 EXTREMEのようにI/Oパネル周りのブロックが大型のマザーボードは、取り付けの際にリアファンが干渉してしまい適切な位置に配置するのが難しい。一度リアファンを外してからマザーボードを取り付ける必要がある。
ちなみに、リアファンは直接背面に取り付けているのではなく、マウンターに固定されているので、ネジ4つではなく2つだけ外せば外れるようになっている。
また、上部にファンやラジエーターを固定する際にはトップのパネルを取り外して固定することになるが、このトップパネルを外すと、天面は完全にオープンな構造になっている。
つまり、上から手を入れてマザーボードのコネクターなどを接続できるわけだ。CPU電源やファンのコネクターを接続する際は、まず上からコネクターを接続して、最後にクーラーのラジエーターをマウント部に固定したほうが組みやすいだろう。

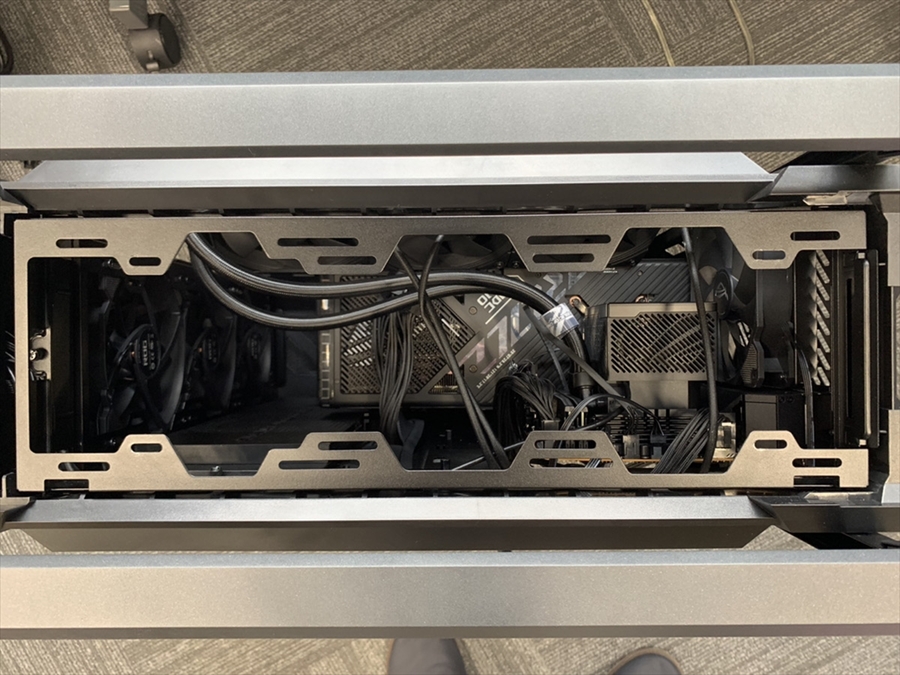

トップから内部に手を入れられるので、ラジエーターを固定する前に上からコネクターなどを接続するといい
そのほか注意したいのが、電源ユニットの設置時だ。電源ユニットを設置する際には、表側からカバーを外して設置する必要があるのだが、このカバーを固定するネジの位置がなかなかわかりづらい。
ネジは裏側に2つと、表側に2つ。裏側はファンハブのすぐ上と、電源ユニットからのケーブルを通す穴のすぐ上にある。ケーブルに隠れやすい位置にあるので、ケーブルを避けながらネジを外そう。
表側は、前述したドライバーと小物入れのスペースに隠れている。この2つのネジを外すと、そのままこの小物入れパーツ自体が外れるので、その後、電源カバーをスライドさせて外すと電源を設置できる。
裏側のネジの部分。ケーブルに隠れやすい位置にある
表側はドライバー入れのスペースに隠れている

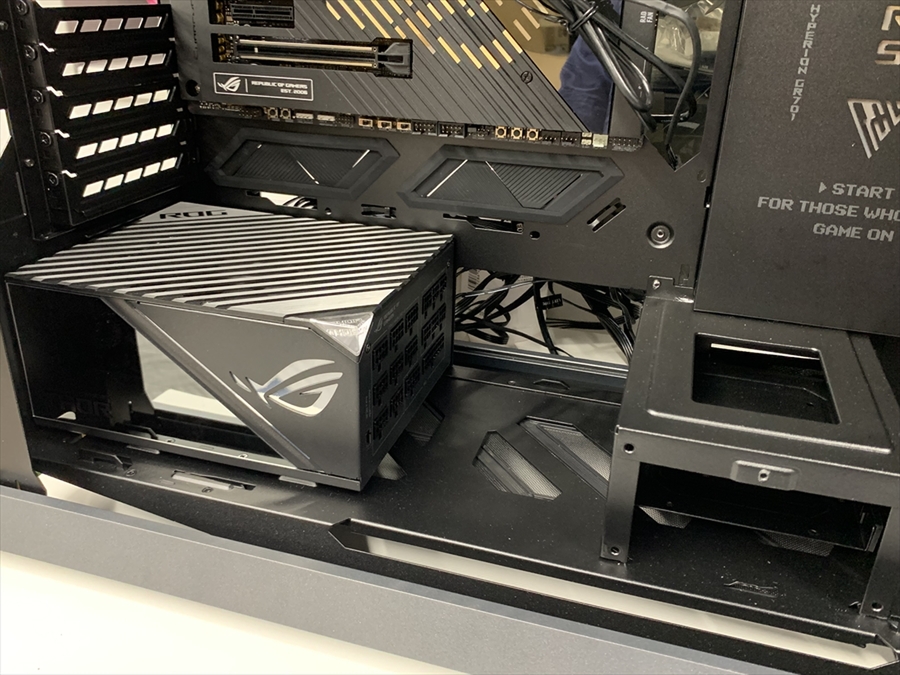

ネジを外したらカバーを取って、電源ユニットを表側から設置する
そのほか、裏面の配線時には必ず、前述したプラスチックカバーをしっかり固定してからサイドパネルを取り付けたほうがいい。サイドパネルのロックがマグネットで軽く固定しているだけなので、極端にコード類が出っ張っていると、サイドパネルがそれに押されて勝手に開いてしまうのだ。
強化ガラス製とはいえ、ガラスには違いないので、不意に開いて何かにぶつかってしまうのは注意しなければならない。とはいえ、ケーブル類を固定するバンドや配線を回すスペースはたっぷりあるので、閉まらなくなるということはほぼないだろう。
筆者にようにとりあえず背面にケーブルを無理やり押し込むようなテキトーな人間でも、割となんとかなった。なるべくケーブル同士が重ならないよう、平らになるように意識してバンドやカバーで固定してやれば、それほど心配はいらない。

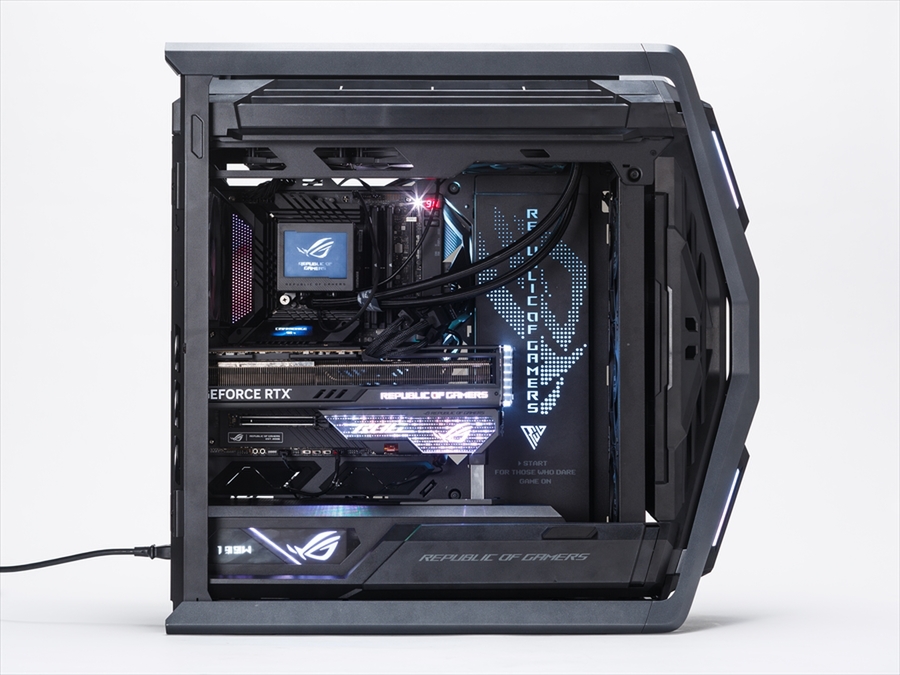

ROG MAXIMUS Z790 EXTREMEを使用した構成で組んだ様子
実際にパーツを組み込んだ様子は写真の通りだ。今回は、大型のGeForce RTX 4090搭載カードを支えるために、ビデオカードステーの「ROG Herculx Graphics Card Holder」も搭載してみた。

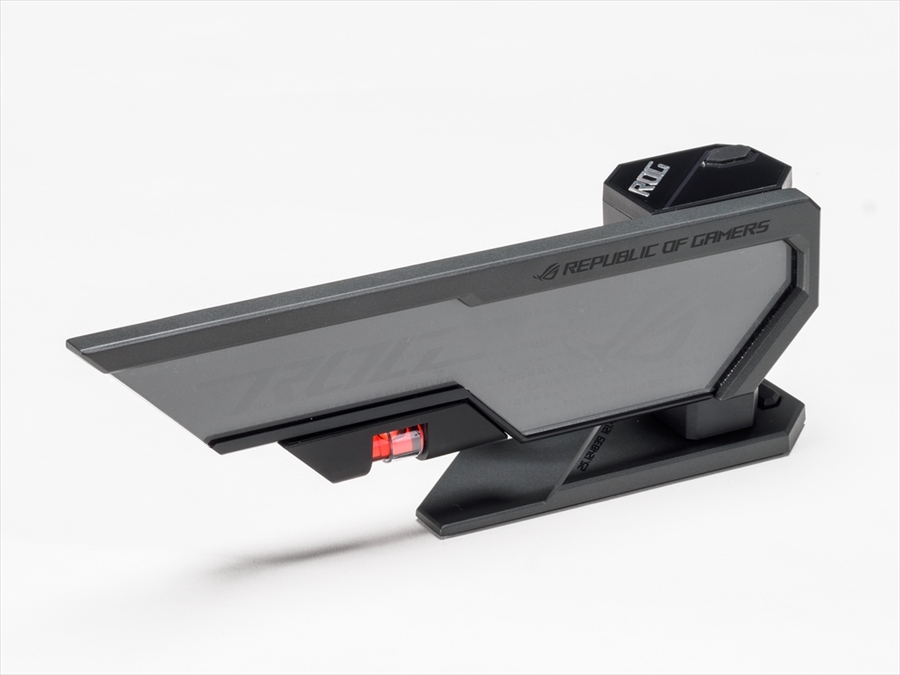

ROG Herculx Graphics Card Holderを構成に組み込んだ

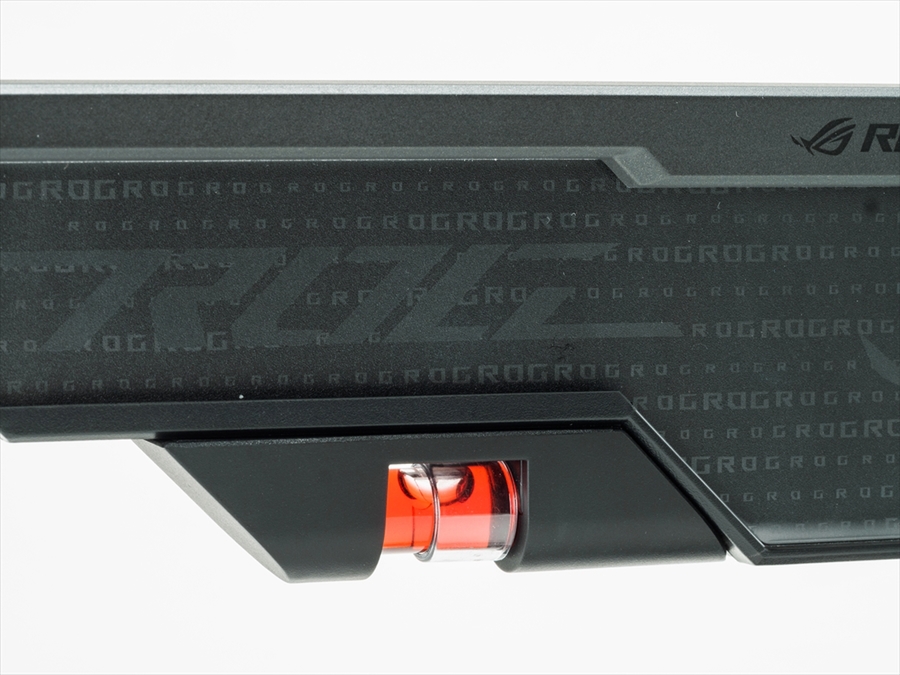

LED搭載で、水平器までついたステーとなっている
ROG Herculx Graphics Card Holderは、Aura Syncに対応したLEDを搭載しており、ユーティリティーソフトの「Armoury Crate」を使えば、ほかのLEDパーツと同期させてPC内部を彩れる。
工具不要で高さ調節ができ、ダイヤルで細かい調整も可能。水平器まで付属しているので、適切な高さでしっかりとカードを支えられる。高さは72～128mmまでサポート。なお、このステーを使用する際はケース標準のステーは外している。
ケースのライティングパネルや、マザーボードに搭載されたカスタマイズ可能なLEDディスプレー「ANIME MATRIX」、そして電源ユニットカバーの窓からROG-THOR-1200P2-GAMINGのOLEDディスプレーなどが見える構成だ。
ただのライトではなく、文字や画像など、特徴的な光り方が多いパーツ構成になっているので、単純なLEDに飽きた人はぜひ試してみてほしい。

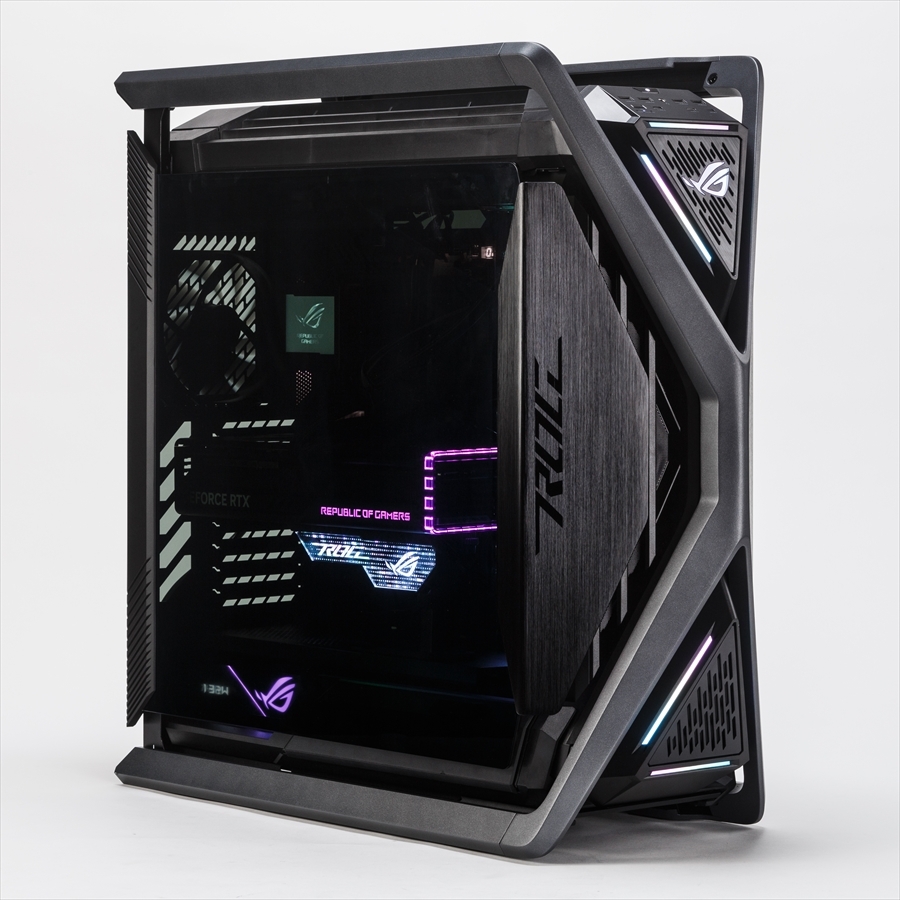

サイドパネルはスモークガラスなので、外から見ると内部の光はやや落ち着いた印象になる。派手過ぎずロゴや液晶が適度に主張するイメージだ
